首页  >  产品百科  >  HE2aN-S-DC48V

HE2aN-S-DC48V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 底座安装,螺纹安装 51mm*34mm*44.5mm
供应商型号: ET-3881354
供应商: 海外现货
标准整包数: 1

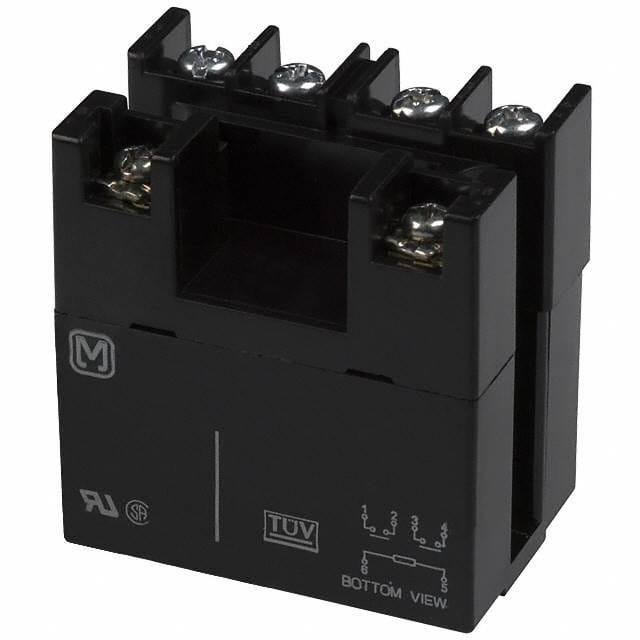

PANASONIC 其他继电器 HE2aN-S-DC48V

HE2aN-S-DC48V概述


    产品简介


    HE系列继电器是专为各种应用场景设计的产品,适用于办公设备、工业设备及家用电器等多个领域。这些继电器具有单稳态接触形式,能够处理高达30A(交流)和20A(直流)的电流。它们广泛应用于复印机、空调、自动售货机、机床、成型机、包装机、食品加工设备、空调系统、微波炉、电视、音响系统和热水器等设备中。

    技术参数


    - 接触形式:单稳态(Single side stable)
    - 接触排列:
    - 单接触点型:1个常开(Form A)
    - 双接触点型:2个常开(Form A)
    - 额定接触容量:
    - 单接触点型:30A 277V AC,25A 250V AC
    - 双接触点型:25A 277V AC,25A 250V AC
    - 电气寿命:
    - 单接触点型(电阻负载下,20次/分钟):最小值10万次,最小值20万次
    - 双接触点型(电阻负载下,20次/分钟):最小值10万次
    - 机械寿命(180次/分钟):
    - 直流型:最小值100万次
    - 交流型:最小值500万次
    - 操作时间(额定电压下):
    - 最大30ms(排除触点弹跳时间)
    - 绝缘间隙:
    - 最小8mm
    - 环境温度:-50°C至+55°C
    - 湿度范围:5%至85%相对湿度(非结冰和冷凝)

    产品特点和优势


    HE系列继电器具备以下特点和优势:
    1. 优异的抗接触焊接能力:由于预张力和踢出机制,单接触点型可满足TV-15标准,双接触点型可满足TV-10标准。
    2. 高容量和长寿命:HE系列继电器具有高容量的特性,并且使用寿命长。
    3. 出色的浪涌抵抗能力:在接触点与线圈之间,浪涌电压超过10,000V(符合JEC-212-1981标准)。
    4. 兼容多种安全标准:HE系列继电器已通过UL、CSA、VDE和TÜV认证。

    应用案例和使用建议


    HE系列继电器已在多个领域得到广泛应用,如办公设备(复印机、空调、自动售货机)、工业设备(机床、成型机、包装机、食品加工设备)和家用电器(空调、微波炉、电视、音响系统、热水器)。为了更好地利用这些继电器,建议用户根据具体应用场景选择合适的型号,并严格按照技术手册中的说明进行安装和操作。

    兼容性和支持


    HE系列继电器与多种电子设备和组件兼容,适用于广泛的系统集成。制造商提供详尽的技术支持和售后服务,确保用户在使用过程中获得必要的帮助和支持。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    1. 触点焊接问题:
    - 解决方案:检查是否有预张力和踢出机制,并确保正确安装和操作。

    2. 操作时间超出预期:
    - 解决方案:检查电路是否符合额定条件,必要时进行调整。
    3. 绝缘电阻低:
    - 解决方案:定期清洁和维护,确保接触点干燥无尘。

    总结和推荐


    综上所述,HE系列继电器凭借其出色的抗焊接能力、高容量和长寿命、卓越的浪涌抵抗能力和兼容多种安全标准的优势,在办公设备、工业设备和家用电器等领域表现出色。我们强烈推荐HE系列继电器作为高性能、可靠性和易用性的优选产品。

HE2aN-S-DC48V参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 51mm*34mm*44.5mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

HE2aN-S-DC48V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

HE2aN-S-DC48V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC HE2aN-S-DC48V HE2aN-S-DC48V数据手册

HE2aN-S-DC48V封装设计

查看详情并下载
Symbol
Footprint
3D Model
