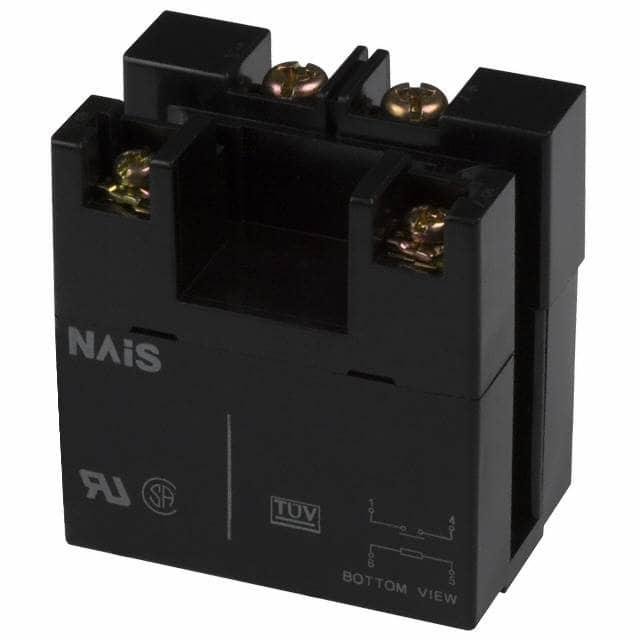

HE1AN-S-AC24V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 底座安装,螺纹安装 51mm(长度)*52.8mm(高度)
供应商型号: HE1AN-S-AC24V-ND
供应商: Digi-Key
标准整包数: 20
PANASONIC 其他继电器 HE1AN-S-AC24V

HE1AN-S-AC24V概述


    产品简介


    本产品为HE系列继电器,属于TV-10和TV-15等级的产品。它提供了单边稳定型触点,具有强大的接触能力,适用于多种工业和消费电子设备。这些继电器可以安装在PC板上,通过插件或螺丝终端进行连接。它们广泛应用于办公设备、工业设备和家用电器等领域,如复印机、自动贩卖机、空气调节设备等。

    技术参数


    - 额定电流: 30A(1 Form A),20A(2 Form A)
    - 额定电压: 直流6V、12V、24V、48V、100V、110V;交流12V、24V、48V、100V(100/120V)、200V(200/240V)
    - 额定操作电流:
    - 直流6V:320mA
    - 直流12V:160mA
    - 直流24V:80mA
    - 直流48V:40mA
    - 直流100V:19mA
    - 直流110V:18mA
    - 交流12V:138mA
    - 交流24V:74mA
    - 交流48V:39mA
    - 交流100V:18.7到2.1mA
    - 绝缘电阻: 初始值至少为1000MΩ(在500V DC条件下)
    - 介电强度:
    - 开关间:2000 Vrms,持续1分钟
    - 触点和线圈间:5000 Vrms,持续1分钟
    - 抗冲击性能: 功能性最小98m/s²,破坏性最小980m/s²
    - 抗振性能: 功能性振动范围为10到55Hz,双幅振幅为1mm
    - 机械寿命:
    - 直流:最低10^7次(每分钟180次)
    - 交流:最低5×10^6次(每分钟180次)

    产品特点和优势


    1. 出色的接触焊接抗性: 由于采用了预张紧和启动机制,使得1 Form A触点能够通过TV-15测试,而2 Form A触点可以通过TV-10测试。
    2. 高容量和长寿命: 长时间运行后仍能保持稳定的性能。
    3. 卓越的浪涌抗性: 在浪涌电压波形符合JEC-212-1981标准时,浪涌电压超过10,000V。
    4. 全面的安全认证: 拥有UL、CSA、VDE和TÜV的认证。
    5. 灵活的接线端子选择: 包括PC板、插件、TM和螺钉终端类型。

    应用案例和使用建议


    这些继电器广泛应用于办公设备、工业设备和家用电器。例如,可以在复印机、空气调节设备和自动贩卖机中使用。对于特定应用,例如在工业环境中,建议考虑更高的环境温度适应能力和更强的抗冲击和振动性能。用户在使用过程中应遵循厂商提供的安全指南,特别是在处理高压电的情况下。

    兼容性和支持


    该继电器与其他电子元件和设备有良好的兼容性,适用于多种应用场景。厂商提供详尽的技术文档和支持服务,确保用户能够顺利安装和使用这些继电器。此外,配件如终端插座也易于安装,提高了整体系统的可靠性。

    常见问题与解决方案


    1. 如何正确安装: 使用弹簧垫片,并将扭矩调整到厂商推荐的范围内。
    2. 如何处理浪涌电压: 确保系统的设计能够承受初始时的高浪涌电压。
    3. 如何避免接触焊: 在高温环境下使用时,注意保持适当的冷却措施。

    总结和推荐


    HE系列继电器凭借其出色的性能、可靠性和全面的安全认证,成为市场上备受推崇的选择。无论是办公设备、工业设备还是家用电器,这些继电器都能提供卓越的解决方案。根据其出色的特性和广泛的适用性,强烈推荐在需要高性能继电器的应用中使用这些产品。

HE1AN-S-AC24V参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 51mm(长度)*52.8mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装
