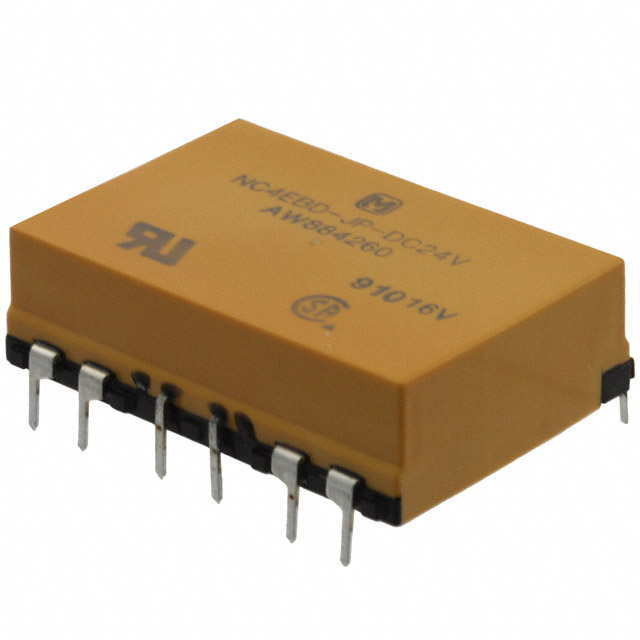

NC4EBD-JP-DC24V

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装 38.1mm(长度)*28.34mm(高度)
供应商型号: NC4EBD-JP-DC24V
供应商: Master
标准整包数: 1
PANASONIC 其他继电器 NC4EBD-JP-DC24V

NC4EBD-JP-DC24V概述

    高品质电子元器件:NC2D 和 NC4D 继电器

    产品简介


    本篇技术手册介绍了NC系列继电器,主要包括NC2D和NC4D两种型号。这两种继电器都是采用高效率扁平电磁设计,具有双分支接触器(Bifurcated Contact),具备多种安装方式和额定电压选项。它们广泛应用于信息技术处理、通信设备、家用电器、工业控制面板等领域。

    技术参数


    基本规格
    - 尺寸: 扁平型10.9 mm(0.429英寸),薄型11.2 mm(0.441英寸)
    - 接线方式: 扁平型和薄型可选
    - 极数: 2极和4极
    电气特性
    - 线圈电压范围: 直流3V至100V,交流12V至100V
    - 吸合电压: 直流情况下,在20°C时,吸合电压范围为0.8至1.1倍额定电压;交流情况下,吸合电压范围为80%至110%额定电压
    - 释放电压: 直流情况下,在20°C时,释放电压范围为0.8至1.1倍额定电压;交流情况下,释放电压范围为80%至110%额定电压
    - 额定功率: 直流最大功耗为740mW,交流最大功耗在50VA至108VA之间
    使用条件
    - 操作温度: -40°C至70°C
    - 储存温度: -40°C至60°C

    产品特点和优势


    1. 紧凑设计: 独特的扁平电磁设计使其能够实现更薄的封装,提供更高的安装密度。
    2. 高可靠性: 采用镀金银镍复合材料的双分支接触器,确保稳定且可靠的电连接。
    3. 兼容标准: 满足全球主要的安全标准,如UL和CSA认证。

    应用案例和使用建议


    应用案例
    - 计算机及终端设备: 在服务器、路由器和其他计算机设备中用于开关控制。
    - 家电设备: 如空调、热水器等设备中的温度控制和安全保护。
    - 工业自动化设备: 在机器工具、工厂自动化系统中作为控制面板的组件。
    使用建议
    - 温度补偿: 由于温度对继电器性能有影响,建议在极端环境下使用时考虑温度补偿。
    - 环境适应性: 需要特别注意继电器的工作环境,以确保长期稳定运行。

    兼容性和支持


    - 兼容性: NC系列继电器支持多种安装方式(插件型和平板型)以及多种接线方式(单稳态型和琥珀密封型),可以与不同品牌的电子设备兼容。
    - 技术支持: 制造商提供全面的技术支持和服务,包括安装指导和故障排除。

    常见问题与解决方案


    - Q1: 继电器不工作怎么办?
    - A1: 首先检查供电电源是否正常,其次检查连接线路是否有短路或断开现象。

    - Q2: 继电器出现过热现象怎么办?
    - A2: 请检查继电器是否在规定的电压范围内工作,过高的电压会导致发热。同时,确保良好的散热环境,避免高温环境下的长时间使用。

    总结和推荐


    NC2D和NC4D继电器凭借其紧凑设计、高可靠性和广泛的兼容性,成为多种应用场合的理想选择。适用于信息技术处理、通信设备、家用电器以及工业自动化领域。总体而言,我们非常推荐使用这些继电器,因为它们不仅具有卓越的性能,还拥有良好的用户支持和维护服务。

NC4EBD-JP-DC24V参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 38.1mm(长度)*28.34mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

NC4EBD-JP-DC24V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

NC4EBD-JP-DC24V数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC NC4EBD-JP-DC24V NC4EBD-JP-DC24V数据手册

NC4EBD-JP-DC24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
