首页  >  产品百科  >  JC2AF-DC12V-F

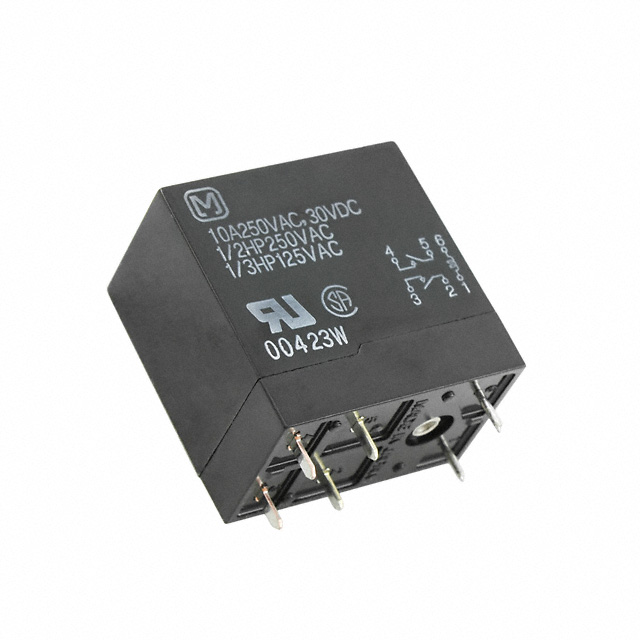

JC2AF-DC12V-F

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装 30mm*19mm*30mm
供应商型号:
供应商:
标准整包数: 0
PANASONIC 其他继电器 JC2AF-DC12V-F

JC2AF-DC12V-F概述

    Panasonic JC系列继电器技术手册

    产品简介


    Panasonic JC系列继电器是一款用于工业自动化和控制领域的高性能电子元器件。它主要包含两种型号:JC1a和JC2a,具有不同的接触形式(Form A),适用于广泛的工业应用。这种继电器不仅能够处理高电流和电压,还具备优良的绝缘和抗冲击性能,使其成为需要高度可靠性的场合的理想选择。

    技术参数


    1. 额定电压:6V DC、12V DC、24V DC
    2. 额定电流:
    - JC1a型:6V DC时150 mA,12V DC时75 mA,24V DC时37.5 mA
    - JC2a型:6V DC时166.6 mA,12V DC时83.3 mA,24V DC时41.6 mA
    3. 额定功率:0.9 W(1 Form A),1.0 W(2 Form A)
    4. 切换容量:15A 250V AC(1 Form A),10A 250V AC(2 Form A)
    5. 最大切换电压:250V AC
    6. 最大切换电流:15A(1 Form A),10A(2 Form A)
    7. 绝缘电阻:初始值≥100 MΩ(500V DC测量)
    8. 击穿电压:初始值≥2,000 Vrms(检测电流:10 mA)
    9. 操作时间:最大30 ms(不含触点弹跳时间)
    10. 释放时间:最大10 ms(不含触点弹跳时间)
    11. 温度上升:最大55°C(以电阻法测量,额定电压施加到线圈上,环境温度为60°C)
    12. 冲击耐受:功能上耐受196 m/s²(半波正弦脉冲,11 ms,检测时间10 µs)

    产品特点和优势


    1. 高浪涌电流能力:JC系列继电器能够承受高达163 A的浪涌电流(TV-8)。
    2. 高瞬态保护:能够承受10,000 V的浪涌电压。
    3. 长寿命:机械寿命至少5×10⁶次(每分钟180次),电气寿命至少10⁵次(10A 250V AC负载)。
    4. 广泛认证:UL、CSA、VDE、TÜV、SEMKO等机构认证。

    应用案例和使用建议


    - 自动车库门开启器:适合在需要频繁开关的大电流应用中使用。
    - 微波炉:在家庭和商用设备中,由于其高可靠性而广泛采用。
    - 干衣机:适用于高温环境下运行的设备。
    - 售货机、复印机、空调、立体声设备、电视:这些设备通常要求小型化且可靠的控制单元,JC系列继电器完全符合这些需求。
    使用建议:
    - 在高湿度或低温环境中使用时,需注意防潮和冷凝问题。
    - 尽量避免过载使用,以防因电流过大导致损坏。
    - 保持适当的通风和散热,防止温度过高影响性能。

    兼容性和支持


    - 兼容性:JC系列继电器适用于PC板、插件和顶装等多种安装方式。
    - 支持:提供详细的用户手册和技术文档,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. Q: 操作电压低于额定值怎么办?
    - A: 检查线圈电阻,确保供电电压和电流满足要求。
    2. Q: 触点电阻过大怎么办?
    - A: 清洁触点,确保无杂质污染。
    3. Q: 继电器无法正常操作怎么办?
    - A: 检查电路连接和供电情况,确认所有接线正确且供电正常。

    总结和推荐


    Panasonic JC系列继电器凭借其卓越的性能、广泛的应用范围以及优秀的市场口碑,是众多应用场合的理想选择。其高浪涌电流能力、高瞬态保护能力和高可靠性使其在市场上具有极强的竞争力。对于需要高度可靠性和耐用性的应用,我们强烈推荐使用Panasonic JC系列继电器。

JC2AF-DC12V-F参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 30mm*19mm*30mm
安装方式 通孔安装
包装方式 托盘

JC2AF-DC12V-F厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JC2AF-DC12V-F数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JC2AF-DC12V-F JC2AF-DC12V-F数据手册

JC2AF-DC12V-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
