JQ1-12V-F

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装 20mm*20mm*16mm
供应商型号: JQ1-12V-F
供应商: 国内现货
标准整包数: 2000

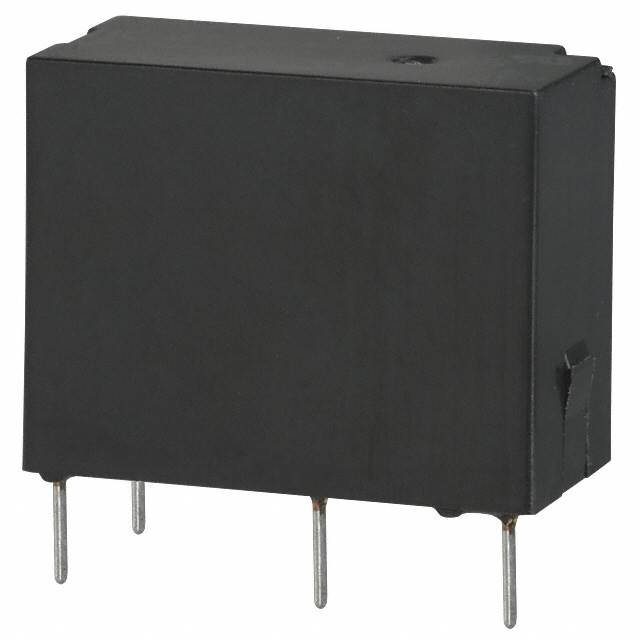

PANASONIC 其他继电器 JQ1-12V-F

JQ1-12V-F概述


    产品简介


    产品类型: JQ系列继电器,包含1 Form A和1 Form C两种触点排列方式。
    主要功能: JQ系列继电器是一种小型功率继电器,适用于多种电气设备,如空调、冰箱、微波炉和加热器等。其主要功能是通过控制低电压小电流来实现高电压大电流电路的开关切换。
    应用领域: 主要应用于家电产品、工业自动化控制系统及各类电器设备。

    技术参数


    - 触点排列方式:
    - 1 Form A:单开触点
    - 1 Form C:常闭+单开触点
    - 额定线圈电压:
    - 5V, 6V, 9V, 12V, 18V, 24V, 48V(仅限1 Form C)
    - 触点容量:
    - 标准型:5A@125V AC, 2A@250V AC, 5A@30V DC
    - 高容量型:10A@125V AC, 5A@250V AC, 5A@30V DC
    - 最大开关功率:
    - 标准型:625VA, 150W
    - 高容量型:1250VA, 150W
    - 最小切换能力(参考值): 100mA@5V DC
    - 绝缘电阻(初始值): 最小1,000MΩ(500V DC测量)
    - 耐压测试(初始值):
    - 触点间:1000Vrms 1分钟
    - 触点和线圈之间:4000Vrms 1分钟(检测电流10mA)
    - 操作时间(初值): 最大20ms(不含触点弹跳时间)

    - 释放时间(初值): 最大10ms(无二极管时)
    - 冲击耐受:
    - 功能性:294m/s²(正弦波半波脉冲,11ms)
    - 破坏性:980m/s²(正弦波半波脉冲,6ms)
    - 振动耐受:
    - 功能性:10-55Hz双振幅1.6mm
    - 破坏性:10-55Hz双振幅2.0mm
    - 工作温度范围: –40°C到+70°C(标准型绝缘),–40°C到+85°C(高容量型绝缘)
    - 单位重量: 约7克

    产品特点和优势


    - 高电气噪声免疫力: 在各种环境中均能稳定工作。
    - 紧凑型设计: 具有高切换容量,适合空间受限的应用。
    - 高灵敏度: 仅需200mW(1 Form A),400mW(1 Form C)即可动作。
    - 高浪涌电压: 8000V,提供了更高的安全性能。
    - 多认证批准: UL、CSA、VDE、SEMKO认证,提供TÜV认证。
    - 不同线圈绝缘等级可选: 包括Class B绝缘。

    应用案例和使用建议


    应用案例:
    - 空调:通过JQ继电器控制压缩机电机电源,实现节能效果。
    - 冰箱:控制风扇和制冷系统。
    - 微波炉:用于控制加热组件。
    - 加热器:控制主加热元件。
    使用建议:
    - 避免垂直安装:当继电器的触点终端位于底部且线圈终端位于顶部时,由于多次切换或振动,可能导致摩擦。这种情况下,继电器可能因增加的拾取电压而失效。因此建议不要采用这种安装方式。
    - 考虑环境温度影响:当在高温环境下使用时,需注意提高线圈的电压以补偿温度上升的影响。

    兼容性和支持


    - 兼容性: JQ继电器可与其他制造商的标准设备配合使用,适用于多种应用场景。
    - 支持和维护: 厂商提供详细的技术支持和文档资源,帮助客户快速解决问题并进行产品维护。

    常见问题与解决方案


    - Q: 如何确认继电器的工作状态?
    - A: 使用万用表测量线圈两端的电压,如果存在,表示继电器处于工作状态。
    - Q: 继电器出现不正常工作怎么办?
    - A: 检查线圈是否接通、触点是否干净以及是否存在外部干扰。
    - Q: 温度过高会影响继电器吗?
    - A: 是的,建议在85°C以上时,使用高于正常额定电压的电压,以确保继电器可靠运行。

    总结和推荐


    JQ系列继电器以其高可靠性、高切换能力和多种认证为卖点,在家电及工业控制领域具有广泛应用前景。其紧凑的设计、良好的电气特性和广泛的支持使得该产品在市场上具有较高的竞争力。我们推荐此款继电器给那些需要高性能和可靠性的应用场合。

JQ1-12V-F参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20mm*20mm*16mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

JQ1-12V-F厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JQ1-12V-F数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JQ1-12V-F JQ1-12V-F数据手册

JQ1-12V-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 4.7619
20000+ ¥ 4.4944
库存: 5000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 9523.8
