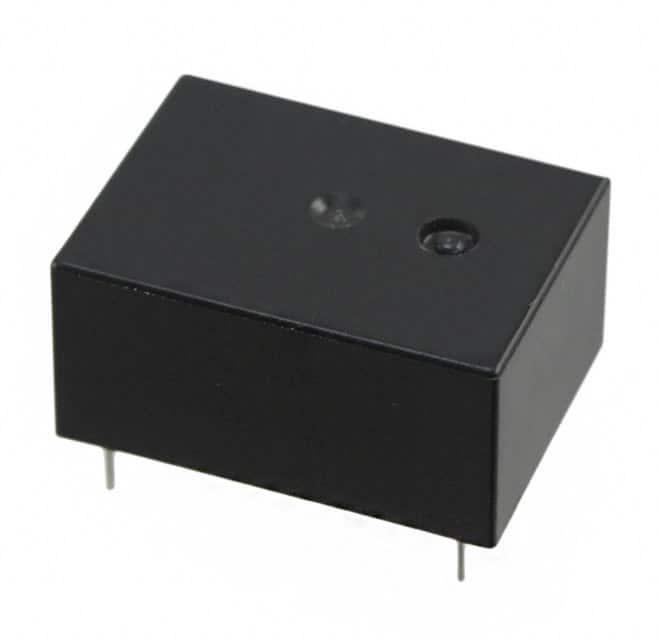

JVN1A-24V-F

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装
供应商型号: 3288514
供应商: 海外现货
标准整包数: 1
PANASONIC 其他继电器 JVN1A-24V-F

JVN1A-24V-F概述

    ASCTB189E 201903: Panasonic JV-N Relays

    1. 产品简介


    电子元器件类型: 盘式继电器
    主要功能: 控制加热设备
    应用领域: 家用电器(如熨斗、电热毯、洗衣机、热水器等)

    2. 技术参数


    - 外形尺寸: 高度为10.9 mm (.429英寸),占地面积为16×22 mm (.630×.866英寸)
    - 接触类型: 1 Form A (单刀单掷)
    - 额定电流: 16A
    - 额定电压: 125 V AC
    - 功率消耗: 200 mW(直流4.5至48V),600 mW(直流100V)
    - 温度范围: -40°C到+70°C(-40°F到+158°F)(4.5至48V DC),-40°C到+60°C(-40°F到+140°F)(100V DC)
    - 环境湿度: 5%至85% R.H.
    - 最大操作频率: 每分钟20次
    - 绝缘电阻: 初始值最小为1,000 MΩ(在500V DC时)
    - 最大断开电压: 接触间为1,000 Vrms,持续1分钟;接线端与线圈间为2,500 Vrms,持续1分钟
    - 浪涌断开电压: 初始值为4,500 V(接线端与线圈间)
    - 启动时间: 最大12毫秒(4.5至48V DC),最大8毫秒(100V DC)(不包括接触反弹时间)
    - 释放时间: 最大5毫秒(不包括接触反弹时间)(无二极管)
    - 冲击耐受性: 功能性200 m/s²,破坏性1,000 m/s²
    - 振动耐受性: 功能性10至55 Hz(双幅度1.6 mm),破坏性10至55 Hz(双幅度2.0 mm)
    - 预期寿命: 机械操作180次/分钟下最小2×10⁷次;电气操作20次/分钟下最小分别为3×10⁴(16A 125V AC)、5×10⁴(10A 277V AC)、10⁵(10A 30V DC和10A 125V AC)

    3. 产品特点和优势


    - 高容量: 能承受高达16A的电流
    - 紧凑设计: 高度仅为10.9 mm,占地面积小
    - 高灵敏度: 功率消耗低至200 mW
    - 防过热设计: 大型厚实的接线端限制温度上升
    - 安全性认证: 符合多种安全标准,如UL、CSA、TÜV

    4. 应用案例和使用建议


    - 应用案例: 主要应用于家用电器,如熨斗、电热毯、洗衣机、热水器等
    - 使用建议: 在设计电路时,考虑到长期电流负载可能影响线圈的使用寿命。建议使用磁保持型双稳态继电器以避免线圈因长期通电而老化。对于单一稳定型继电器,建议使用密封型继电器,并设计容错电路以应对潜在的接触故障或断线风险。

    5. 兼容性和支持


    - 兼容性: 兼容多种电压等级,包括4.5V DC到100V DC
    - 支持和服务: 厂商提供详细的技术文档和支持服务,可通过官网下载CAD数据和参考设计

    6. 常见问题与解决方案


    - 问题1: 启动电压随温度变化
    解决方案: 为确保继电器正常运行,在高温条件下应适当提高启动电压。
    - 问题2: 绝缘电阻降低
    解决方案: 检查并清洁接触点,避免硅胶物质污染。
    - 问题3: 线圈温度过高
    解决方案: 减少通电时间,增加散热措施,如使用外部冷却风扇。

    7. 总结和推荐


    综合评估: Panasonic JV-N继电器具备高容量、紧凑设计、高灵敏度及优良的防护特性,适用于多种家电应用。其广泛的电压兼容性、强大的环境适应能力和丰富的技术支持使其在市场上具有很高的竞争力。
    推荐使用: 强烈推荐在需要高可靠性继电器的应用场合使用该产品,尤其是在家庭电器控制中。

JVN1A-24V-F参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 通孔安装
零件状态 在售
包装方式 散装

JVN1A-24V-F厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JVN1A-24V-F数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JVN1A-24V-F JVN1A-24V-F数据手册

JVN1A-24V-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
