JQ1P-5V-F

产品分类: 其他继电器
厂牌: PANASONIC
产品描述: 通用继电器 通孔安装 20mm(长度)*16mm(高度)
供应商型号: JQ1P-5V-F
供应商: 云汉优选
标准整包数: 100

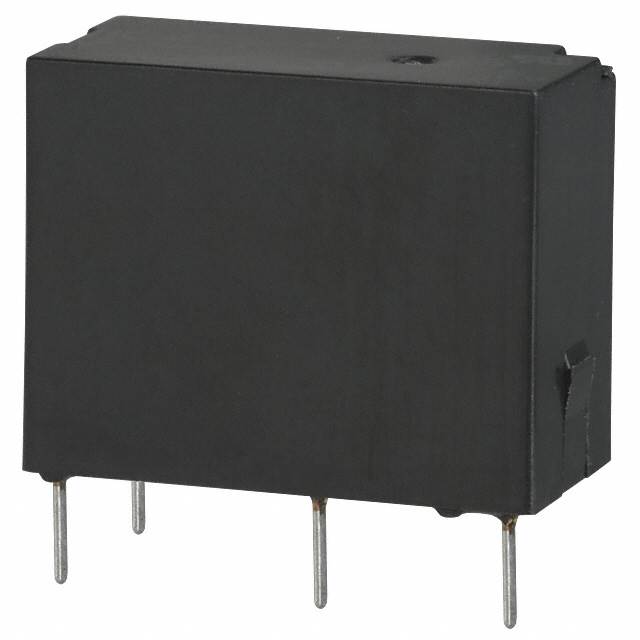

PANASONIC 其他继电器 JQ1P-5V-F

JQ1P-5V-F概述

    电子元器件技术手册:JQ继电器

    产品简介


    JQ系列继电器是一种小型功率继电器,广泛应用于空调、冰箱、微波炉、加热器等多种家用电器和工业设备中。这些继电器主要分为标准型和高容量型两种,分别适用于不同的负载需求。通过其高性能和稳定性,JQ继电器为设备提供了可靠的开关控制功能。

    技术参数


    1. 接触安排:
    - 标准型 1 Form A:单刀单掷
    - 标准型 1 Form C:单刀双掷
    - 高容量型 1 Form A:单刀单掷
    - 高容量型 1 Form C:单刀双掷
    2. 额定线圈电压:
    - 5V, 6V, 9V, 12V, 18V, 24V, 48V(仅适用于1 Form C型)
    3. 拾起电压(在20°C时):
    - 5V DC:40.0mA
    - 6V DC:33.3mA
    - 9V DC:22.2mA
    - 12V DC:16.7mA
    - 18V DC:11.1mA
    - 24V DC:8.3mA
    - 48V DC:8.3mA
    4. 释放电压(在20°C时):
    - 5V DC:5%V
    - 6V DC:5%V
    - 9V DC:5%V
    - 12V DC:5%V
    - 18V DC:5%V
    - 24V DC:5%V
    - 48V DC:5%V
    5. 最大额定值:
    - 标准型:5A 125V AC, 2A 250V AC, 5A 30V DC
    - 高容量型:10A 125V AC, 5A 250V AC, 5A 30V DC
    6. 绝缘电阻:最小1000 MΩ(在500V DC下)
    7. 冲击电阻:
    - 功能性:294 m/s²(半正弦波脉冲)
    - 破坏性:980 m/s²(半正弦波脉冲)
    8. 振动抗性:
    - 功能性:10至55 Hz(双幅1.6 mm)
    - 破坏性:10至55 Hz(双幅2.0 mm)

    产品特点和优势


    1. 高电气噪声免疫力:适合在高干扰环境下使用。
    2. 高切换能力:在紧凑的封装内实现大电流切换。
    3. 高灵敏度:5A型低至200 mW,10A型低至400 mW。
    4. 高浪涌电压:接触与线圈之间8000V。
    5. 认证标准:UL, CSA, VDE, SEMKO和TÜV认证。
    6. 多种绝缘等级:Class B绝缘也提供。

    应用案例和使用建议


    1. 应用案例:
    - 空调:用于室内和室外温度调节的开关控制。
    - 冰箱:用于压缩机的启停控制。
    - 微波炉:用于启动和关闭电源。
    - 加热器:用于电热丝的启停控制。
    2. 使用建议:
    - 在选择继电器时,应根据具体的应用负载选择合适的型号。
    - 在安装时应注意不要使接触端子在底部,避免因多次动作或振动导致接触不良。

    兼容性和支持


    1. 兼容性:JQ系列继电器适用于多种电器设备,易于集成。
    2. 厂商支持:提供详尽的技术文档和客户支持服务,确保用户在使用过程中得到充分支持。

    常见问题与解决方案


    1. 问题:继电器频繁跳动。
    - 解决方案:检查接线是否正确,负载是否符合要求。
    2. 问题:操作时间过长。
    - 解决方案:检查是否有外部电磁干扰,调整负载。

    总结和推荐


    JQ继电器凭借其出色的电气性能、高可靠性及广泛应用,是一款值得推荐的产品。其在多种家电和工业设备中的应用证明了其稳定性和耐用性。无论是家庭还是工业环境,JQ继电器都是一个可靠的选择。

JQ1P-5V-F参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20mm(长度)*16mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 散装

JQ1P-5V-F厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JQ1P-5V-F数据手册

厂牌 PDF简要描述 下载
PANASONIC 其他继电器 PANASONIC JQ1P-5V-F JQ1P-5V-F数据手册

JQ1P-5V-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 3.3333
2000+ ¥ 3.1461
库存: 30000
起订量: 200 增量: 100
交货地:
最小起订量为:200
合计: ¥ 666.66
