CMV4000-3E5C1CA

产品分类:
厂牌: OSRAM
产品描述: High Sensitivity, Pipelined Global Shutter CMOS Image Sensor
供应商型号: HAL-CMV4000-3E5C1CA
供应商: 海外现货
标准整包数: 1

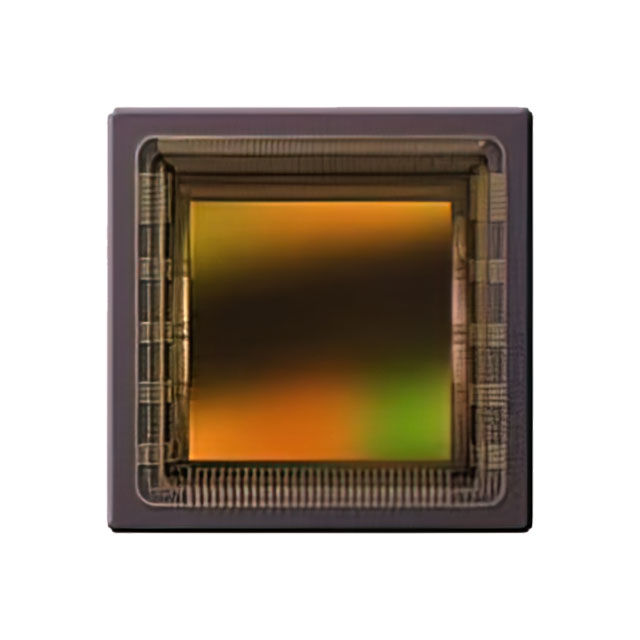

OSRAM  CMV4000-3E5C1CA

CMV4000-3E5C1CA概述

    CMV4000 全局快门 CMOS 图像传感器技术手册

    1. 产品简介


    产品类型: 全局快门 CMOS 图像传感器
    主要功能:
    - 支持高分辨率(2048 x 2048 像素)
    - 高速图像采集(180 fps)
    - 可编程控制
    - 内置温度传感器
    - 模拟前端增益和偏移调节
    应用领域:
    - 机器视觉
    - 三维成像
    - 运动捕捉
    - 条形码扫描
    - 智能交通系统
    - 视频和广播
    - 生物识别

    2. 技术参数


    基本参数:
    - 分辨率:2048 x 2048 像素
    - 有效像素:2048 x 2048
    - 像素尺寸:5.5 μm × 5.5 μm
    - 帧率:180 fps (10-bit)
    - 动态范围:60 dB
    - 转换增益:0.075 LSB/e-
    - 微透镜:支持
    - 覆盖玻璃:D263 玻璃
    - 温度范围:-30°C 至 70°C
    电气特性:
    - 数字供电电压:2.0 V 至 2.2 V
    - 模拟供电电压:3.0 V 至 3.6 V
    - 像素供电电压:2.3 V 至 3.6 V
    - 电源电流:最大 4.2 W(最高帧率时)
    - 输出通道:16 个 LVDS 数据通道
    - 时钟频率:CLKIN:5 MHz 至 48 MHz
    - LVDSCLKN/P:50 MHz 至 480 MHz

    3. 产品特点和优势


    特点:
    - 全局快门技术: 消除了运动物体的拖影问题,提高了图像清晰度。
    - 高动态范围模式: 支持双曝光和分段线性响应选项,确保明亮和暗淡区域均能准确成像。
    - 灵活配置: 支持多种ADC分辨率选择,便于用户根据需要调整帧率或图像质量。
    - 高集成度: 集成了内部时序发生器和温度传感器,简化硬件设计。
    - 高性能图像传感器: 针对复杂应用场景进行了优化,适用于各种工业和商业用途。

    4. 应用案例和使用建议


    典型应用场景:
    - 机器视觉:适用于自动化生产线上的零件检测和识别。
    - 三维成像:用于测量和建模复杂的三维物体。
    - 运动捕捉:实时捕捉快速移动的物体,应用于体育训练和游戏开发。
    使用建议:
    - 在使用过程中,应根据具体应用场景选择合适的曝光时间和读出模式。
    - 为了减少噪声和提高图像质量,可适当调整像素的增益和偏移设置。
    - 建议在安装时使用具有微透镜的传感器版本,以提高量子效率和填充因子。

    5. 兼容性和支持


    兼容性:
    - 接口: 通过 SPI 接口进行配置,兼容各种工业标准接口。
    - 镜头: 支持 C-mount 镜头,便于系统集成。
    支持和服务:
    - 详细的技术文档和手册提供了全面的操作指南。
    - 客户服务和技术支持,帮助用户解决实际使用中遇到的问题。

    6. 常见问题与解决方案


    常见问题:
    - 问题1:图像出现水平线效应
    - 解决方法:通过插入冗余行来避免此问题。
    - 问题2:传感器在高温环境下表现不稳定
    - 解决方法:确保传感器工作温度在 -30°C 至 70°C 之间。

    7. 总结和推荐


    总体评价:
    CMV4000 全局快门 CMOS 图像传感器具备出色的图像质量和灵活性,适用于各种工业和商业应用。其强大的功能、广泛的适用性和良好的技术支持使其成为市场上同类产品中的佼佼者。
    推荐:
    我们强烈推荐使用 CMV4000 全局快门 CMOS 图像传感器,特别是对于需要高速图像采集和高精度检测的应用场合。它的多功能性和高可靠性将为您的项目带来显著的价值。

CMV4000-3E5C1CA参数

参数
包装方式 托盘

CMV4000-3E5C1CA厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

CMV4000-3E5C1CA数据手册

厂牌 PDF简要描述 下载
OSRAM OSRAM CMV4000-3E5C1CA CMV4000-3E5C1CA数据手册

CMV4000-3E5C1CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 557.865 ¥ 4713.9593
库存: 210
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4713.95
