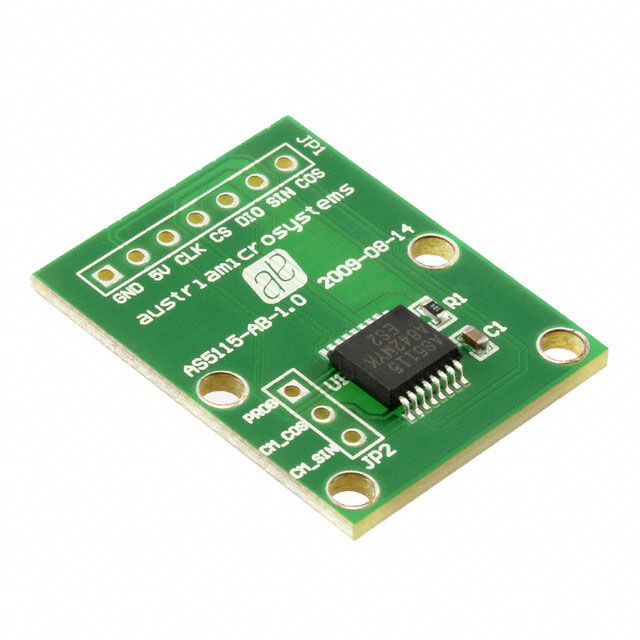

AS5115Adapterboard

产品分类:
厂牌: OSRAM
产品描述:
供应商型号:
供应商:
标准整包数: 0
OSRAM  AS5115Adapterboard

AS5115Adapterboard概述

    AS5115 Programmable 360° Magnetic Angle Encoder

    1. 产品简介


    AS5115 是一款无接触式旋转编码器传感器,适用于360度全范围角位移测量,且能够在宽广的环境温度范围内(-40°C至150°C)进行高精度检测。该传感器基于集成的霍尔元件阵列,能够将简单两极磁体的角位置转换为模拟输出电压,从而通过缓冲后的正弦和余弦信号提供角度信息。此设计提供了极大的系统设计灵活性,能够直接集成到现有的架构中,并可根据不同的速度和精度要求进行优化,适用于多种汽车和工业应用。

    2. 技术参数


    - 电气参数:
    - 正向电源电压 (VDD): 4.5V 至 5.5V
    - 输入引脚电压 (VIH): 0.7 VDD 至 VDD
    - 低输入引脚电压 (VIL): 0 至 0.3 VDD
    - 高电平输出电压 (VOH): VDD - 0.5V 至 VDD
    - 低电平输出电压 (VOL): 0V 至 VSS + 0.4V
    - 容性负载 (CL): 35pF
    - 输出漏电流 (IOZ): 1μA
    - 磁性输入规格:
    - 磁场幅值 (BZpp): 32 至 160mT
    - 磁场偏移 (Boffset): -10 至 10mT
    - 旋转速度 (frot): 最大30,000RPM
    - 电气特性:
    - 工作温度范围: -40°C 至 150°C
    - 电流消耗 (IDD): 最大28mA
    - 输出电压幅度 (VPP): 1.38V 至 2.5V

    3. 产品特点和优势


    - 最高可靠性与耐用性: 能够实现360度全转范围内的高分辨率旋转位置无接触编码。
    - 简单编程: 用户可通过串行接口(SSI)进行简单的编程设置。
    - 高精度模拟输出: 输出缓冲正弦和余弦信号,提高系统的精度。
    - 低功耗: 设备具有低功耗模式,能有效降低平均功耗。
    - 易于设置: 支持多设备级联配置,简化系统设置。
    - 完全符合汽车标准: 通过AEC-Q100标准,确保设备的可靠性和耐久性。
    - 小尺寸: 封装为SSOP16,适用于紧凑型设计。
    - 强大的环境耐受性: 工作温度范围广泛,从-40°C到150°C。

    4. 应用案例和使用建议


    - 应用场景:
    - 汽车应用: 微控制器基础系统,无接触式旋转变压器检测等。
    - 工业应用: 广泛应用于需要高精度位置检测的各类工业机械。

    - 使用建议:
    - 在进行外部角度计算时,建议使用100kΩ上拉电阻。
    - 如果信号线较长,则需进行屏蔽处理以保证最佳噪声性能。

    5. 兼容性和支持


    - 兼容性: 本产品与多种数字接口兼容,可通过SSI接口进行通信。
    - 支持: 厂商提供详尽的技术支持文档和快速响应服务,帮助用户解决问题和优化应用。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常工作。
    - 解决方案: 检查供电电压是否在规定的范围内,确保引脚连接正确无误。
    - 问题2: 输出信号异常。
    - 解决方案: 确认磁场强度是否合适,调整磁铁与传感器的距离,确保磁场强度在规定范围内。
    - 问题3: 设备出现锁死现象。
    - 解决方案: 使用正确的解锁命令,重新启动设备,确保所有配置正确无误。

    7. 总结和推荐


    AS5115 是一款具有高度灵活性和强大功能的无接触式360度旋转编码器传感器。其高精度模拟输出、低功耗模式、宽广的工作温度范围使其成为各种汽车和工业应用的理想选择。我们强烈推荐此产品用于需要高精度位置检测的应用场合。其卓越的可靠性、易用性和强大的技术支持,使得它在市场上具备显著的竞争优势。
