TSL2581FN

产品分类: 光电传感器
厂牌: OSRAM
产品描述: 640nm I²C 2.7V 3.6V 贴片安装,黏合安装
供应商型号: TSL2581-FNTR-ND
供应商: Digi-Key
标准整包数: 1

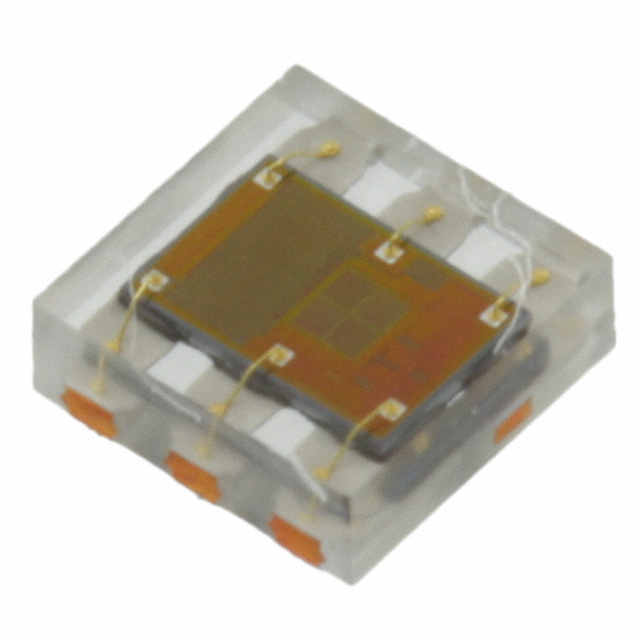

OSRAM 光电传感器 TSL2581FN

TSL2581FN概述


    产品简介


    TSL2581 和 TSL2583 光电转换器 是高灵敏度的光到数字转换器,能够将光强度转换为数字信号输出,支持直接通过 I2C 接口传输。每款设备都集成了一个宽带光电二极管(可见光加红外)和一个仅响应红外的光电二极管,能够提供近似人眼反应的范围,从而在广泛的光强范围内提供准确的光度测量。
    这些设备主要用于消费电子和工业领域,如高清电视、笔记本电脑和平板电脑、移动设备、显示器以及相机等领域,以实现自动亮度控制和优化光照条件下的显示效果。

    技术参数


    - 灵敏度:比 TSL2560/61 高出 30%。
    - 模拟增益和积分时间:提供 1,000,000:1 的动态范围。
    - 接口:I2C 快速模式(400 kHz)。
    - 供电电压:2.7V 至 3.6V。
    - 工作温度范围:-30°C 到 +70°C。
    - 存储温度范围:-40°C 到 +85°C。
    - 封装形式:芯片级封装(CS,1.25 mm x 1.75 mm)和扁平无引脚封装(FN,2 mm x 2 mm)。

    产品特点和优势


    1. 高灵敏度:相比同类产品,TSL2581 和 TSL2583 的灵敏度提升了 30%,可以更精确地检测微弱光线。
    2. 动态范围广:具备 1,000,000:1 的动态范围,能够在各种照明条件下提供准确的数据。
    3. 用户可配置的中断功能:用户可以根据需要设置上下限阈值来触发中断。
    4. 小封装:提供两种封装选择,使得设备可以适应更紧凑的设计需求。
    5. 低功耗:在休眠模式下电流仅为 3 µA,适合电池驱动设备。
    6. 抗闪烁能力:能够自动屏蔽 50/60 Hz 灯光闪烁干扰。

    应用案例和使用建议


    应用案例:
    - 智能手表:自动调整显示屏亮度以节省电力并优化视觉体验。
    - 智能家居:用于自动调整室内灯光亮度。
    - 手机摄像头:优化照片拍摄的曝光控制。
    使用建议:
    - 在设计系统时,考虑到 TSL2581/83 的小封装尺寸,尽量利用其紧凑的优势,减少 PCB 布局的复杂度。
    - 在处理高灵敏度信号时,确保良好的接地以减少噪声干扰。
    - 通过设置合理的上下限阈值,避免频繁中断,提升系统效率。

    兼容性和支持


    - 兼容性:TSL2581 和 TSL2583 支持 I2C 协议,因此可以轻松连接到大多数微控制器或嵌入式控制器上。
    - 支持与维护:由 TAOS Inc. 提供技术支持和产品文档,可通过其官方网站获取更多资料。

    常见问题与解决方案


    1. Q: 设备不响应 I2C 信号?
    - A: 检查 I2C 信号线是否正确连接,且终端电阻是否合适(通常是 4.7kΩ)。
    2. Q: 设备总是报告相同的光强度值?
    - A: 确保设备未处于休眠模式,检查设定的积分时间和增益是否正确。
    3. Q: 设备频繁中断?
    - A: 重新设置上下限阈值,确保不会因微小的光变化而频繁触发中断。

    总结和推荐


    TSL2581 和 TSL2583 光电转换器凭借其高灵敏度、宽动态范围和用户友好的特性,在各类光传感器应用中表现出色。其广泛的温度适应能力和低功耗使其成为便携设备和家用电器的理想选择。强烈推荐使用此设备进行任何需要光度检测的应用开发。

TSL2581FN参数

参数
输出类型 I²C
颜色感应 -
感应距离 -
最小工作供电电压 2.7V
最大工作供电电压 3.6V
感应方式 -
光源 -
波长 640nm
响应时间 -
安装方式 贴片安装,黏合安装
包装方式 卷带包装

TSL2581FN厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

TSL2581FN数据手册

厂牌 PDF简要描述 下载
OSRAM 光电传感器 OSRAM TSL2581FN TSL2581FN数据手册

TSL2581FN封装设计

查看详情并下载
Symbol
Footprint
3D Model
