Q65111A3179

产品分类:
厂牌: OSRAM
产品描述:
供应商型号: TS-Q65111A3179
供应商: 海外现货
标准整包数: 1000
OSRAM  Q65111A3179

Q65111A3179概述

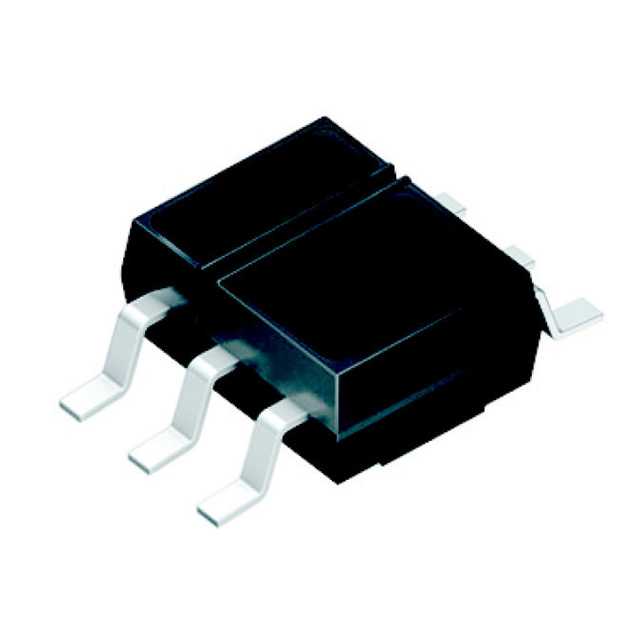

    # OSRAM SFH 9206 Reflective Interrupter 技术手册

    1. 产品简介


    基本介绍
    OSRAM SFH 9206 是一种反射式中断器(Reflective Interrupter),结合了940nm波长的红外发射二极管和硅NPN光电晶体管。这种元器件是设计用于中短距离传感应用的理想选择,具有高效能和高可靠性。
    主要功能
    - 光源:红外发射二极管,中心波长为940nm。
    - 接收器:光电晶体管,能够检测到由反射物体反射回来的红外光信号。
    - 配备日光滤波器以增强抗干扰能力。
    - 发射器和接收器电隔离。
    应用领域
    SFH 9206广泛应用于各种工业自动化系统,具体包括:
    - 位置报告
    - 末端位置开关
    - 速度监控与调节
    - 运动传输

    2. 技术参数


    以下是SFH 9206的主要技术规格:
    | 参数名称 | 符号 | 值 | 单位 |
    ||
    | 发射器反向电压 | VR | 5 | V |
    | 发射器正向电流 | IF | 50 | mA |
    | 突发电流 | IFSM | 0.7 | A |
    | 整体功耗 | Ptot | 100 | mW |
    | 结点至环境热阻 | RthJA | 495 | K/W |
    | 接收器集电极-发射极电压(VCE) | VCE | 16 | V |
    | 检测器集电极电流 | IC | 10 | mA |
    | 日光滤波敏感度 | IPCE | 1 | mA |
    | 操作及存储温度范围 | Top; Tstg | -40 ... 100 | °C |

    3. 产品特点和优势


    独特功能
    - 日光滤波:内置滤波器有效减少环境光线对测量结果的影响。
    - 电隔离设计:确保发射端和接收端之间的电气独立性,提高系统的安全性和稳定性。
    - 焊接方法灵活:支持红外回流焊工艺,便于大规模生产。
    市场竞争力
    相比其他同类产品,SFH 9206凭借其精准度高、响应速度快等特点,在市场上占据领先地位。特别是在需要高精度检测的应用场景下表现优异。

    4. 应用案例和使用建议


    实际使用场景
    SFH 9206非常适合安装于小型设备内部,例如自动门传感器、工业机器人定位装置等。在这些应用中,它能够提供快速且准确的位置反馈。
    使用建议
    为了最大化设备性能,请确保安装时保持适当的空气流通,并根据实际需求调整供电电压。此外,在极端环境下使用时考虑增加额外的保护措施如防尘罩。

    5. 兼容性和支持


    兼容性
    SFH 9206可以与其他标准接口设备无缝对接,适用于多种主流控制系统。
    支持服务
    OSRAM提供了全面的技术支持,包括但不限于样品申请、工程咨询以及售后服务热线。客户可以通过官方网站联系当地办事处获取更多信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常工作 | 检查接线是否正确连接;重新校准设备参数 |
    | 输出信号不稳定 | 调整发射功率;优化环境光线条件 |
    | 温度过高 | 确保良好的散热设计;降低工作负载 |

    7. 总结和推荐


    综合评估
    SFH 9206是一款高性能的反射式中断器,具备优秀的光学特性和稳定的电气特性。无论是从技术层面还是商业角度来看,都具有较高的性价比。
    推荐结论
    鉴于上述分析,强烈推荐SFH 9206作为各类自动化控制项目的首选组件。其广泛的适用性和可靠的表现使其成为众多工程师的理想之选。如果您正在寻找一款高效稳定的传感器解决方案,那么SFH 9206无疑是一个值得信赖的选择。

Q65111A3179厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

Q65111A3179数据手册

厂牌 PDF简要描述 下载
OSRAM OSRAM Q65111A3179 Q65111A3179数据手册

Q65111A3179封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.6759 ¥ 5.745
2000+ $ 0.6084 ¥ 5.1714
3000+ $ 0.5814 ¥ 4.9419
5000+ $ 0.562 ¥ 4.7772
10000+ $ 0.5495 ¥ 4.6706
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 5745
