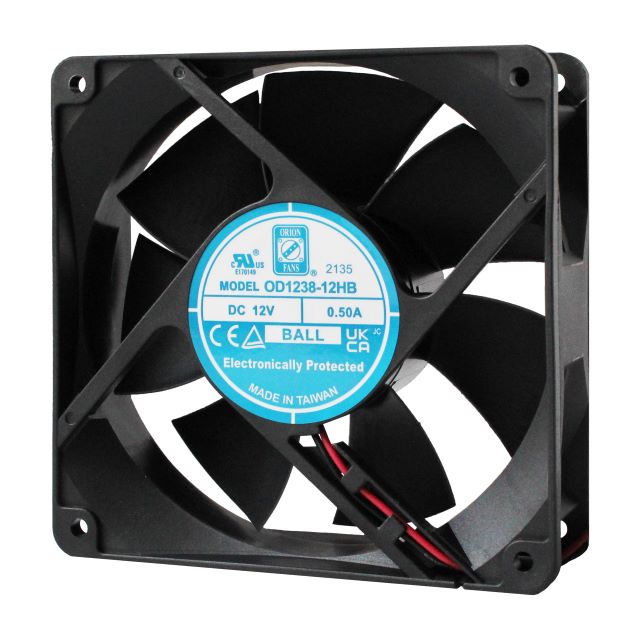

OD1238-24HBXE

产品分类: 其他工具
厂牌: ORION FANS
产品描述:
供应商型号: ET-4059033
供应商: 海外现货
标准整包数: 1
ORION FANS 其他工具 OD1238-24HBXE

OD1238-24HBXE概述

    OD1238 XE Series DC Fans - 技术手册解读

    1. 产品简介


    OD1238 XE系列是来自Orion Fans的一款高性能直流风扇,广泛应用于需要精确散热管理的场合。该系列产品提供12V、24V和48V三种电压规格,风扇尺寸为120mm x 38mm(约4.7英寸 x 1.5英寸)。其核心特点在于采用无刷直流电机设计,具备自动断电及重启功能,并支持多种安装选项,例如PWM速度控制和转速监测输出。这款风扇适用于数据中心、工业控制设备、通信设备、医疗设备等对温度敏感的应用领域。

    2. 技术参数


    | 参数 | 值 |

    | 尺寸 | 120mm x 38mm |
    | 材质 | 框架:PBT,UL94 V-0塑料 |
    叶轮:PBT,UL94 V-0塑料 |
    | 连接方式 | 4条24 AWG导线 |
    | 额定电压范围 | 12V: 9~13.8V
    24V: 16~26V
    48V: 30~52.8V |
    | 输入功率 | 34W~46W |
    | 额定电流 | 0.7A~3.8A |
    | 转速 | 4650~5175 RPM |
    | 最大气流 | 209.7~238.8 CFM |
    | 噪音水平 | 59.3~62.1 dBA |
    | 最大静压 | 0.85~1.10 “H2O |
    | 工作温度 | -20°C 至 +65°C |
    | 存储温度 | -20°C 至 +75°C |
    | 平均寿命(L10) | 70,000小时 @ 40°C |

    3. 产品特点和优势


    OD1238 XE系列的主要特点是其卓越的性能表现与耐用性。无刷直流电机结合自动断电和重启机制,能够有效延长设备使用寿命并提升运行可靠性。此外,通过支持PWM速度控制和转速监测输出,用户可以灵活调整风扇转速以适应不同的热负载需求,同时实时监控系统状态。坚固耐用的PBT材质外壳符合UL94 V-0标准,确保产品具备出色的阻燃特性,特别适合严苛的工作环境。

    4. 应用案例和使用建议


    该系列风扇非常适合用于高密度服务器机柜、嵌入式系统及户外通讯设备中。对于需要快速冷却的大规模计算平台,建议配置多台OD1238 XE系列风扇并启用PWM模式,以便动态调整风扇速度以实现最佳散热效果。若需进一步提高防尘防水能力,则可以选择IP68/IP69K防护等级版本。在部署过程中,务必确保供电电压稳定,并根据实际需求合理规划气流路径。

    5. 兼容性和支持


    OD1238 XE系列与主流电子系统高度兼容,其标准接口设计便于集成至现有架构内。制造商Knight Electronics提供了详尽的技术文档和技术支持服务,包括在线论坛、电话咨询以及现场培训课程,帮助客户解决任何潜在问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 风扇无法正常启动 | 确认供电电压是否处于额定范围内 |
    | 噪声过大 | 检查安装是否稳固,必要时更换轴承 |
    | 温度过高导致频繁重启 | 调低PWM占空比以减少功耗 |

    7. 总结和推荐


    总体而言,OD1238 XE系列以其高效能、长寿命及多样化功能成为一款极具竞争力的产品。无论是从性能指标还是实际应用场景来看,它都展现出极高的实用价值。因此,我们强烈推荐此款风扇作为高端电子设备的首选散热解决方案。不过,在选购前应仔细核对具体规格要求,确保其完全满足项目需求。

OD1238-24HBXE参数

参数
包装方式 盒装

OD1238-24HBXE厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1238-24HBXE数据手册

厂牌 PDF简要描述 下载
ORION FANS 其他工具 ORION FANS OD1238-24HBXE OD1238-24HBXE数据手册

OD1238-24HBXE封装设计

查看详情并下载
Symbol
Footprint
3D Model
