OPB821Z

产品分类: 光电传感器
厂牌: OPTEK TECHNOLOGY
产品描述: Optek 槽型光电开关, OPB821系列, 2.03mm槽宽, 通孔安装, 15.24 x 6.35 x 8.89mm
供应商型号: F-OPB821Z
供应商: 海外现货
标准整包数: 25

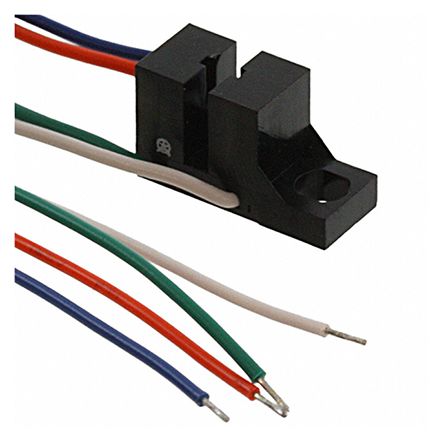

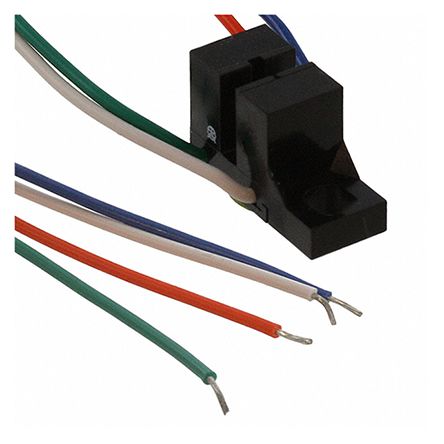

OPTEK TECHNOLOGY 光电传感器 OPB821Z

OPB821Z概述

    Slotted Optical Switch OPB820, OPB821Z, OPB821SZ

    产品简介


    Slotted Optical Switch (槽式光电开关) 是一种利用光的遮挡原理来检测物体的非接触式传感器。主要由红外发光二极管(LED)和NPN硅光电晶体管组成,分别安装在一个低成本黑色塑料外壳的两侧,中间留有一个狭缝用于通过物体。这种传感器广泛应用于自动化生产线、机械设备安全防护及设备状态监测等领域。

    技术参数


    - 中心波长:890 nm
    - LED发射特性:
    - 前向电压 (VF):1.7 V(IF = 20 mA)
    - 反向电流 (IR):100 μA(VR = 2 V)
    - 光电晶体管特性:
    - 集电极-发射极击穿电压 (V(BR)CEO):30 V(IC = 100 mA)
    - 发射极-集电极击穿电压 (V(BR)ECO):5 V(IE = 100 μA)
    - 饱和电压 (VCE(SAT)):
    - OPB820/OPB821Z:0.4 V(IC = 250 μA, IF = 20 mA)
    - OPB820S3/OPB821S3Z:0.4 V(IC = 40 μA, IF = 20 mA)
    - 最大工作条件:
    - 存储和操作温度范围:-40°C 到 +85°C
    - 输入二极管连续前向电流:50 mA
    - 最大反向电压:2 V
    - 功率耗散:100 mW

    产品特点和优势


    - 非接触式切换:采用光遮断方式,避免物理接触,使用寿命长且可靠性高。
    - 多种标准狭缝尺寸:提供四种标准狭缝尺寸,可以实现高分辨率的应用。
    - 低外形:仅宽0.080英寸,深0.250英寸,适用于空间受限的设计。
    - 灵活的安装选项:可选择PC板焊接或电线连接,适应不同的安装需求。


    应用案例和使用建议


    - 非接触物体检测:如自动化装配线上的物料检测。
    - 设备安全:防止设备误启动时可能对操作员造成的伤害。
    - 机器自动化:配合传感器控制机器人执行精确操作。
    使用建议:
    - 确保被测物体完全遮挡住红外光线,以获得准确的信号。
    - 定期检查安装位置是否有灰尘或污垢遮挡,保持良好的光路。


    兼容性和支持


    - 该产品提供了不同类型的引脚长度和线缆长度配置,方便在各种场合下的安装。
    - 供应商提供技术支持和维护服务,具体信息请咨询官方渠道。

    常见问题与解决方案


    - 问题1:设备不工作。
    - 解决方案:检查电源连接是否正确,确保设备得到足够的供电。
    - 问题2:检测不准确。
    - 解决方案:清洁传感器表面和测量区域,确保无遮挡物。
    - 问题3:过热。
    - 解决方案:降低工作电流或增加散热措施。

    总结和推荐


    总体而言,Slotted Optical Switch OPB820, OPB821Z, OPB821SZ是一款高性能、多功能的光电传感器,适用于多种工业自动化应用。其非接触式设计、高可靠性以及灵活的安装方式使其在市场上具有较高的竞争力。根据其优越的性能和技术指标,我们强烈推荐在相关项目中使用此款产品。

OPB821Z参数

参数
输出类型 -
响应时间 -
最小工作供电电压 -
波长 890nm
颜色感应 -
感应距离 -
感应方式 -
最大工作供电电压 -
光源 -
长*宽*高 15.24mm*6.35mm*8.89mm
安装方式 螺纹安装
应用等级 工业级

OPB821Z厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB821Z数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 光电传感器 OPTEK TECHNOLOGY OPB821Z OPB821Z数据手册

OPB821Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 4.7186 ¥ 39.9662
400+ $ 4.6764 ¥ 39.6094
600+ $ 4.6343 ¥ 39.2525
库存: 800
起订量: 200 增量: 25
交货地:
最小起订量为:200
合计: ¥ 7993.24
