NCV70514MW003BR2G

产品分类:
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: 863-CV70514MW003BR2G
供应商: Mouser
标准整包数: 1

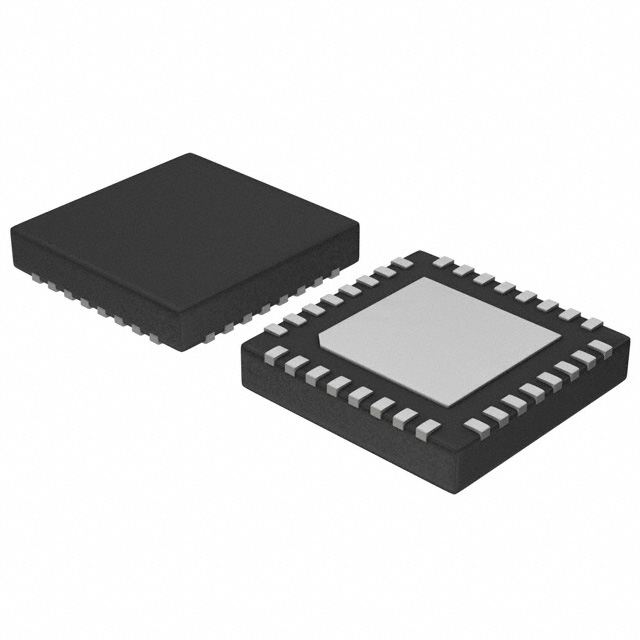

ON SEMICONDUCTOR  NCV70514MW003BR2G

NCV70514MW003BR2G概述

    # 全面解析:微步进电机驱动芯片 NCV70514

    产品简介


    NCV70514 是一款专为双极性步进电机设计的微步进电机驱动芯片,其核心通过I/O引脚和SPI接口与外部微控制器连接。此芯片具有一个内置的电流转换表,并能根据“NXT”输入引脚上的时钟信号和“DIR”(方向)寄存器的状态,自动选择下一步的微步。当检测到电机阻塞、电气错误、欠压或结温升高时,NCV70514 会发出错误警报。该芯片采用了自家的PWM算法,以实现可靠而高效的电流控制。
    NCV70514 完全符合汽车电压要求,特别适合在汽车、工业、医疗和海洋环境下使用,尤其适用于电池供电不稳定的应用场景。
    主要功能
    - 支持从全步到32细分的7种步进模式。
    - 峰值电流可达800mA。
    - 集成式过流保护、热警告及关闭机制。
    - 兼容3.3V微控制器,支持5V高耐受输入和输出。
    应用领域
    - 小型定位系统
    - 汽车行业(如前灯调节、空调控制、巡航控制)
    - 工业设备(照明、流体控制、机器人)
    - 建筑自动化(空调、监控、卫星天线)

    技术参数


    以下是从技术手册中提取的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电池电压范围 | 6 | 29 V |
    | 数字输入/输出电压 | 0 | 5.5 V |
    | 结温范围(功能性) | -40 | 145 | 160 | °C |
    | 高边+低边导通电阻 | 1.8 2.4 | Ω |
    | PWM频率 | 20.5 | 22.8 | 25.1 | kHz |
    | 内部振荡器频率 | 7.2 | 8 | 8.8 | MHz |
    | 开路检测时间 | 5 200 | ms |
    | 停机电流消耗 | 90 | 150 μA |
    产品特点与优势
    NCV70514 提供了多项突出功能和技术优势:
    - 高可靠性:集成过流保护和热管理功能,能够有效避免因电流或温度异常导致的故障。
    - 灵活性:支持从全步到32细分的多种步进模式,满足不同精度需求。
    - 集成度高:集成了电流传感器和调节电路,减少外围元件数量。
    - 低功耗设计:进入睡眠模式后电流消耗降至最低,适合长期运行场景。
    - 适应性强:能够在广泛的电压和温度范围内稳定工作,特别适合波动较大的电源环境。
    这些特性使其成为广泛领域的理想选择,特别是在需要精准控制和高可靠性的应用中具有显著的竞争优势。
    应用案例与使用建议
    应用案例
    - 汽车前灯调整:利用微步进技术精确控制灯光角度,提升夜间驾驶安全性。
    - 工业机器人手臂:支持多轴同步运动,提高机械手的操作精度。
    - 医疗设备中的精密控制:例如用于超声波探头定位,确保诊断准确性。
    使用建议
    - 在设计电路时,务必选用合适的外部电容(如C1、C2等),以降低供电纹波并改善EMC性能。
    - 确保测试引脚TST1和TST2在正常运行中接地,避免误触发报警。
    - 对于高功耗环境,应加强散热措施,比如增加PCB铜箔面积和使用热导垫。
    兼容性与支持
    - 兼容性:NCV70514 可与多种主流微控制器平台无缝对接,并且支持5V耐压输入输出,增强系统的通用性。
    - 支持服务:安森美半导体(ON Semiconductor)提供详尽的技术文档、样品支持以及专业技术咨询,帮助用户快速完成开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 芯片工作异常 | 检查VBB电压是否超出额定范围 |
    | 步进速度低于预期 | 确认SPI时序设置正确 |
    | 过热警告频繁触发 | 检查散热设计是否足够 |
    | 输出电压不稳 | 检查外部滤波电容是否符合规格 |
    总结与推荐
    综上所述,NCV70514 微步进电机驱动芯片凭借其卓越的性能、灵活的配置能力和广泛的适用范围,在各类高精度控制需求场景中表现出色。对于希望简化设计复杂度、提升系统稳定性的开发者而言,这是一款值得信赖的选择。
    推荐指数:★★★★★
    强烈推荐应用于需要高精度步进控制、低功耗和良好环境适应性的场合。

NCV70514MW003BR2G参数

参数
包装方式 散装

NCV70514MW003BR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV70514MW003BR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR ON SEMICONDUCTOR NCV70514MW003BR2G NCV70514MW003BR2G数据手册

NCV70514MW003BR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
