NVMFWS4D5N08XT1G

产品分类:
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: AV-S-ONSNVMFWS4D5N08X!A
供应商: Avnet
标准整包数: 1500

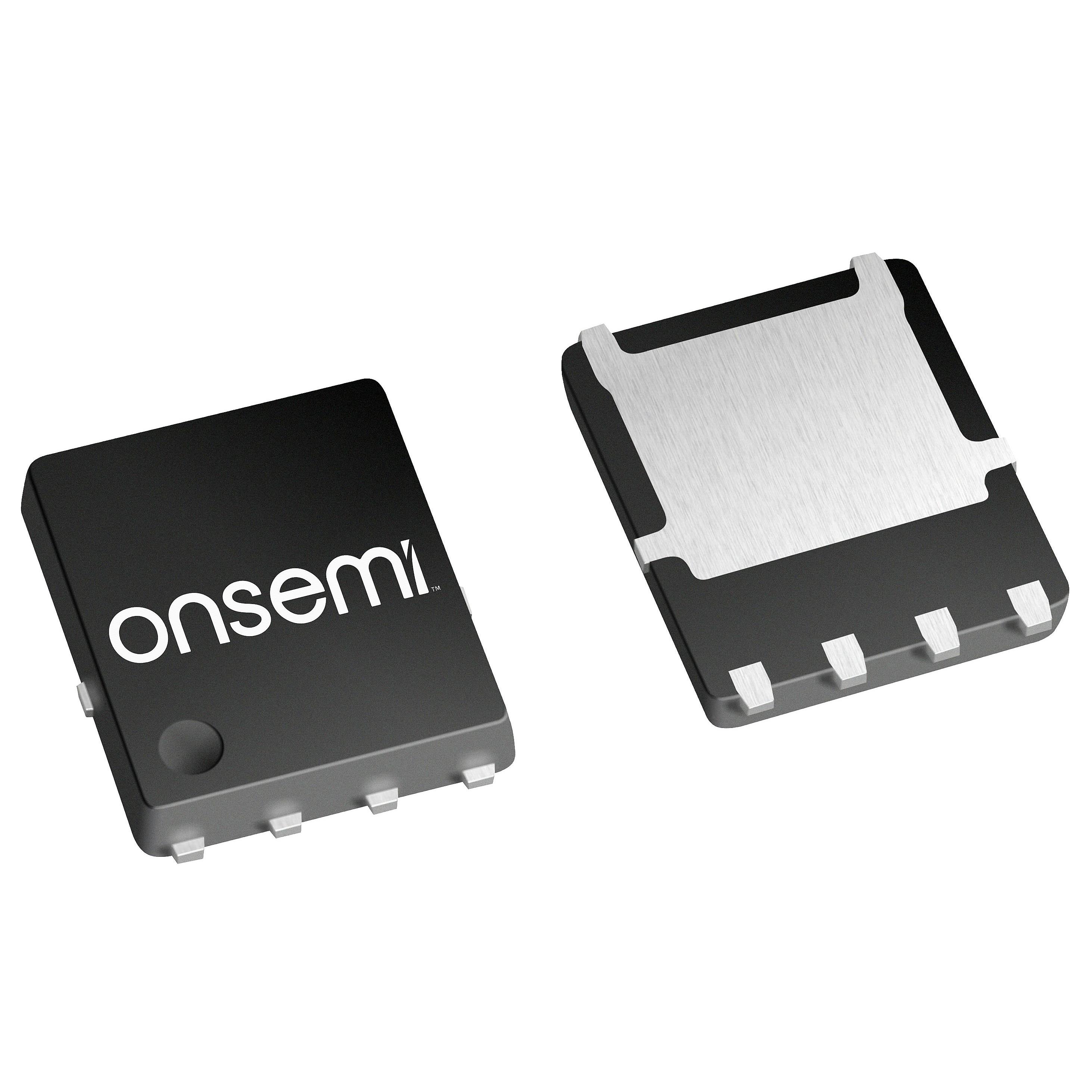

ON SEMICONDUCTOR  NVMFWS4D5N08XT1G

NVMFWS4D5N08XT1G概述

    NVMFWS4D5N08X MOSFET 技术手册解析

    产品简介


    NVMFWS4D5N08X 是一款单通道 N 沟道增强型 MOSFET,采用 SO8FL 封装形式。该产品主要应用于电源管理、直流-直流转换、交流-直流转换以及电机驱动等领域。它具有低导通电阻(RDS(on))以最小化传导损耗,同时具备软恢复体二极管,降低了开关过程中的驱动损耗。

    技术参数


    - 电压参数:最大漏源电压(VDSS)为80V。
    - 电流参数:在环境温度为25°C时,最大连续漏极电流(ID)为92A;在100°C时为65A。
    - 功率参数:最大功率耗散(PD)在25°C时为82W。
    - 热特性:结到壳的热阻(RθJC)为1.83°C/W,结到环境的热阻(RθJA)为39°C/W。
    - 其他参数:输入电容(CISS)为1700pF,输出电容(COSS)为490pF,反向传输电容(CRSS)为7pF,总栅极电荷(QG(tot))为24nC。

    产品特点和优势


    NVMFWS4D5N08X 具有多项显著的优势:
    - 低 RDS(on):使得传导损耗极小,提高了效率。
    - 低 QRR 和软恢复体二极管:减少了开关过程中的电磁干扰。
    - 高温性能稳定:适用于高温环境下的应用。
    - 汽车级认证:通过 AEC-Q101 认证,可满足严格的汽车行业标准。
    - 无铅且环保:符合 RoHS 标准,适合绿色环保的应用需求。

    应用案例和使用建议


    - 同步整流:广泛用于 DC-DC 和 AC-DC 转换器的同步整流电路中。
    - 主开关:适用于隔离式 DC-DC 转换器的主开关。
    - 电机驱动:可用于需要高效率和快速开关的应用中。
    - 汽车系统:特别适合应用于 48V 系统,如电动汽车和混合动力汽车的高压电气系统。
    使用建议:
    - 在设计电路时,需确保热设计合理,避免过热。
    - 使用过程中应监测工作环境温度,特别是在高负载条件下。
    - 结合外部散热措施,提高整体系统的稳定性。

    兼容性和支持


    NVMFWS4D5N08X 与大多数标准直流-直流转换器和其他电力电子设备兼容。制造商提供了详细的技术文档和支持服务,用户可以通过官方技术支持获得进一步的帮助。

    常见问题与解决方案


    - Q: 如何选择合适的散热片?
    - A: 根据工作条件和环境温度选择适当的散热片,确保 RθJA 的值符合要求。

    - Q: 开关过程中产生大量热量怎么办?
    - A: 可以通过增加散热面积、使用高效的散热材料或改进电路布局来减少热量积聚。

    总结和推荐


    总体而言,NVMFWS4D5N08X 是一款高性能、高效能的 N 沟道 MOSFET,具有低损耗、高可靠性及优良的高温性能。适用于各种电力电子应用,特别是对效率和热性能有严格要求的应用。对于寻求高性能解决方案的设计工程师来说,这款产品是一个非常值得推荐的选择。

NVMFWS4D5N08XT1G参数

参数
包装方式 卷带包装

NVMFWS4D5N08XT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVMFWS4D5N08XT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR ON SEMICONDUCTOR NVMFWS4D5N08XT1G NVMFWS4D5N08XT1G数据手册

NVMFWS4D5N08XT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.7211 ¥ 6.3821
4500+ $ 0.7147 ¥ 6.3251
库存: 1500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 9573.15
直接购买
加入购物车
