NCV59801CML120TCG

产品分类:
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: 863-CV59801CML120TCG
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR  NCV59801CML120TCG

NCV59801CML120TCG概述


    产品简介


    产品类型和主要功能
    NCV59801 是一款1A低压差线性稳压器(LDO),具备高电源抑制比(PSRR)、低噪声和低静态电流的特点。它适用于RF和敏感模拟电路的应用,能够调节输出电压至最低0.6V,同时提供出色的负载瞬态响应。该器件还配备了一个开漏集电极输出的“电源好”信号,用于状态指示。
    应用领域
    - 通信系统
    - 车载网络
    - 车载远程通信、娱乐及仪表板系统
    - 普通汽车用途

    技术参数


    | 参数名称 | 规格范围 |

    | 输入电压范围 | 1.6V 至 5.5V |
    | 输出电压精度 | ±0.7%(25°C) |
    | 过载和温度范围内精度 | ±1% |
    | 静态电流 | 典型值 35μA |
    | 关断电流 | 典型值 0.1μA |
    | 最低压差电压 | 典型值 120mV(3.3V时1A) |
    | 电源抑制比 | 典型值 85dB(100mA,1kHz) |
    | 输出噪声 | 10μVRMS(固定版本) |
    | 陶瓷电容要求 | 4.7μF |
    | 操作温度范围 | -40°C 至 150°C |

    产品特点和优势


    1. 高电源抑制比:能够抑制电源电压变化带来的干扰。
    2. 低静态电流:降低功耗,提高能效。
    3. 低噪声设计:输出稳定,适合对噪声敏感的应用场合。
    4. 电源好信号:提供一个开放集电极的“电源好”信号,可以用来指示电源是否正常工作。
    5. 温度稳定性:具备优秀的温度稳定性,确保在各种温度条件下表现一致。

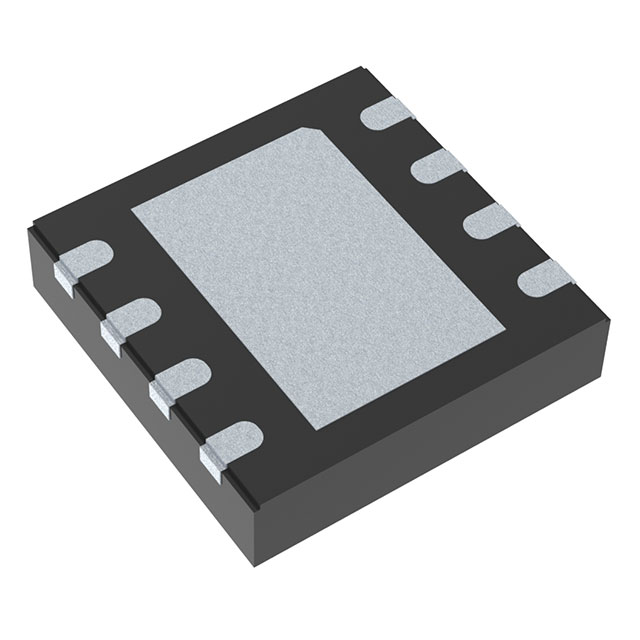

    6. 易于集成:紧凑的封装(DFNW8 3mm x 3mm 和 WDFNW6 2mm x 2mm)使得它便于集成到现有电路中。

    应用案例和使用建议


    典型应用
    - 通信系统:需要高电源抑制比和低噪声的无线通讯模块。
    - 车载网络:车辆内部的各种控制单元。
    - 车载远程通信、娱乐及仪表板系统:确保车载系统的稳定运行。
    使用建议
    1. 输入电容:连接至少4.7μF的陶瓷电容器以减少输入电压波动的影响。
    2. 输出电容:推荐使用4.7μF或更高的陶瓷电容,以保证良好的性能和稳定性。
    3. 布局布线:PCB上的VIN和GND走线应尽量宽,减少阻抗,避免噪声干扰。
    4. 输出电压斜率控制:选择适当的输出电压斜率控制选项,如5mV/μs、10mV/μs、30mV/μs和100mV/μs。

    兼容性和支持


    - 封装选项:提供DFNW8 3mm x 3mm 和 WDFNW6 2mm x 2mm两种封装,适合不同应用需求。
    - 支持:由厂商提供详细的技术文档和支持服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 输出电压不稳定
    - 解决方法:检查输入电容和输出电容是否符合规范,确保足够的容量和合适的ESR值。
    2. 电源好信号不工作
    - 解决方法:检查电源路径是否有松动或不良接触,确认外部上拉电阻是否正确连接。
    3. 静态电流过高
    - 解决方法:检查电路是否有短路或接触不良的情况,重新调整电路布局和组件配置。

    总结和推荐


    综合评估:
    - NCV59801具备出色的电源抑制能力和低噪声特性,适合应用于对电源质量要求较高的场景。
    - 具备良好的温度稳定性和可靠的过载保护功能,能够在恶劣的工作环境中稳定运行。
    - 封装小巧,易于集成,适用于各种不同的应用场景。
    推荐使用:
    考虑到其卓越的性能和可靠性,强烈推荐将NCV59801应用于需要高精度、低噪声和良好电源管理的各类电子产品中。

NCV59801CML120TCG参数

参数
包装方式 卷带包装

NCV59801CML120TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV59801CML120TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR ON SEMICONDUCTOR NCV59801CML120TCG NCV59801CML120TCG数据手册

NCV59801CML120TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.84 ¥ 15.548
10+ $ 0.9741 ¥ 8.2307
25+ $ 0.8131 ¥ 6.8703
100+ $ 0.6028 ¥ 5.0937
250+ $ 0.4568 ¥ 3.8603
1000+ $ 0.4126 ¥ 3.4861
3000+ $ 0.311 ¥ 2.6283
9000+ $ 0.3014 ¥ 2.5464
库存: 2978
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.54
