NLAS2750MUTAG

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 模拟开关, UQFN封装, 10引脚, 表面贴装
供应商型号: FL-NLAS2750MUTAG
供应商: 海外现货
标准整包数: 1

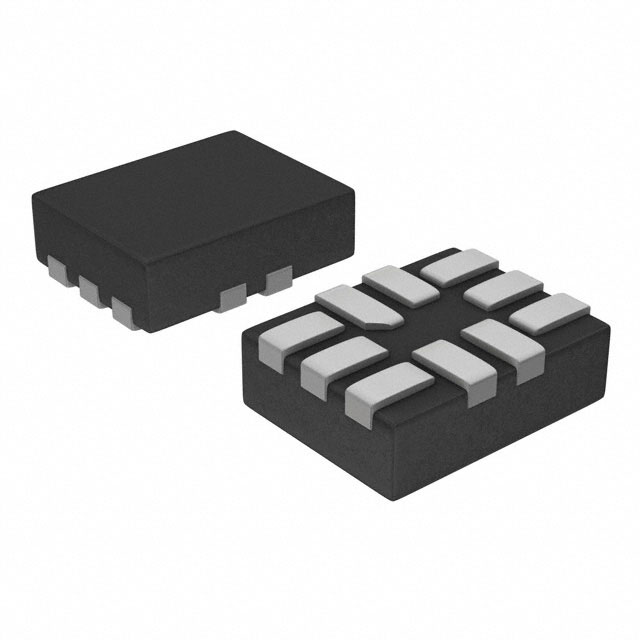

ON SEMICONDUCTOR 其他接口芯片 NLAS2750MUTAG

NLAS2750MUTAG概述

    NLAS2750低电压双SPDT模拟开关技术手册解析

    产品简介


    NLAS2750是一款双通道单刀双掷(SPDT)低阻抗模拟开关,它可以在1.8V至5.0V的单电源下运行。此开关为双向开关,能够处理负电压摆动的音频信号,且无需直流隔离电容。它广泛应用于手机和便携式媒体播放器等设备中,特别是在需要高可靠性和低功耗的应用场景。

    技术参数


    - 电源电压范围:1.8V至5.0V
    - 输入输出电压范围:−2.5V至VCC
    - 最大电流:±250mA(连续),±500mA(脉冲)
    - 工作温度范围:−40°C至+85°C
    - 静态电流:≤250nA
    - 引脚封装:10引脚UQFN封装,尺寸1.4mm x 1.8mm
    - 最大功耗:200mW

    产品特点和优势


    - 可切换负电压摆动的音频信号:无需额外的直流隔离电容,简化了电路设计。
    - 低导通电阻:典型值为1.3Ω,确保信号传输的高效性。
    - 低电压数字控制逻辑:最低工作电压为1.8V,适应多种应用需求。
    - 低功耗:静态电流低至250nA,适用于电池供电设备。
    - 无铅封装:符合环保要求,适合绿色电子产品生产。

    应用案例和使用建议


    - 典型应用:手机和便携式媒体播放器,例如耳机插孔和麦克风切换。
    - 使用建议:
    - 确保信号源的电压在规定范围内,避免超出最大额定值。
    - 在高温环境下使用时,注意散热以防止过热。
    - 使用时确保输入输出之间的信号路径保持一致,以减少信号失真。

    兼容性和支持


    - 兼容性:与多种数字和模拟信号接口兼容,适用于多种通信协议。
    - 支持和服务:制造商提供详尽的技术文档和客户支持服务,以帮助用户正确安装和使用。

    常见问题与解决方案


    - 问题1:电源电压超过限定值
    - 解决方案:确保电源电压在指定范围内,可通过外接稳压器来稳定电源。
    - 问题2:信号失真严重
    - 解决方案:检查信号路径的匹配情况,确保所有组件之间匹配良好,必要时添加阻抗匹配网络。

    总结和推荐


    NLAS2750低电压双SPDT模拟开关具备显著的优点,如低导通电阻、低功耗和宽电压工作范围,非常适合于各种移动设备和消费电子产品中。在正确的使用和维护下,这款开关将大大提升系统的可靠性和性能。因此,强烈推荐在相关应用场景中采用NLAS2750。

NLAS2750MUTAG参数

参数
长*宽*高 1.8mm(长度)*1.4mm(宽度)
通用封装 UQFN-10
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

NLAS2750MUTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLAS2750MUTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR NLAS2750MUTAG NLAS2750MUTAG数据手册

NLAS2750MUTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4871 ¥ 4.0963
库存: 4858
起订量: 1232 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.09
直接购买
加入购物车
