NL17SZ32DBVT1G

产品分类: 逻辑门
厂牌: ON SEMICONDUCTOR
产品描述: 4.5ns@ 5V,50pF 2 1 1.65V 5.5V 32mA 或门 32mA SC-74A-5 贴片安装
供应商型号: AV-S-ONSNL17SZ32DBVT1G
供应商: Avnet
标准整包数: 3000

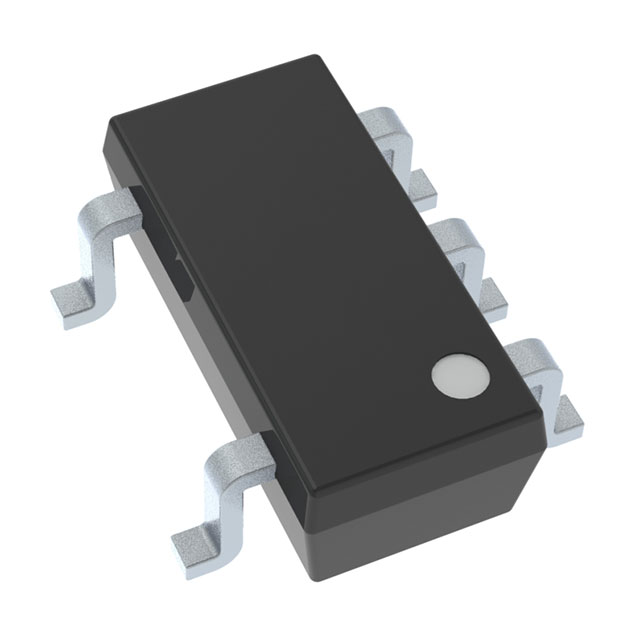

ON SEMICONDUCTOR 逻辑门 NL17SZ32DBVT1G

NL17SZ32DBVT1G概述

    # 单路双输入或门(NL17SZ32)技术手册解析

    一、产品简介


    基本介绍
    NL17SZ32 是一款单路双输入或门(OR Gate)集成电路,具有小巧紧凑的封装形式。该器件专为低压至中压范围的供电设计,适用于多种电子应用领域,包括消费电子、工业控制和汽车电子等。
    主要功能
    - 逻辑运算:实现两个输入信号的逻辑“或”运算。
    - 支持高输入电压:输入端口可承受高达5.5V的过电压。
    - 电源管理支持:具备部分断电保护功能(IOFF),能够在低功耗模式下正常运行。
    应用领域
    - 消费类电子产品
    - 工业自动化设备
    - 汽车电子系统
    - 医疗设备接口电路

    二、技术参数


    | 参数类别 | 技术指标 |

    | 供电电压范围 | 1.65 V 至 5.5 V |
    | 输入低电平电压(VIL) | 0.35 VCC 至 0.65 VCC |
    | 输入高电平电压(VIH) | 0.70 VCC 至 1.00 VCC |
    | 输出高电平电压(VOH) | ≥ VCC - 0.1V |
    | 输出低电平电压(VOL) | ≤ 0.4V |
    | 传播延迟时间(tPLH/tPHL) | 在不同供电电压和负载条件下为2.2ns 至 12.7ns |
    | 输入电容 | 2.5 pF |
    | 输出电容 | 2.5 pF |
    工作温度范围:-55°C 至 +125°C
    最大存储温度:-65°C 至 +150°C

    三、产品特点和优势


    独特功能
    1. 宽泛的工作电压范围:支持1.65V到5.5V的供电电压,适合多种电池供电及不同电源系统的应用场景。
    2. 卓越的抗噪能力:输入端支持高达5.5V的过电压防护,确保在高噪声环境下稳定运行。
    3. 低功耗设计:提供部分断电保护功能,大幅降低待机状态下的功耗。
    4. 小型化封装:支持SC-88A、SOT-553等多种超小型封装形式,满足空间敏感型设计需求。
    市场竞争力
    - 高可靠性:符合RoHS标准且无卤素、无铅,适合环保要求严格的现代电子制造。
    - 通用性强:逻辑门芯片广泛适用于各种逻辑电路设计,灵活性强。

    四、应用案例和使用建议


    应用案例
    1. 信号放大电路:NL17SZ32可用作信号放大器,通过逻辑运算实现信号增强或切换。
    2. 复位电路:在嵌入式系统中,作为复位信号的触发器使用。
    3. 多通道监控:利用其或门特性实现多个输入信号的整合处理。
    使用建议
    - 热设计注意事项:确保良好的散热设计以避免芯片过热,尤其是在高温环境下使用时。
    - 引脚连接验证:在组装过程中仔细核对引脚编号,避免错误接线导致的功能失效。
    - 外部滤波电容:建议在外接输入引脚添加适当容量的去耦电容以提高抗干扰能力。

    五、兼容性和支持


    兼容性
    - 支持与其他逻辑门芯片级联使用,构成复杂逻辑电路。
    - 兼容主流PCB制造工艺,适应不同生产要求。
    支持服务
    - ON Semiconductor 提供详尽的技术文档和技术支持,涵盖设计指南、仿真工具和测试方法。
    - 提供完善的质量管理体系,确保长期稳定的供货能力。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 传输延迟时间不符合要求 | 检查供电电压是否稳定,重新校准外围电容值。 |
    | 输入输出电压异常 | 确认输入电压是否在允许范围内,检查焊接点是否虚焊。|
    | 设备工作不稳定 | 更换高质量的电容,确保引脚正确连接并避免过热。 |

    七、总结和推荐


    综合评估
    NL17SZ32 是一款高度集成、功能强大的单路双输入或门逻辑芯片,其优异的性能指标和灵活的应用场景使其成为众多设计的理想选择。产品的小型化封装、高可靠性以及广泛的温度适应性进一步增强了其市场竞争力。
    推荐使用
    我们强烈推荐 NL17SZ32 用于需要高性能逻辑运算的小型化电路设计中。尤其在汽车电子、工业控制及消费类电子产品领域,该芯片能够提供显著的设计优化和成本效益。

NL17SZ32DBVT1G参数

参数
栅极数量 -
输入数量 2
传播延迟时间 4.5ns@ 5V,50pF
逻辑系列 -
高电平输出电流 32mA
逻辑功能 或门
输出类型 -
电路数量 1
低电平输出电流 32mA
最小工作供电电压 1.65V
输出数量 -
施密特触发器输入 -
最大工作供电电压 5.5V
通用封装 SC-74A-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NL17SZ32DBVT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NL17SZ32DBVT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 逻辑门 ON SEMICONDUCTOR NL17SZ32DBVT1G NL17SZ32DBVT1G数据手册

NL17SZ32DBVT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9000+ $ 0.0262 ¥ 0.2318
27000+ $ 0.026 ¥ 0.2297
库存: 18000
起订量: 9000 增量: 3000
交货地:
最小起订量为:9000
合计: ¥ 2086.2
