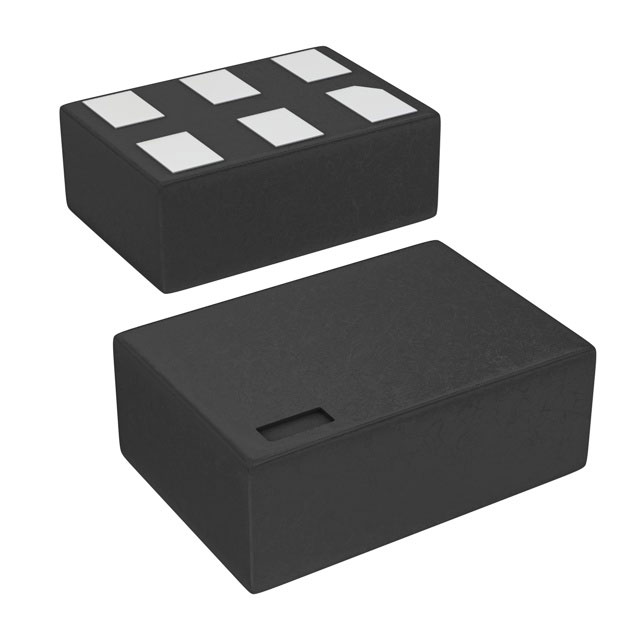

74AUP1G59L6X

产品分类: 逻辑门
厂牌: ON SEMICONDUCTOR
产品描述: 是 30ns 单端 1 3 2 1 800mV 3.6V 4mA Configurable Multiple Function AUP -50mA MICROPAK-6 贴片安装,黏合安装 1.45mm(长度)*1mm(宽度)
供应商型号: FL-74AUP1G59L6X
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 逻辑门 74AUP1G59L6X

74AUP1G59L6X概述


    产品简介


    74AUP1G59 — TinyLogic® 低功耗通用可配置两输入逻辑门(开漏输出)
    74AUP1G59 是一种由ON Semiconductor生产的低功耗、高性能、小型化的两输入逻辑门,适用于电池供电的便携式应用。它可以在广泛的低压范围内(0.8V到3.6V)正常工作,同时保证在全电压范围内的低静态和动态功耗。

    技术参数


    推荐工作条件
    - 电源电压 (VCC):0.8V 至 3.6V
    - 输入电压 (VIN):0V 至 3.6V
    - 输出电压 (VOUT):0V 至 3.6V
    - 最大输出电流 (IOL):在不同电压下的电流值为20μA至4.0mA
    - 输入泄漏电流 (IIN):±0.1µA 至 ±0.5µA
    - 功耗关断电流 (IOFF):0.2µA 至 0.6µA
    - 静态供电电流 (ICC):0.5µA 至 0.9µA
    - 热阻抗 (θJA):MicroPak™-6 为 500°C/W,MicroPak2™-6 为 560°C/W
    直流电气特性
    - 正阈值电压 (VP):根据 VCC 不同变化,最小值为0.30V,最大值为1.31V
    - 负阈值电压 (VN):根据 VCC 不同变化,最小值为0.10V,最大值为1.24V
    - 滞回电压 (VH):根据 VCC 不同变化,最小值为0.07V,最大值为1.31V
    - 低电平输出电压 (VOL):根据 VCC 和输出电流不同变化
    - 传播延迟 (tPZL, tPLZ):根据 VCC 不同变化,最小值为1.0ns,最大值为18.9ns

    产品特点和优势


    74AUP1G59 具有多项独特功能和优势,使其在众多应用中脱颖而出。其中包括:
    - 宽电压范围:支持0.8V至3.6V的电源电压,适用于多种应用场合。
    - 低功耗:超低静态和动态功耗,确保长时间电池续航能力。
    - 高速性能:传输延迟仅为3.2ns,非常适合高频信号处理。
    - 可配置性:提供多种逻辑函数选择,通过配置不同的输入实现AND、NAND、OR、NOR、XNOR等功能。
    - 高可靠性:满足严格的工业标准,具备优秀的电气特性和稳定性。

    应用案例和使用建议


    应用案例:
    74AUP1G59 广泛应用于便携式设备、消费电子、计算机外围设备等领域。例如,在数字电路中作为基础逻辑单元,用于构建复杂逻辑系统。
    使用建议:
    - 确保所有未使用的输入保持固定的高电平或低电平状态,避免浮置。
    - 在设计电路时,注意输入和输出的电容特性,以防止信号失真。
    - 考虑到不同应用中的电源电压差异,确保选择合适的供电电压范围。

    兼容性和支持


    74AUP1G59 采用6引脚 MicroPak™ 和 MicroPak2™ 封装,具有两种不同的物理尺寸。该产品与市场上主流的电子元件和设备具有良好的兼容性。ON Semiconductor 提供全面的技术支持,包括产品文档、样品请求、技术支持热线等服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    问题1:如何配置逻辑门以实现特定功能?
    解决方案:通过参考功能选择表和逻辑配置图,根据需要选择适当的连接方式,实现AND、NAND、OR等逻辑功能。
    问题2:如何确保正确的接地连接?
    解决方案:确保每个输入端和输出端的接地连接稳定可靠,避免浮置输入导致的信号干扰。

    总结和推荐


    74AUP1G59 以其出色的低功耗、高速度和多功能性,在便携式设备和消费电子产品中表现出色。其高可靠性和广泛的适用性使其成为工程师在设计复杂逻辑系统时的理想选择。推荐用户在需要高性能、低功耗逻辑门的应用中考虑使用 74AUP1G59。

74AUP1G59L6X参数

参数
高电平输出电流 -50mA
栅极数量 2
低电平输出电流 4mA
最小工作供电电压 800mV
逻辑功能 Configurable Multiple Function
传播延迟时间 30ns
输出数量 1
电路数量 1
最大工作供电电压 3.6V
逻辑系列 AUP
输入数量 3
施密特触发器输入
输出类型 单端
长*宽*高 1.45mm(长度)*1mm(宽度)
通用封装 MICROPAK-6
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装
