FSUSB30MUX

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 开关电源芯片, 1输出, 10引脚
供应商型号: FSUSB30MUX
供应商: 国内现货
标准整包数: 10

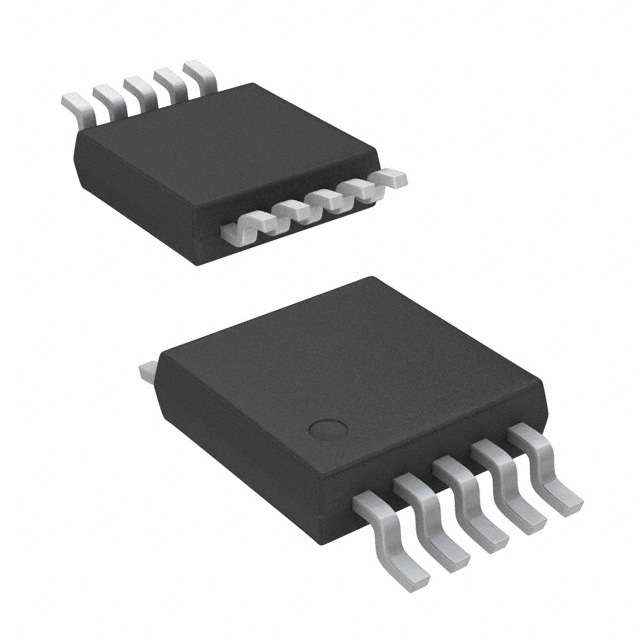

ON SEMICONDUCTOR 其他接口芯片 FSUSB30MUX

FSUSB30MUX概述


    产品简介


    FSUSB30:低功耗双端口高速USB 2.0(480Mbps)开关
    产品类型: 低功耗双端口高速USB 2.0开关
    主要功能: 用于在两个高速(480Mbps)源之间切换,支持Hi-Speed(480Mbps)和Full-Speed(12Mbps)源。
    应用领域: 手机、PDA、数码相机、笔记本电脑LCD显示器、电视、机顶盒等设备。

    技术参数


    技术规格
    - 工作电压范围: 3.0V至4.3V
    - 存储温度范围: -65°C至+150°C
    - 绝对最大额定值: 输入和输出负电压额定值可超过规定的电流
    - 输入电压: 0V至VCC
    - 开关电压: 0V至VCC
    性能参数
    - 导通电阻: 6.5Ω(典型值)
    - 关闭泄漏电流: 2.0μA(最大值)
    - 开启电流: 1μA(最大值)
    - 容性负载: 3.7pF(典型值)
    电气特性
    - 带宽: >720MHz(-3dB)
    - 静电放电保护: 8kV
    - 钳位二极管电压: 1.2V(最大值)
    - 开关时间: 13ns(典型值)
    工作环境
    - 操作温度范围: -40°C至+85°C
    - 热阻: 250°C/W(10 MicroPak)

    产品特点和优势


    独特功能和优势
    - 低导通电阻: 6.5Ω(典型值),确保信号传输损耗小
    - 低容性负载: 3.7pF(典型值),减少信号失真
    - 高带宽: >720MHz,适合高速信号传输
    - 强大的ESD保护: 8kV,提升系统可靠性
    - 低功耗: 最大1μA,适合便携式设备

    应用案例和使用建议


    实际应用场景
    - 手机、PDA: 由于其低功耗特性,非常适合用于便携式设备。
    - 数码相机、打印机、笔记本电脑: 高速数据传输需求,适合多接口设备。
    使用建议
    - 避免电源波动: 确保稳定的供电以提高信号完整性。
    - 添加保护电路: 在USB总线与VCC之间添加100Ω电阻,保护芯片免受过压冲击。
    - 遵循制造商指南: 使用合适的测试设备进行校准和验证。

    兼容性和支持


    兼容性
    - 封装选项: 10-lead MicroPak、10-lead MSOP、10-lead UMLP
    - 兼容USB 2.0规范
    厂商支持
    - ON Semiconductor提供技术支持和维修服务:可通过官网获取最新信息和支持文档。

    常见问题与解决方案


    常见问题
    1. 过压保护不足
    - 解决方案: 在VCC引脚与电源之间增加一个100Ω的串联电阻。
    2. 信号失真
    - 解决方案: 检查连接线路的长度和走线设计,减少外部干扰。
    3. 功耗过高
    - 解决方案: 确保输入控制电压保持稳定,减少功耗。

    总结和推荐


    综合评估
    - 主要优点:
    - 极低的导通电阻和容性负载,确保信号质量。
    - 广泛的工作温度范围和卓越的ESD保护能力。
    - 适用于各种便携式和高性能设备,特别是在需要低功耗和高速数据传输的应用中。
    推荐
    - 总体评价: FSUSB30是一款高度可靠且高效的低功耗双端口高速USB 2.0开关,非常适合现代便携式和高性能设备的需求。强烈推荐在各种应用中使用。

FSUSB30MUX参数

参数
长*宽*高 3mm(长度)*300cm(宽度)
通用封装 MSOP-10
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 卷带包装

FSUSB30MUX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSUSB30MUX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR FSUSB30MUX FSUSB30MUX数据手册

FSUSB30MUX封装设计

查看详情并下载
Symbol
Footprint
3D Model
