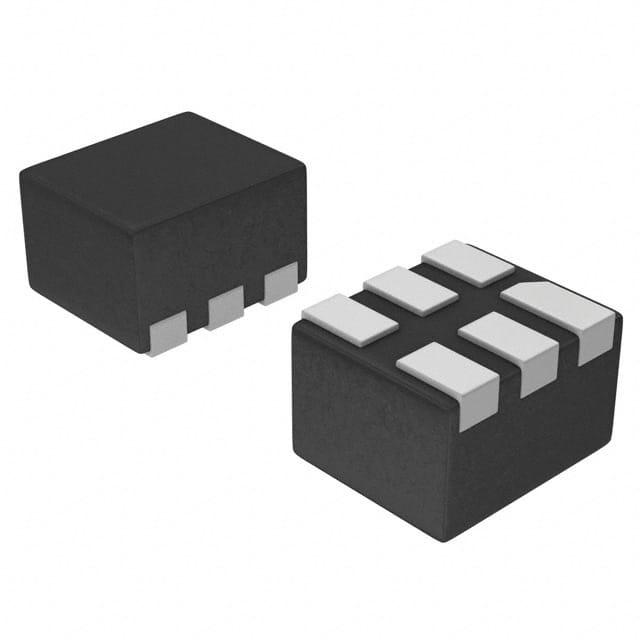

NLAS5123MNR2G

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Analog Switch Single SPDT 6-Pin WDFN T/R
供应商型号: CY-NLAS5123MNR2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 其他接口芯片 NLAS5123MNR2G

NLAS5123MNR2G概述

    NLAS5123 SPDT, 1Ω RON Switch 技术手册解析

    产品简介


    NLAS5123 是一款单电源操作的低 RON SPDT(单刀双掷)模拟开关。这款器件专为低工作电压、高电流的手机应用中的扬声器输出切换而设计。它可以用于平衡立体声音频的切换,并且能够处理单声道模式下的麦克风、扬声器和铃声发生器。此外,NLAS5123 配备了断开-再接通(BBM)功能。

    技术参数


    以下是 NLAS5123 的关键技术和性能参数:
    - 工作电压范围:1.65 V 至 5.5 V
    - RON 典型值:在 VCC=4.5 V 时典型值为 1.0 Ω
    - 连续电流额定值:每个开关 ±300 mA
    - 静态功率消耗:极低
    - 输入电压范围:0 至 VCC
    - 传播延迟时间(tPHL/tPLH):在 2.7 V 至 4.5 V 范围内,典型值为 2.0 ns
    - 断开时间(tOFF):在 2.7 V 至 4.5 V 范围内,典型值为 20 ns 至 25 ns
    - 总谐波失真(THD):在 2.7 V 至 5.5 V 范围内,最大值为 0.012%

    产品特点和优势


    - 低 RON:典型值仅为 1.0 Ω,在大多数应用场景下能提供高效的信号传输。
    - 支持低工作电压:最低工作电压为 1.65 V,适用于各种电池供电的便携设备。
    - 断开-再接通功能(BBM):确保切换过程中不会同时连接两个端口,提高可靠性。
    - 低静态功耗:适用于需要长时间待机的应用场景。
    - 引脚兼容性和微型封装:提供 WDFN6 和 UDFN6 封装选项,便于集成到各类便携设备中。

    应用案例和使用建议


    应用案例:
    - 手机扬声器/麦克风切换
    - 铃声芯片/放大器切换
    - 立体声平衡(推拉式)切换
    使用建议:
    - 在设计电路时,需注意 NLAS5123 的 RON 特性,以保证信号的完整传输。特别是在音频应用中,要避免信号失真。
    - 在选择电源电压时,确保电源电压在 1.65 V 至 5.5 V 范围内,以保证最佳性能。
    - 使用该器件进行音频信号切换时,应考虑其传播延迟和断开时间,以避免信号同步问题。

    兼容性和支持


    - 兼容性:NLAS5123 支持与大多数常用的扬声器、麦克风和音频接口的兼容。
    - 支持:ON Semiconductor 提供详细的技术支持,包括产品文档、应用指南和技术支持热线。

    常见问题与解决方案


    - 问题:电源电压超出工作范围。
    - 解决方案:确保电源电压在 1.65 V 至 5.5 V 之间,以防止器件损坏。

    - 问题:信号失真严重。
    - 解决方案:检查电路设计中的信号路径,确保信号完整性不受影响。
    - 问题:温度过高导致性能下降。
    - 解决方案:保持工作环境温度在推荐范围内(-40°C 至 85°C),并采取散热措施。

    总结和推荐


    NLAS5123 SPDT 模拟开关是一款高性能的电子元件,特别适合用于低功耗、低噪声的音频应用。它的低 RON、断开-再接通功能和广泛的电压范围使其在手机和其他便携设备中具有显著优势。综合考虑其技术参数、特点和应用场景,我们推荐将其用于手机扬声器/麦克风切换、铃声芯片/放大器切换等应用场合。然而,在使用前需充分了解其工作条件,并参考官方文档进行电路设计和测试。

NLAS5123MNR2G参数

参数
长*宽*高 1.2mm(长度)*1mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

NLAS5123MNR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLAS5123MNR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR NLAS5123MNR2G NLAS5123MNR2G数据手册

NLAS5123MNR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
