NC7SZU04M5X

产品分类: 逻辑门
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 反相器, SOT-23封装, 表面贴装
供应商型号: CY-NC7SZU04M5X
供应商:
标准整包数: 1

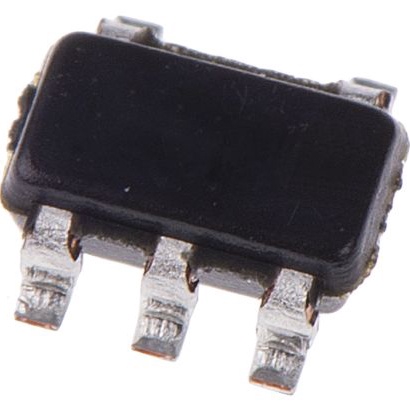

ON SEMICONDUCTOR 逻辑门 NC7SZU04M5X

NC7SZU04M5X概述

    NC7SZU04 TinyLogic UHS Unbuffered Inverter 技术手册

    产品简介


    NC7SZU04 是由 ON Semiconductor 公司生产的超高速系列 TinyLogic 中的一款单路无缓冲反相器。该产品特别设计用于晶体振荡器和模拟应用,利用先进的 CMOS 技术实现极高的速度与高输出驱动能力,同时保持低静态功耗。它能在较宽的工作电压范围内(1.65V 到 5.5V)提供稳定的性能。

    技术参数


    - 电源电压范围:1.65V 至 5.5V
    - 输出驱动:±16mA(4.5V VCC)
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +150°C
    - 最大绝对额定值
    - 电源电压 (VCC):-0.5V 至 6.0V
    - 输入直流电压 (VIN):-0.5V 至 6.0V
    - 输出直流电压 (VOUT):-0.5V 至 6.0V
    - DC 输入泄漏电流 (IIN):±10μA(VCC = 5.5V)
    - 静态供应电流 (ICC 或 IGND):±100mA(VCC = 5.5V)
    - 热阻抗:SC-74A 为 555°C/W;SC-88A 为 659°C/W;MicroPak-6 为 382°C/W
    - 功能输入电压
    - 高电平输入电压 (VIH):0.85 VCC 至 VCC(1.8V 至 5.5V)
    - 低电平输入电压 (VIL):0V 至 0.15 VCC(1.8V 至 5.5V)
    - 功能输出电压
    - 高电平输出电压 (VOH):1.55V 至 VCC(1.65V 至 5.5V)
    - 低电平输出电压 (VOL):0V 至 0.5V(1.65V 至 5.5V)
    - 交流特性
    - 传播延迟 (tPLH, tPHL):3.9ns 至 12.1ns(VCC = 1.65V 至 5.0V)

    产品特点和优势


    - 无缓冲设计:特别适用于晶体振荡器和模拟应用,保证了电路的高效能和低功耗。
    - 宽泛的工作电压:能够在1.65V至5.5V的电压范围内稳定工作,适应多种应用需求。
    - 高性能:在4.5V VCC下,输出驱动可达±16mA,比其他相同电压下工作的逻辑器件具有更好的性能。
    - 小封装:采用微小封装(如 MicroPak 和 MicroPak2),节省空间。
    - 环保材料:无铅、卤素及溴化物自由,符合RoHS标准。

    应用案例和使用建议


    NC7SZU04 主要应用于需要高可靠性和高效率的小型电子产品中,例如便携式医疗设备、通信设备和消费电子产品中的晶体振荡器和模拟电路部分。使用时需注意以下几点:
    - 未使用的输入端:必须接高电平或低电平,不能处于悬空状态。
    - 散热管理:由于高驱动特性,需要注意散热,避免过热损坏。
    - 测试条件:应在推荐的电气特性范围内进行测试和使用。

    兼容性和支持


    - 兼容性:与多数电子系统兼容,具体取决于具体的应用需求。
    - 支持信息:ON Semiconductor 提供详尽的技术文档和客户支持,可联系技术支持部门获取帮助。

    常见问题与解决方案


    1. 问题:过载导致设备失效。
    - 解决方案:确保在使用过程中遵守额定电流和电压限制,必要时添加外部保护电路。
    2. 问题:无法正常启动。
    - 解决方案:检查电源电压是否在指定范围内,以及是否有正确的接地连接。
    3. 问题:设备发热严重。
    - 解决方案:确认散热措施是否到位,增加散热片或者降低负载电流。

    总结和推荐


    NC7SZU04 是一款优秀的无缓冲反相器,凭借其超高速度、低功耗和小体积的优势,非常适合用于各种高性能应用。如果您正在寻找一款在晶体振荡器和模拟应用中表现出色的器件,这款产品是一个非常不错的选择。总体而言,强烈推荐使用 NC7SZU04,特别是在对可靠性要求较高的应用场景中。

NC7SZU04M5X参数

参数
逻辑功能 Inverter
输出类型 -
最小工作供电电压 1.65V
输入数量 1
低电平输出电流 16mA
逻辑系列 NC7SV
最大工作供电电压 5.5V
电路数量 1
栅极数量 -
传播延迟时间 5ns@ 5V,50pF
输出数量 -
施密特触发器输入
高电平输出电流 16mA
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

NC7SZU04M5X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NC7SZU04M5X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 逻辑门 ON SEMICONDUCTOR NC7SZU04M5X NC7SZU04M5X数据手册

NC7SZU04M5X封装设计

查看详情并下载
Symbol
Footprint
3D Model
