NC7WP00L8X

产品分类: 逻辑门
厂牌: ON SEMICONDUCTOR
产品描述: 否 7ns@ 3.3V,30pF 1 2 2 2 900mV 3.6V 2.6mA NAND Gate TinyLogic ULP 2.6mA MICROPAK 贴片安装,黏合安装 1.6mm*1.6mm*500μm
供应商型号: FL-NC7WP00L8X
供应商: 海外现货
标准整包数: 1

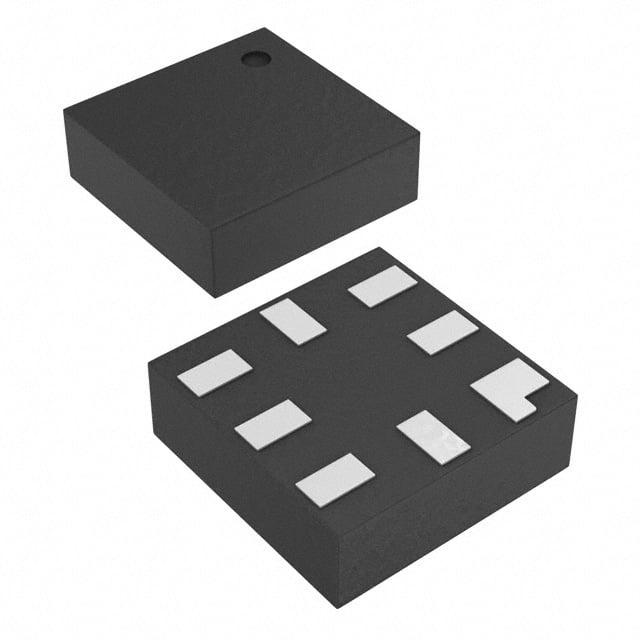

ON SEMICONDUCTOR 逻辑门 NC7WP00L8X

NC7WP00L8X概述

    NC7WP00 TinyLogic ULP-A Dual 2-Input NAND Gate 技术手册解析

    产品简介


    NC7WP00是一款超低功耗(Ultra-Low Power)双输入NAND门电路,专为电压范围在0.9V至3.6V的逻辑运算设计。这款产品采用了小巧的封装形式,特别适合需要节省空间的应用场景,例如便携式设备、移动通信设备及各种消费电子产品。

    技术参数


    - 电源电压:0.9V 至 3.6V
    - 传播延迟:2.1 ns (典型值,3.3V时)
    - 高电平输入电压:取决于电源电压范围
    - 低电平输入电压:取决于电源电压范围
    - 输出电流:源/汲2.6 mA (3.3V时)
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +150°C

    产品特点和优势


    1. 超低功耗:在0.9V到3.6V的宽泛电源电压范围内均能保持高效能和低功耗。
    2. 高压过载保护:输入/输出引脚可以承受高达3.6V的过电压,增加了电路的鲁棒性。
    3. 热稳定性:能够在极端的温度条件下工作,保证在广泛的工作环境中稳定运行。
    4. 环保材料:采用无铅、无卤化物和BFR-free的设计,符合RoHS标准,降低了对环境的影响。
    5. 兼容性:提供多种封装选择(US8和MicroPak),便于不同设计需求下的集成。

    应用案例和使用建议


    NC7WP00 NAND门电路非常适合于要求小体积和高效率的场合。它常被用于便携式设备、无线通信模块、智能手表等需要高性能但又受限于尺寸的应用中。使用建议如下:
    - 在设计过程中,考虑其超低功耗特性和宽工作电压范围,以确保系统能适应不同的电压条件。
    - 使用时需注意,尽管产品具备高压过载保护,但在实际应用中仍应遵循最佳实践来保护电路免受损坏。

    兼容性和支持


    - NC7WP00支持US8和MicroPak两种封装形式,具有较好的设计灵活性。
    - ON Semiconductor公司提供详尽的技术文档和支持服务,帮助客户解决设计和应用中的问题。

    常见问题与解决方案


    - 问题1:如何判断设备是否处于功率下降模式?
    - 解决方案:检查VCC是否等于0V,若为真,则设备处于功率下降模式。
    - 问题2:如何验证输入信号质量?
    - 解决方案:通过测量VIL和VIH阈值电压来确认输入信号是否在预期范围内。

    总结和推荐


    NC7WP00 TinyLogic ULP-A NAND门电路凭借其卓越的性能和广泛的应用场景,在市场上具有显著的竞争优势。其超低功耗、高可靠性及多种封装选项使其成为众多设计工程师的理想选择。强烈推荐此产品用于需要高性能逻辑门电路的小型电子设备中。

NC7WP00L8X参数

参数
最小工作供电电压 900mV
电路数量 2
低电平输出电流 2.6mA
输出类型 -
逻辑系列 TinyLogic ULP
逻辑功能 NAND Gate
输入数量 2
栅极数量 2
传播延迟时间 7ns@ 3.3V,30pF
施密特触发器输入
输出数量 1
高电平输出电流 2.6mA
最大工作供电电压 3.6V
长*宽*高 1.6mm*1.6mm*500μm
通用封装 MICROPAK
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NC7WP00L8X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NC7WP00L8X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 逻辑门 ON SEMICONDUCTOR NC7WP00L8X NC7WP00L8X数据手册

NC7WP00L8X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.236 ¥ 1.9988
库存: 130000
起订量: 2525 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.99
