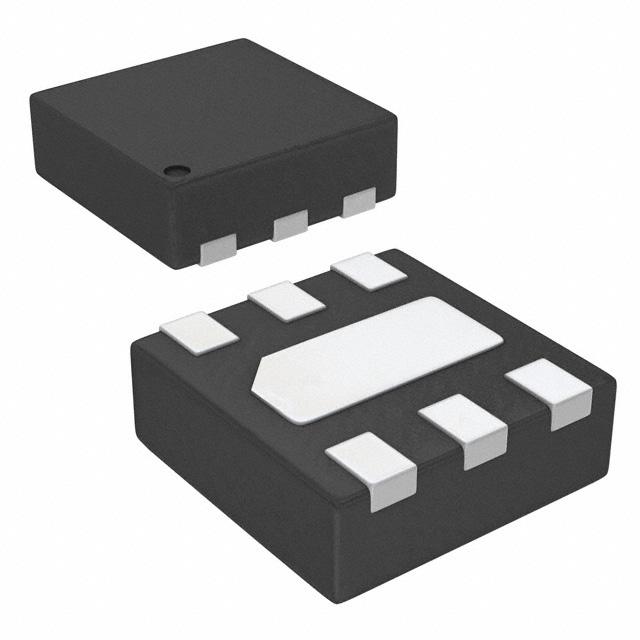

FAN54120MP420X

产品分类: 电池管理芯片
厂牌: ON SEMICONDUCTOR
产品描述: 500mA(Max) 2.5V 4V 4.5V 6V 锂离子电池,锂聚合物电池 导线安装,贴片安装 2mm(长度)*2mm(宽度)
供应商型号: 488-FAN54120MP420XTR-ND
供应商: Digi-Key
标准整包数: 3000
ON SEMICONDUCTOR 电池管理芯片 FAN54120MP420X

FAN54120MP420X概述

    500 mA USB Compatible Single Cell Li-Ion Linear Charger with "Power Back" Capability

    1. 产品简介


    FAN54120 是一款专为单节锂离子或聚合物电池设计的小型、低成本且完全集成的充电器。该产品支持死电池复苏、预充、快速充电和浮充状态,适用于多种便携式电子设备。其主要功能包括:
    - 支持死电池复苏、预充、快速充电和浮充状态
    - 快速充电电流可通过外部电阻设置
    - 工厂预设的预充电流和充电完成电流分别为快速充电电流的1/5.2和1/10
    - 无需用户交互或主动监督即可使用
    - 开漏 STAT 引脚提供充电和/或故障状态指示
    - 具备“Power Back”功能,可从电池为配件供电

    2. 技术参数


    以下是FAN54120的技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4 | 5.0 | 6.0 | V |
    | 电池电压范围 | 2.5 | 3.9 | 4.5 | V |
    | 环境温度范围 | -30 | 25 | 85 | °C |
    | 结温范围 | -30 | 120 | °C |
    | 快速充电电流范围 | 50 | 500 | mA |
    | 预充电流范围 | IFAST/5.2 | IFAST/10 | mA |
    | 充电完成电流范围 | IFAST/10 | mA |
    | 浮充电压范围 | 4.20 | 4.35 | V |
    | 输入过电压保护阈值 | 6.0 | 6.3 | 6.6 | V |
    | 热关断阈值 | 130 | 145 | 160 | °C |

    3. 产品特点和优势


    FAN54120的主要特点和优势如下:
    - 高精度充电电压:±0.5%的充电电压精度,确保电池充电的安全性和高效性。
    - 灵活的快速充电电流设置:通过外部电阻轻松调整快速充电电流。
    - 超低电池放电电流:<120 nA,延长电池寿命。
    - 真反向电流阻断:防止电池反向电流流动,增加安全性。
    - 适应性热调节:根据芯片温度自动调节充电电流,确保稳定运行。
    - 支持JEITA安全充电操作:通过外部NTC热敏电阻实现安全充电功能。
    - “Power Back”功能:允许从电池为外部设备供电,提高灵活性和实用性。

    4. 应用案例和使用建议


    应用案例:
    - 物联网设备(IoT Devices)
    - 电子烟/蒸汽设备(E-Cigs / Vapes)
    - 个人移动设备(如游戏机、相机等)
    - 玩具
    - 销售点仪器(Point-of-Sale Instruments)
    使用建议:
    - 在选择外部组件时,确保选用符合规格的电容器和电阻器。
    - 在高温环境下使用时,需特别注意热管理,以避免过热导致的损坏。
    - 使用“Power Back”功能时,确保电池电压足够高以支持外部设备供电。

    5. 兼容性和支持


    FAN54120具有良好的兼容性,可以与多种电池和电源适配器配合使用。此外,厂商提供了详细的技术文档和支持服务,包括数据手册、应用指南和技术支持热线,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题1:充电电流不正确。
    - 解决方案:检查外部电阻值是否正确,确保与预期值一致。
    - 问题2:电池放电电流过大。
    - 解决方案:检查电路连接是否正确,确保没有短路现象。
    - 问题3:“Power Back”功能无法正常工作。
    - 解决方案:确认电池电压是否足够高,以及STAT引脚是否正确连接。

    7. 总结和推荐


    综上所述,FAN54120是一款高性能、多功能的单节锂离子电池充电器,具备精准的充电电压控制、灵活的充电电流设置和强大的保护机制。其广泛的应用范围和易用性使其成为众多便携式电子设备的理想选择。强烈推荐在需要高效、可靠充电解决方案的项目中使用FAN54120。

FAN54120MP420X参数

参数
最大工作供电电压 6V
最小输出电压 2.5V
功能 -
故障保护 -
接口类型 -
最小工作供电电压 4V
输出电流 500mA(Max)
最大输出电压 4.5V
电池类型 锂离子电池,锂聚合物电池
长*宽*高 2mm(长度)*2mm(宽度)
安装方式 导线安装,贴片安装
包装方式 卷带包装

FAN54120MP420X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN54120MP420X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电池管理芯片 ON SEMICONDUCTOR FAN54120MP420X FAN54120MP420X数据手册

FAN54120MP420X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3691 ¥ 3.0892
6000+ $ 0.3412 ¥ 2.8558
9000+ $ 0.3271 ¥ 2.7373
15000+ $ 0.325 ¥ 2.7198
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 9267.6
