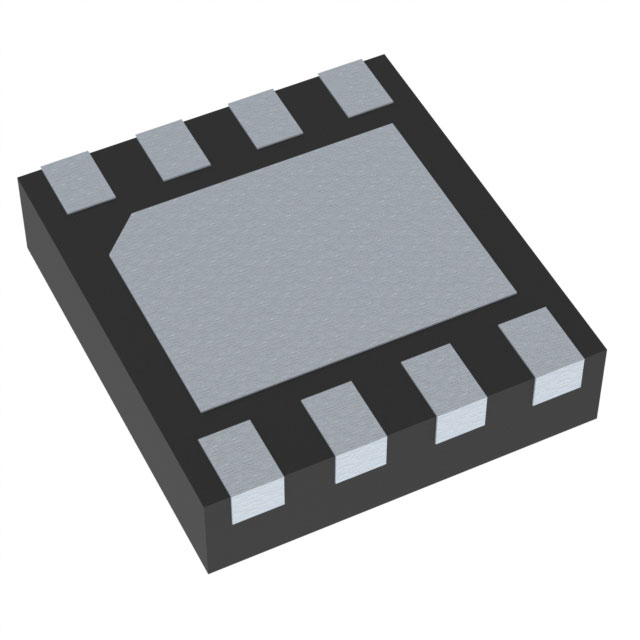

NCP367DPMUECTBG

产品分类: 电池管理芯片
厂牌: ON SEMICONDUCTOR
产品描述: 2.8A 1.2V 30V 28V 锂离子电池 DFN 贴片安装,黏合安装 2mm(长度)*2.2mm(宽度)
供应商型号: NCP367DPMUECTBGOSCT-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 电池管理芯片 NCP367DPMUECTBG

NCP367DPMUECTBG概述

    NCP367电池充电前端保护装置技术手册

    产品简介


    NCP367是一款电池充电前端保护装置,适用于USB和AC/DC供电。它能够检测到错误的充电条件时,通过断开系统输出引脚来保护系统免受损害。该装置具有正向过压保护,可承受最高至+30 V的电压。得益于极低的电流消耗,NCP367与USB充电兼容。其内置PMOS FET可以减少外部设备的需求,从而降低系统成本并减小电路板面积。

    技术参数


    - 输入电压范围:1.2 V至28 V
    - 过压保护阈值:+30 V
    - 欠压锁存阈值(UVLO):1.75 V至1.9 V
    - 过流保护阈值(OCP):可调节,最大2.8 A
    - 热关机温度:150°C
    - 热关机滞回:30°C
    - 启动延迟时间:15至45 ms
    - 过流响应时间:1.2至3.0 ms
    - 封装形式:QFN-16,DFN 2.2x2 mm
    - 工作温度范围:-40°C至+85°C

    产品特点和优势


    1. 快速断开时间:可在输入电压超过过压阈值时瞬间断开输出。
    2. 极低电流消耗:符合USB充电标准。
    3. 内置电池电压监测:持续监控锂离子电池电压,确保充电过程中的安全性。
    4. 外部可调过流保护:通过外部电阻调整过流保护阈值。
    5. 热关机保护:防止设备过热。
    6. 内置ESD保护:达到IEC 61000-4-2标准(接触15 kV,空气8 kV)。

    应用案例和使用建议


    NCP367广泛应用于USB设备、移动电话、个人数字设备及MP3播放器等。在设计电路时,应注意以下几点:
    1. 在电池电压感测端口连接一个串联电阻,以实现更精确的电流限制。
    2. 使用1μF或更大的低ESR陶瓷电容器连接在输入端和地之间,确保稳定性。
    3. 使用合适的外部电阻来调节过流保护阈值,以适应不同的充电需求。

    兼容性和支持


    NCP367具有良好的兼容性,可以与多种电源适配器和USB接口配合使用。此外,制造商提供了详细的文档和支持服务,以帮助用户正确使用该产品。

    常见问题与解决方案


    1. 问题:如何设置过流保护阈值?
    - 解决方案:使用外部电阻连接在ILIM和地之间,通过调整电阻值来改变过流保护阈值。

    2. 问题:如何避免过电压?
    - 解决方案:确保输入电压不超过30 V,可以通过外部硬件或软件手段进行过电压保护。
    3. 问题:如何处理热关机?
    - 解决方案:如果出现过热情况,设备将自动进入热关机状态。恢复正常操作前,需要冷却设备。

    总结和推荐


    综上所述,NCP367是一款高性能的电池充电前端保护装置,具备全面的功能和卓越的可靠性。对于需要高精度过流保护、过压保护以及低功耗特性的应用来说,NCP367是理想的选择。因此,我们强烈推荐使用这款产品。

NCP367DPMUECTBG参数

参数
接口类型 -
功能 -
最大输出电压 30V
最小工作供电电压 1.2V
输出电流 2.8A
最小输出电压 -
故障保护 -
最大工作供电电压 28V
电池类型 锂离子电池
长*宽*高 2mm(长度)*2.2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
