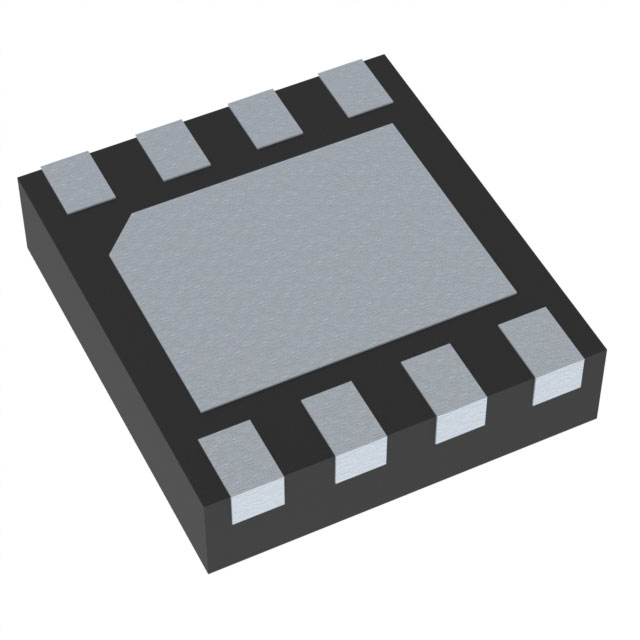

NCP367OPMUEOTBG

产品分类: 电池管理芯片
厂牌: ON SEMICONDUCTOR
产品描述: 2.8A 1.2V 30V 28V 锂离子电池 DFN 贴片安装,黏合安装 2mm(长度)*2.2mm(宽度)
供应商型号: SEU-NCP367OPMUEOTBG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 电池管理芯片 NCP367OPMUEOTBG

NCP367OPMUEOTBG概述

    NCP367 充电前端保护芯片技术手册

    产品简介


    NCP367 是一种充电路径保护装置,它可以在检测到错误充电条件时断开系统与其输出端口的连接。这款器件可以对系统的正向过压提供高达 +30V 的保护,非常适合于USB充电。NCP367 使用内部PMOS FET,无需外部设备,这不仅减少了系统成本,还减小了应用板的PCB面积。主要应用于便携式设备的锂离子电池充电保护,包括USB设备、移动电话、外围设备、个人数字助理、MP3播放器等。

    技术参数


    - 输入电压范围:1.2 V 至 28 V
    - 过压保护阈值:最高至 +30 V
    - 过流保护阈值:最高可达 2.85 A(可调整)
    - 欠压锁存阈值:1.85 V
    - 启动延迟时间:15 ms 至 45 ms
    - 热关机温度:150°C
    - 最大电流消耗:3.4 A
    - 封装形式:8 引脚 QFN 2.2x2 mm
    - 工作环境温度:-40°C 至 +85°C

    产品特点和优势


    NCP367 集成了多种保护机制,如过压保护、过流保护、热关机保护等,确保了系统的稳定运行。通过内置的PMOS FET和调节逻辑引脚,NCP367 可以适应不同类型的充电源(如USB 和墙充),并且具有非常低的静态电流消耗,使其适用于便携式设备。此外,其快速响应时间和良好的EMC特性也提高了其市场竞争力。

    应用案例和使用建议


    NCP367 主要用于便携式设备的电池充电保护。例如,在移动电话充电过程中,如果检测到异常的充电条件,NCP367 能够迅速切断充电路径,避免损害设备。在实际使用中,建议将外部陶瓷电容并联在输入和接地之间,以提高系统的稳定性。同时,选择合适的电阻器来调整过流保护阈值,以满足不同的充电需求。

    兼容性和支持


    NCP367 可以兼容各种标准的USB和电源适配器,其引脚布局经过精心设计,便于集成到现有的电路板上。制造商提供了详尽的技术支持和维护信息,用户可以通过官方网站获取更多技术支持和产品资料。

    常见问题与解决方案


    - 问题:当系统检测到过压情况时,如何确保系统不会受损?
    - 解决方案:NCP367 会在输入电压超过预设阈值时自动切断输出,通过其内部的过压保护机制,确保系统免受损害。

    - 问题:如何设置过流保护阈值?
    - 解决方案:通过调整外置电阻器(如RILIM)并与GS引脚配合,可以灵活地设置过流保护阈值。

    总结和推荐


    NCP367 是一款集多种保护功能于一体的高效充电前端保护芯片,具有高可靠性、低功耗和广泛的适用性。无论是用于移动设备还是其他需要高效电池管理的应用,NCP367 都是理想的选择。其卓越的性能和广泛的应用前景使其成为当前市场上的一款明星产品,值得用户考虑选用。

NCP367OPMUEOTBG参数

参数
最小输出电压 -
最大输出电压 30V
功能 -
电池类型 锂离子电池
故障保护 -
最小工作供电电压 1.2V
最大工作供电电压 28V
输出电流 2.8A
接口类型 -
长*宽*高 2mm(长度)*2.2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

NCP367OPMUEOTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP367OPMUEOTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电池管理芯片 ON SEMICONDUCTOR NCP367OPMUEOTBG NCP367OPMUEOTBG数据手册
