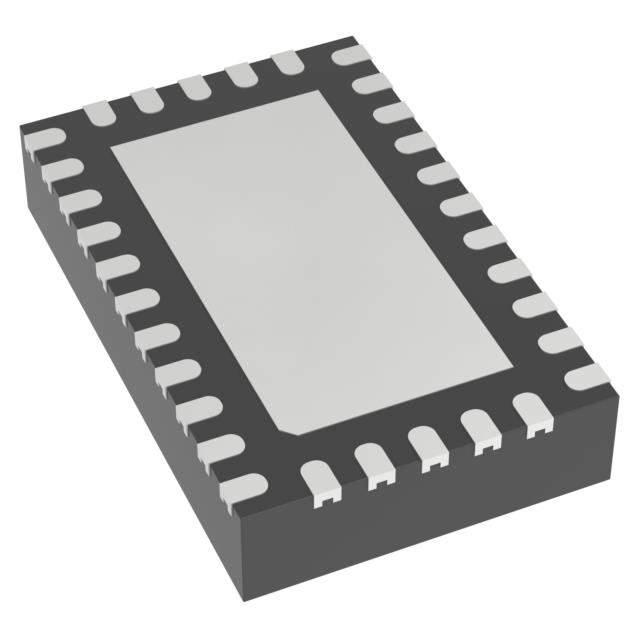

NB7VPQ904MMUTWG

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: 1.8V USB Type-C DisplayPort ALT Mode 10Gbps Linear Redriver
供应商型号: FL-NB7VPQ904MMUTWG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他接口芯片 NB7VPQ904MMUTWG

NB7VPQ904MMUTWG概述

    NB7VPQ904M: 1.8V USB Type-C™ DisplayPort™ ALT Mode 10Gbps Linear Redriver

    1. 产品简介


    NB7VPQ904M 是一款适用于 1.8V 电源电压的 USB Type-C™ DisplayPort™ 替代模式线性重驱动器。它全面支持 DisplayPort 1.4(最高 8.1 Gbps)和 USB 3.1 Gen 1/Gen 2(5/10 Gbps)协议。该器件通过增加适当的平滑增益和均衡化来补偿信号完整性下降(例如 PCB 走线、传输电缆和符号间干扰),从而改善数据信号的眼图开度。

    2. 技术参数


    - 电源电压: 1.8 V ± 5%
    - 通道数: 4 个
    - 输入/输出比: 1:1
    - 输入电平: CML
    - 输出电平: CML
    - 传输时延: 0.11 ns(典型值)
    - 时间偏移: 50 ps(最大值)
    - 上升时间和下降时间: ≤ 1000 ps(最大值)
    - 最大时钟频率: 1000 MHz(典型值)
    - 最大数据速率: 1000 Mbps(典型值)
    - 封装类型: X2QFN-32

    3. 产品特点和优势


    - 高可靠性: 集成了用于 USB Type-C SBU 信号的开关,以支持 DP 辅助通道。
    - 节能特性: 具备芯片使能引脚,可进入深度省电模式。
    - 热插拔功能: 支持热插拔操作。
    - 抗静电能力: ESD 保护水平达到 ± 4 kV HBM。
    - 多协议支持: 支持多种接口标准,如 USB 3.1 Gen 1/Gen 2 和 DisplayPort 1.4。
    - 灵活性: 用户可以选择合适的平滑增益和均衡化设置,以适应不同的应用场景。

    4. 应用案例和使用建议


    - 移动设备: 适合集成到智能手机中,提高视频和数据传输质量。
    - 计算设备: 用于台式机、笔记本电脑和平板电脑的接口扩展,确保高性能显示。
    - 扩展坞: 适用于具备 USB-C、USB 或 DisplayPort 接口的扩展坞,增强连接稳定性。
    - 游戏主机和智能电视: 在这些设备中使用 NB7VPQ904M 可以显著提升图像质量和数据传输效率。
    使用建议:
    - 在设计中考虑 PCB 布局对信号完整性的影响,并合理安排 NB7VPQ904M 的位置。
    - 根据具体的应用需求,选择合适的平滑增益和均衡化设置,以优化整体系统性能。
    - 确保供电电压稳定,避免由于电源波动引起的信号失真。

    5. 兼容性和支持


    - 兼容性: NB7VPQ904M 可以与多种支持 USB Type-C 和 DisplayPort 接口的 SoC 配合使用,支持的数据速率范围广泛。
    - 支持和维护: 欢迎联系本地销售支持团队,以获取更多详细信息和技术支持。技术支持可通过 ON Semiconductor 官网进行咨询。

    6. 常见问题与解决方案


    - Q: 如何设置平滑增益和均衡化?
    - A: 根据具体应用场景,调整相关寄存器设置,可以参考数据手册中的详细说明。
    - Q: 如何判断信号质量?
    - A: 使用示波器测量眼图开度和其他关键参数,确保信号符合规范。
    - Q: 是否支持热插拔?
    - A: 是的,NB7VPQ904M 具备热插拔功能,无需担心热插拔过程中的信号丢失。

    7. 总结和推荐


    NB7VPQ904M 是一款高效可靠的线性重驱动器,具有多种优秀特性和广泛的适用性。它不仅能够显著提升 USB 和 DisplayPort 数据传输的稳定性与质量,还能有效降低由电缆损耗引起的信号劣化。对于需要高带宽和高性能显示的应用场合,强烈推荐使用此产品。

NB7VPQ904MMUTWG参数

参数
通用封装 X2QFN-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
