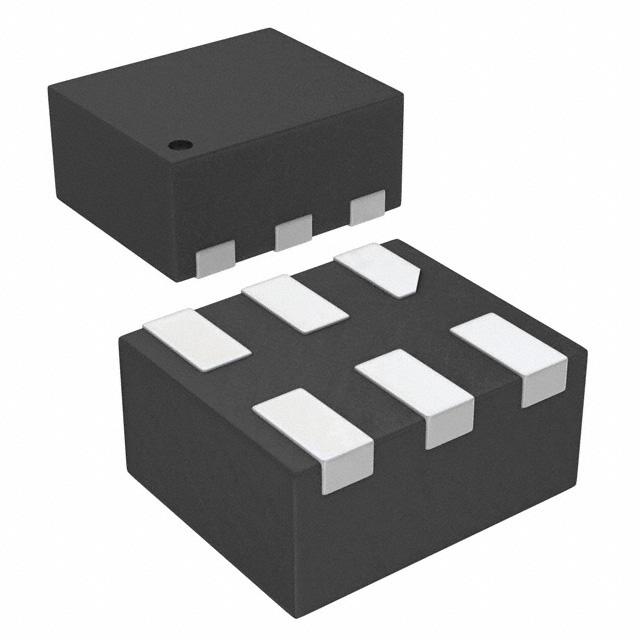

NLX1G332CMUTCG

产品分类: 逻辑门
厂牌: ON SEMICONDUCTOR
产品描述: 7ns@ 5V,50pF 3 1 1.65V 5.5V 32mA OR Gate 32mA DFN 贴片安装,黏合安装 1mm(长度)*1mm(宽度)
供应商型号: CY-NLX1G332CMUTCG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 逻辑门 NLX1G332CMUTCG

NLX1G332CMUTCG概述

    # NLX1G332 3-输入或门技术手册

    产品简介


    基本介绍
    NLX1G332是一款先进的高速3-输入CMOS或门,采用了超紧凑封装设计。这款器件广泛应用于需要高性能逻辑门的应用中,如数字电路设计、计算机系统和通信设备等领域。
    主要功能
    - 高传输速度:典型传输延迟时间为2.4纳秒(@VCC=5.0V)。
    - 宽电压范围:可在1.65V到5.5V的供电电压范围内工作。
    - 低功耗:最大静态电流为1μA(@TA=25°C)。
    - 双极输出能力:提供24mA的平衡源电流和沉电流能力。
    - 过压保护:具备过电压容限(OVT)输入引脚,即使在电压高达7.0V的情况下也能确保输入安全。

    技术参数


    极限额定值
    | 参数符号 | 参数 | 最小值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: |
    | VCC | 直流电源电压 | -0.5 | +7.0 | V |
    | VIN | 输入直流电压 | -0.5 | +7.0 | V |
    | VOUT | 输出直流电压 | -0.5 | +7.0 | V |
    | IIK | 输入二极管电流 | VIN < GND | -50 | mA |
    | IOK | 输出二极管电流 | VOUT < GND | -50 | mA |
    | IO | 输出源/汇电流 | ±50 | mA |
    | ICC | 电源电流 | ±100 | mA |
    | IGround | 接地电流 | ±100 | mA |
    | TSTG | 存储温度范围 | -65 | +150 | °C |
    | TL | 引线温度 | 1 mm从外壳,持续10秒 | 260 | °C |
    | TJ | 结温 | 150 | °C |
    | θJA | 热阻 | 496 | °C/W |
    | PD | 功耗 | 在静止空气中,@ 85°C | 252 | mW |
    推荐工作条件
    | 参数符号 | 参数 | 最小值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: |
    | VCC | 正直流电源电压 | 1.65 | 5.5 | V |
    | VIN | 数字输入电压 | 0 | 5.5 | V |
    | VOUT | 输出电压 | 0 | 5.5 | V |
    | TA | 自由空气工作温度 | -55 | +125 | °C |
    | Δt/ΔV | 输入转换上升或下降速率 | VCC=1.8V | ±0.15 | V/ns |
    VCC=2.5V | ±0.2 | V/ns |
    VCC=3.3V | ±0.3 | V/ns |
    VCC=5.0V | ±0.5 | V/ns |

    产品特点和优势


    独特功能
    - 超高速性能:典型的传输延迟时间仅为2.4纳秒,使得其适用于需要快速响应的场合。
    - 宽电压范围:能够适应多种不同电压的工作环境,增强了其通用性。
    - 过压保护:具有过电压容限输入引脚,确保了其在极端条件下仍能正常运行。
    - 超小型封装:采用了紧凑的设计,非常适合空间受限的应用场景。
    市场竞争力
    - 高可靠性:经过严格的测试验证,确保长期稳定工作。
    - 低功耗:出色的能效表现使其成为节能设计的理想选择。
    - 高性价比:结合了高性能和低成本的优势,使其在市场上具备很强的竞争优势。

    应用案例和使用建议


    应用案例
    - 计算机系统:用于数据总线的逻辑运算。
    - 通信设备:作为数据传输中的信号处理组件。
    - 工业控制系统:用于自动化设备的逻辑控制。
    使用建议
    - 电源管理:确保正确的电源电压范围,避免超出推荐工作条件。
    - 布局设计:合理布局引脚以减少干扰,特别是在高速信号线上。
    - 散热管理:对于高温环境,需考虑适当的散热措施以保证稳定工作。

    兼容性和支持


    兼容性
    - 其他电子元器件:由于其标准接口和规范,可以方便地与其他常用元器件连接,无需额外适配器。
    支持和服务
    - 技术支持:ON Semiconductor提供了详尽的技术文档和在线支持服务。
    - 订购信息:提供多种封装选项,详情请参见订购信息部分。

    常见问题与解决方案


    常见问题
    1. 电源电压范围超限
    2. 传输延迟时间异常
    解决方案
    1. 检查电源:确保电源电压在推荐的工作范围内。
    2. 测试电路:使用示波器检查输入信号,调整输入信号频率或占空比以优化传输性能。

    总结和推荐


    综合评估
    NLX1G332 3-输入或门凭借其出色的传输速度、宽泛的工作电压范围和低功耗设计,在多种应用场景中表现优异。其紧凑的封装和优良的可靠性使其成为市场上极具竞争力的产品。
    是否推荐使用
    强烈推荐使用NLX1G332。它不仅满足高性能逻辑运算的要求,还能有效降低设计复杂度和成本,是现代电子系统设计的理想选择。

NLX1G332CMUTCG参数

参数
高电平输出电流 32mA
最大工作供电电压 5.5V
施密特触发器输入 -
逻辑系列 -
栅极数量 -
电路数量 1
逻辑功能 OR Gate
传播延迟时间 7ns@ 5V,50pF
输出数量 -
最小工作供电电压 1.65V
低电平输出电流 32mA
输出类型 -
输入数量 3
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 散装,卷带包装
