74VHC08SJX

产品分类: 逻辑门
厂牌: ON SEMICONDUCTOR
产品描述: 7.9ns@ 5V,50pF 1 2 4 4 2V 5.5V 8mA AND Gate VHC 8mA SOP-14 贴片安装,黏合安装 10.2mm*5.3mm*1.8mm
供应商型号: CY-74VHC08SJX
供应商: Avnet
标准整包数: 1

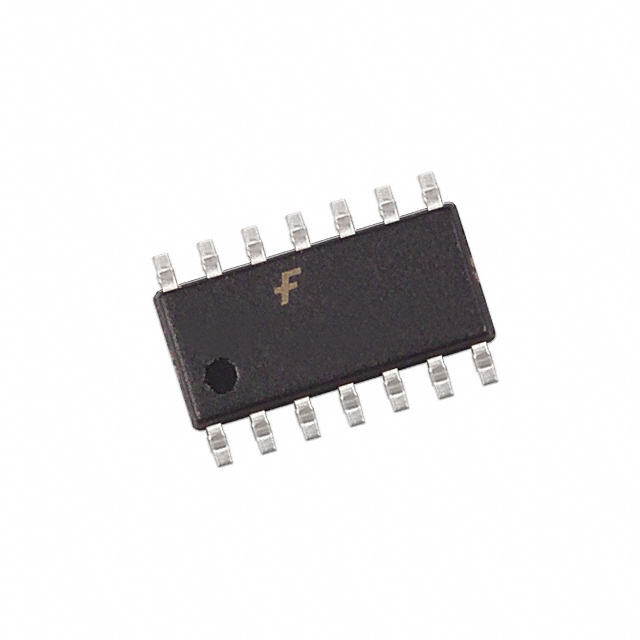

ON SEMICONDUCTOR 逻辑门 74VHC08SJX

74VHC08SJX概述

    74VHC08 Quad 2-Input AND Gate 技术手册

    1. 产品简介


    74VHC08 是一款高性能的四通道双输入与门集成电路(AND Gate)。 这款产品广泛应用于各种数字逻辑电路中,尤其适合需要高速运算和低功耗的应用场合。74VHC08 芯片采用先进的高电平输出和低噪声设计,能够在复杂的工作环境下稳定运行。

    2. 技术参数


    - 速度:典型传播延迟时间为 4.3ns(在 TA = 25°C 下)
    - 噪声抑制能力:最小噪声抑制电压为 28% VCC
    - 电源保护:所有输入端均有电源故障保护功能
    - 功耗:最大静态电流为 2μA(在 TA = 25°C 下)
    - 噪声水平:最大动态输出噪声为 0.8V(在 CL = 50pF 下)
    - 输入电压范围:-0.5V 到 +7.0V
    - 工作温度范围:-40°C 至 +85°C
    - 供电电压范围:2.0V 到 +5.5V
    - 封装类型:14 引脚 SOIC, SOP, 和 TSSOP

    3. 产品特点和优势


    74VHC08 具有多种独特的优势:
    - 高可靠性:采用硅栅极 CMOS 技术,能够实现高速运算并保持低功耗。
    - 强大的噪声抑制能力:可有效防止因电压波动导致的信号失真。
    - 输入保护:即使输入电压超出正常范围,也能避免器件损坏。
    - 低功耗:工作时的最大静态电流仅为 2μA。
    - 兼容性强:与 74HC08 引脚和功能兼容,便于替换和升级。

    4. 应用案例和使用建议


    74VHC08 主要应用于以下场景:
    - 数字逻辑电路:例如计数器、多路选择器等
    - 计算机接口:用于处理器和外围设备之间的数据传输
    - 嵌入式系统:如微控制器的外围电路设计
    使用建议:
    - 在高频率应用中,可以考虑增加外部去耦电容以进一步降低噪声。
    - 确保输入引脚不处于悬空状态,以提高系统的稳定性。

    5. 兼容性和支持


    74VHC08 可以方便地与多种 5V 和 3V 逻辑系统兼容,适用于电池备份系统。供应商提供全面的技术支持和售后服务,确保用户能够在使用过程中获得必要的帮助和支持。

    6. 常见问题与解决方案


    问题1:工作电压范围超出
    - 解决方案:检查供电电压是否在规定范围内(2.0V 至 5.5V),若超出则调整电源电压。
    问题2:静态电流过大
    - 解决方案:检查是否有不必要的输入引脚未被拉高或拉低,可能导致电流泄漏。
    问题3:输出电压异常
    - 解决方案:确认负载是否在规定的范围内,且外部干扰源是否过多,必要时添加去耦电容。

    7. 总结和推荐


    74VHC08 是一款具有高可靠性和高性能的四通道双输入与门集成电路。其低功耗、高噪声抑制能力和良好的兼容性使其成为各种数字逻辑应用的理想选择。对于需要在复杂环境中稳定工作的系统来说,74VHC08 是一个理想的选择。因此,我强烈推荐使用这款产品。

74VHC08SJX参数

参数
输出数量 1
低电平输出电流 8mA
逻辑系列 VHC
最大工作供电电压 5.5V
输出类型 -
栅极数量 4
最小工作供电电压 2V
施密特触发器输入 -
输入数量 2
高电平输出电流 8mA
逻辑功能 AND Gate
传播延迟时间 7.9ns@ 5V,50pF
电路数量 4
长*宽*高 10.2mm*5.3mm*1.8mm
通用封装 SOP-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

74VHC08SJX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

74VHC08SJX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 逻辑门 ON SEMICONDUCTOR 74VHC08SJX 74VHC08SJX数据手册

74VHC08SJX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3405 ¥ 2.9309
500+ $ 0.3374 ¥ 2.9042
1000+ $ 0.3279 ¥ 2.771
5000+ $ 0.3279 ¥ 2.771
库存: 30635
起订量: 342 增量: 1
交货地:
最小起订量为:300
合计: ¥ 879.27
