NLAS4684FCT1G

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Analog Switch Dual SPDT Automotive 10-Pin Flip-Chip T/R
供应商型号: SEU-NLAS4684FCT1G
供应商: 海外现货
标准整包数: 1

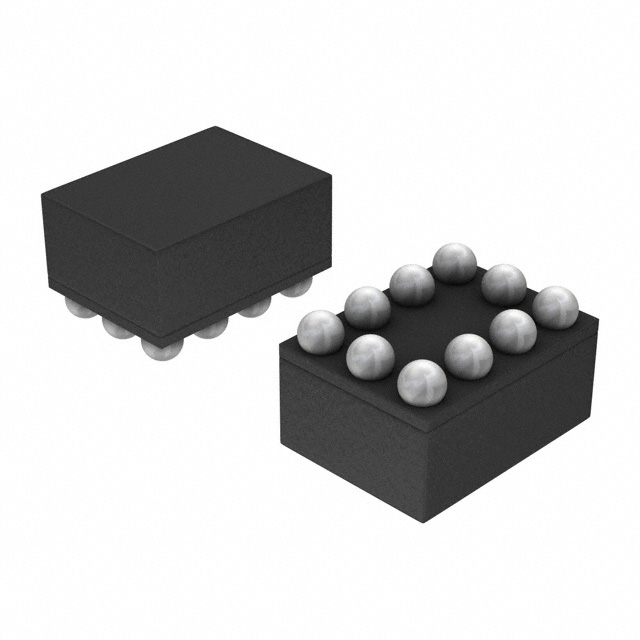

ON SEMICONDUCTOR 其他接口芯片 NLAS4684FCT1G

NLAS4684FCT1G概述

    NLAS4684 Ultra-Low Resistance Dual SPDT Analog Switch 技术手册

    产品简介


    NLAS4684 是一款先进的CMOS模拟开关,采用亚微米硅栅CMOS技术制造。这款产品是双独立单极双掷(SPDT)开关,具备超低导通电阻(RON),正常闭合(NC)开关为0.5Ω(在2.7V时),而正常打开(NO)开关为0.8Ω(在2.7V时)。NLAS4684适用于手机、扬声器切换、电源切换、调制解调器和汽车应用等领域。

    技术参数


    - 供电电压:1.8V至5.5V
    - 输入信号范围:−0.5V至VCC+0.5V
    - 数字选择输入电压:−0.5V至7V
    - 连续DC电流:从COM到NC/NO最大可达300mA
    - 峰值电流:10%占空比下的100mA
    - 断开泄漏电流:NC开关关闭时为100nA,NO开关关闭时为10nA
    - 关断功耗泄漏电流:≤10nA
    - 供电电流:≤200nA
    - 导通电阻匹配:NC开关通道间阻抗差≤0.18Ω,NO开关通道间阻抗差≤0.06Ω
    - 带宽:−3dB带宽或最小频率响应,NC开关为3.0MHz,NO开关为6.5MHz
    - 通路隔离度:100kHz下为−65dB
    - 串扰度:100kHz下为−83dB
    - 总谐波失真(THD):≤0.14%
    - 导通电阻平坦度:NC开关最大为0.15Ω,NO开关最大为0.35Ω
    - 电荷注入:最大为15pC

    产品特点和优势


    NLAS4684 拥有多个独特优势,使其在多个应用领域中表现出色。这些优势包括:
    - 超低导通电阻:NC开关的0.5Ω和NO开关的0.8Ω(在2.7V时),适合高精度信号处理。
    - 支持1.8V控制电压:保证在2.7-3.3V范围内功能正常。
    - 小尺寸封装:2x1.5mm焊球阵列,便于处理。
    - 高频信号处理能力:100kHz时的低串扰和高隔离度。
    - 低功耗:最大关断功耗泄漏电流小于10nA。
    - 稳定的导通电阻匹配:保证电路的可靠性。

    应用案例和使用建议


    NLAS4684 在多种应用中表现出色。例如,在手机中用于扬声器切换,确保音频输出的质量。在电源管理模块中,NLAS4684 可以作为高效可靠的开关元件,保证系统的稳定运行。在汽车应用中,它能够提供可靠的信号切换功能。
    为了更好地利用NLAS4684,建议用户根据具体的应用场景选择合适的供电电压和信号处理方式。在高频应用中,注意电路设计,以减少干扰和信号损失。同时,合理布局电路,避免电源和信号线路之间的干扰。

    兼容性和支持


    NLAS4684 与其他常见的电子元件具有良好的兼容性。它可通过标准接口轻松集成到现有系统中。ON Semiconductor公司为其产品提供全面的技术支持和服务,包括设计指南、样片测试以及长期的产品供货保障。

    常见问题与解决方案


    1. 问:如何降低开关过程中的信号损耗?
    - 答: 确保供电电压和输入信号范围符合要求。适当增加电路中的滤波器,以减少噪声和干扰。
    2. 问:如何提高开关速度?
    - 答: 优化电路设计,降低寄生电容和电感的影响。可以使用更低阻值的驱动器,以加快开关速度。
    3. 问:如何减少功耗?
    - 答: 在不使用开关时,确保所有输入端接地。使用低功耗模式,限制开关操作的频率。

    总结和推荐


    综上所述,NLAS4684是一款功能强大且应用广泛的高性能模拟开关。其超低导通电阻、宽供电范围和小尺寸封装使其成为许多电子应用的理想选择。对于需要高精度、低功耗和可靠性的应用场景,我们强烈推荐使用NLAS4684。如果您正在寻找一个值得信赖的高性能开关元件,NLAS4684将是您的不二之选。

NLAS4684FCT1G参数

参数
长*宽*高 1.97mm(长度)*1.47mm(宽度)
通用封装 MICROBUMP-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NLAS4684FCT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLAS4684FCT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR NLAS4684FCT1G NLAS4684FCT1G数据手册

NLAS4684FCT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.5329 ¥ 4.5032
1000+ $ 0.4263 ¥ 3.6026
3000+ $ 0.3605 ¥ 3.0465
库存: 571
起订量: 511 增量: 1
交货地:
最小起订量为:100
合计: ¥ 450.32
直接购买
