NC7WZU04P6X

产品分类: 逻辑门
厂牌: ON SEMICONDUCTOR
产品描述: 否 5.6ns@ 5V,50pF 三态 6 2 2 1.8V 5.5V 8mA Inverter TinyLogic UHS 8mA SC-70-6,SC-88 贴片安装,黏合安装 2mm(长度)*1.25mm(宽度)
供应商型号: 1467353
供应商: 海外现货
标准整包数: 5

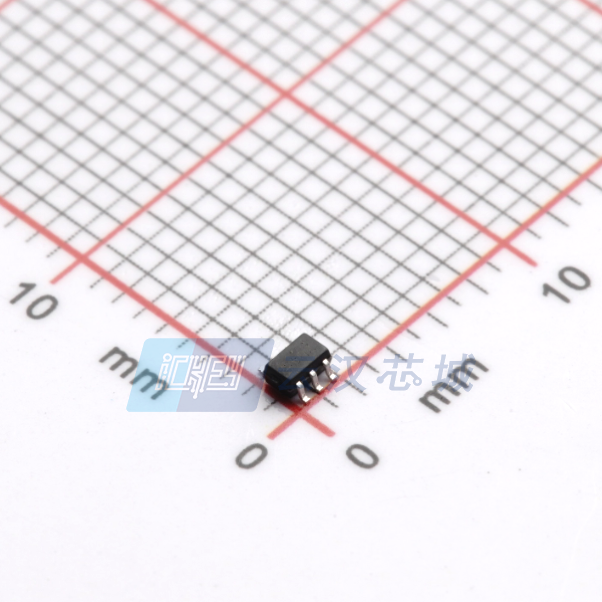

ON SEMICONDUCTOR 逻辑门 NC7WZU04P6X

NC7WZU04P6X概述

    NC7WZU04 TinyLogic UHS Dual Unbuffered Inverter 技术手册概述

    产品简介


    NC7WZU04 是来自安森美(ON Semiconductor)的Ultra High Speed系列的一款双通道无缓冲反相器。它专为晶体振荡器和模拟应用而设计,采用空间节约型SC-88 6引脚封装。该器件采用了先进的CMOS技术,实现了超高速输出驱动的同时保持低静态功耗,其工作电压范围为1.65V至5.5V。这使得NC7WZU04成为需要高效且可靠逻辑反相功能的应用的理想选择。

    技术参数


    - 封装形式:SC-88 6引脚封装,Unipak无铅无卤封装
    - 输入电压:VCC范围1.65V至5.5V,输入电压0V至5.5V
    - 输出特性:输出电流±32mA(VCC=4.5V),低功耗静态电流ICC<1μA
    - 绝对最大额定值:VCC供电电压-0.5V至6.5V,最大功率耗散在静止空气中为332mW(SC-88封装)
    - 工作温度范围:-40°C至+85°C
    - 功能频率特性:传播延迟时间在9.8ns至11.0ns之间(VCC=1.65V至5.5V)

    产品特点和优势


    - 紧凑型封装:采用SC-88 6引脚封装和无铅无卤Unipak封装,节省空间。
    - 宽泛的工作电压:1.65V到5.5V的工作电压范围使其适应多种电源需求。
    - 高性能驱动:具有±32mA的输出电流能力,在多种应用场合下能够提供稳定可靠的信号驱动。
    - 低静态功耗:静态电流低至1μA,特别适合电池供电设备及需长时间运行的应用场景。
    - 高可靠性:设计满足RoHS标准,确保产品在各种恶劣环境下的可靠性。

    应用案例和使用建议


    应用案例:
    - 晶体振荡器:在振荡器电路中,利用其高效的信号处理能力,确保信号的稳定性和可靠性。
    - 模拟电路:适用于模拟信号放大、滤波等需要高精度、低噪声的应用。
    - 通用数字电路:作为通用的逻辑反相器使用,适用于各种数字逻辑电路设计。
    使用建议:
    - 确保所有未使用的输入端保持低电平或高电平状态,避免悬空输入端影响电路性能。
    - 在高频应用场合中,注意监测器件的最大功率耗散情况,确保工作安全。
    - 考虑到不同的应用环境,建议对NC7WZU04进行适当的热管理设计,以保证最佳工作状态。

    兼容性和支持


    NC7WZU04与其他常见的数字逻辑集成电路兼容,可用于多种嵌入式系统的设计。此外,安森美公司提供了详尽的技术文档和支持,包括应用指南和设计工具,以便用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:在高温环境下使用时,器件工作异常
    - 解决方案:确保器件周围有良好的散热措施,并选择符合推荐工作条件的散热器或冷却装置。

    - 问题2:输入信号不稳定导致输出不正确
    - 解决方案:检查输入信号源,确保信号干净、稳定。对于外部噪声干扰较大的应用场合,考虑加入滤波电路。

    总结和推荐


    总体来看,NC7WZU04是一款集高性能、低功耗和小巧封装于一体的逻辑反相器,非常适合作为晶体振荡器和模拟应用中的关键组件。它的宽工作电压范围、高输出驱动能力和出色的稳定性使其在多种应用场景中表现出色。强烈推荐在需要高效逻辑处理的电路设计中使用此产品。

NC7WZU04P6X参数

参数
输出数量 6
输入数量 2
最大工作供电电压 5.5V
传播延迟时间 5.6ns@ 5V,50pF
逻辑功能 Inverter
输出类型 三态
最小工作供电电压 1.8V
栅极数量 -
高电平输出电流 8mA
低电平输出电流 8mA
电路数量 2
施密特触发器输入
逻辑系列 TinyLogic UHS
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 SC-70-6,SC-88
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

NC7WZU04P6X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NC7WZU04P6X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 逻辑门 ON SEMICONDUCTOR NC7WZU04P6X NC7WZU04P6X数据手册

NC7WZU04P6X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.496
10+ ¥ 0.496
100+ ¥ 0.3908
500+ ¥ 0.3367
3000+ ¥ 0.3306
9000+ ¥ 0.3306
24000+ ¥ 0.3246
45000+ ¥ 0.3246
库存: 13557
起订量: 130 增量: 0
交货地:
最小起订量为:100
合计: ¥ 39.08
