NLAS5223MNR2G

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Analog Switch Dual SPDT 10-Pin WQFN T/R
供应商型号: NLAS5223MNR2G
供应商: 云汉优选
标准整包数: 1

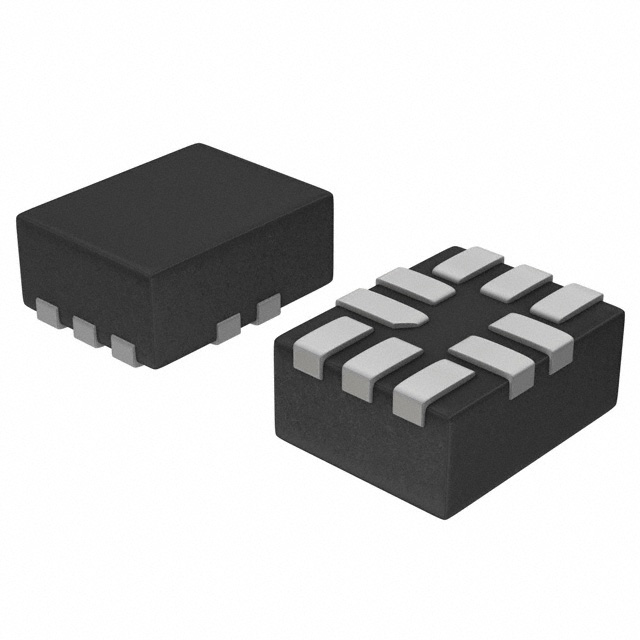

ON SEMICONDUCTOR 其他接口芯片 NLAS5223MNR2G

NLAS5223MNR2G概述


    产品简介


    NLAS5223 和 NLAS5223L 器件 是由 ON Semiconductor 生产的高性能 CMOS 模拟开关。它们属于双通道单极双掷(SPDT)类型的开关,具备超低导通电阻(RON)的特点。这些器件主要应用于移动电话音频块、扬声器切换、振铃芯片/放大器切换以及调制解调器等领域。通过在先进的CMOS技术下制造,这些开关能够提供卓越的性能和可靠性。

    技术参数


    - 工作电压范围:1.65V 至 3.6V
    - 导通电阻(RON):在 3.0V 时为 0.5Ω,最高可达到 0.4Ω
    - 断态泄漏电流(INC/OFF 或 INO/OFF):最高可达 100nA
    - 连续工作电流能力:每个开关可达 300mA
    - 输入信号处理能力:全0至VCC范围
    - 断开隔离度:极高,确保信号不泄露
    - 低静态电流:不超过 50nA
    - 电容:控制引脚电容(CIN)3.5pF;开关端口电容(CNO/NC, CCOM)分别为75pF和240pF
    - 最大DC供电电压:4.6V
    - 交流特性:在2.3V到3.6V范围内,导通时间(tON)为1.5到50ns,关断时间(tOFF)为1.5到30ns,最小断开先于闭合(tBBM)时间为1.5到15ns

    产品特点和优势


    NLAS5223 的主要特点包括:
    - 超低导通电阻(0.5Ω)
    - 支持2.8V芯片组
    - 单电源操作
    - 极小封装尺寸(1.4mm x 1.8mm x 0.75mm)
    而 NLAS5223L 则进一步增强了对1.8V芯片组的支持,具有与NLAS5223类似的技术规格,但更加节能,适合需要更低功耗的应用。

    应用案例和使用建议


    这些开关因其出色的性能而广泛应用于移动电话、扬声器及耳麦切换等领域。对于设计工程师来说,在选择适当的输入输出阻抗匹配,保证开关端口与系统其它部分的最佳匹配,可以有效减少信号失真和损耗。此外,考虑到其高可靠性,这些开关也适用于工业控制及自动化系统中的信号切换应用。

    兼容性和支持


    这些器件支持与标准集成电路的兼容连接,并且厂商提供了全面的技术支持文档及应用指南。用户可以轻松获取详细的电气特性和参数表格,以确保正确的电路设计和应用。

    常见问题与解决方案


    - 问题一:在高频率应用中信号传输损耗严重。
    - 解决方案:检查并优化电路中的滤波器设置,或者增加缓冲器以减少信号损失。

    - 问题二:设备在高温环境下工作不稳定。
    - 解决方案:增加散热装置,确保良好的通风环境,并适当调整工作电压,降低热效应的影响。

    总结和推荐


    NLAS5223 和 NLAS5223L 提供了非常优秀的模拟开关解决方案,尤其在低功耗和高频应用方面表现出色。这些产品的设计考虑到了广泛的温度范围和电压要求,使它们成为多种应用的理想选择。基于其高可靠性和广泛应用领域的适用性,强烈推荐这两款开关用于需要高精度和稳定性的场合。

NLAS5223MNR2G参数

参数
长*宽*高 1.8mm(长度)*1.4mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NLAS5223MNR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLAS5223MNR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR NLAS5223MNR2G NLAS5223MNR2G数据手册

NLAS5223MNR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.25
3000+ ¥ 6.1
6000+ ¥ 6
12000+ ¥ 5.9
库存: 5719
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 6.25
直接购买
加入购物车
