FSA515UCX

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单刀单掷耗尽开关电源芯片, 5.5 V电源, 1输出, 4引脚
供应商型号: 3131454
供应商: 海外现货
标准整包数: 5

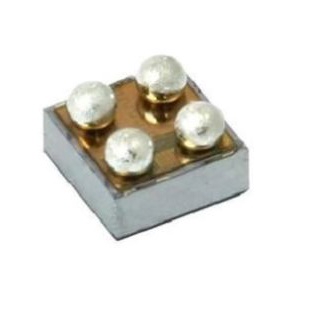

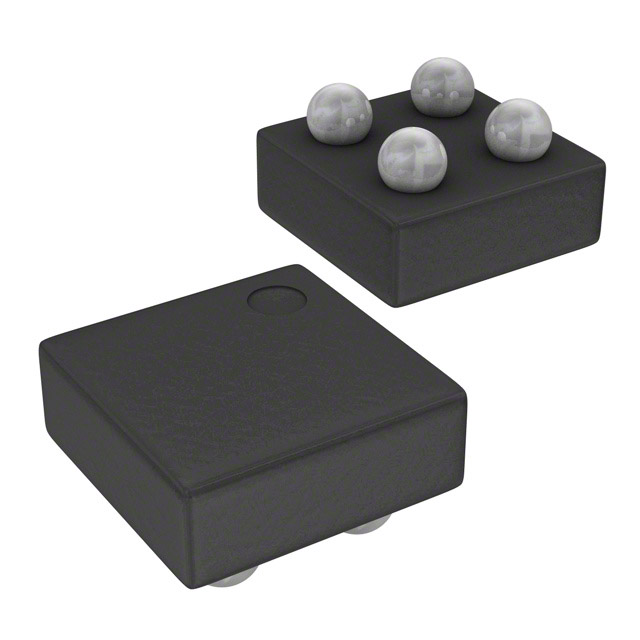

ON SEMICONDUCTOR 其他接口芯片 FSA515UCX

FSA515UCX概述

    FSA515:高性能5V单极双掷耗尽开关

    产品简介


    FSA515是ON Semiconductor公司推出的一款高性能单极双掷(SPST)耗尽型开关。这种耗尽技术使得该设备能够在无VDD的情况下传导信号,并且可以在VDD存在时隔离信号。FSA515具备5.5V的电压耐受能力,能够处理-3.0V至+5.5V范围内的负信号摆动。它主要应用于移动配件、适配器和电缆等领域,如手机、平板电脑和笔记本电脑以及耳机等。

    技术参数


    FSA515的主要技术参数如下:
    - 供电电压:VDD = -0.5 V 至 6.0 V
    - 开关电压范围:
    - 开关导通时电压:VSW(ON) = -3.6 (AC) 至 6.0 V
    - 开关隔离时电压:VSW(OFF) = -3.6 (AC) 至 6.0 V
    - 最大直流开关电流:ISW = 350 mA
    - 最大脉冲开关电流:ISWPEAK = 500 mA (持续1毫秒,占空比小于10%)
    - 最大接点温度:TJ(max) = 150 °C
    - 存储温度范围:TSTG = -65 至 150 °C
    - ESD防护等级:
    - 人体模型ESD防护:ESDHBM = 4 kV
    - 带电设备模型ESD防护:ESDCDM = 2 kV
    - 接触系统ESD防护:ESDIEC = 8 kV
    - 气隙ESD防护:Air Gap = 15 kV

    产品特点和优势


    FSA515的显著特点包括:
    - 正常闭合状态:当VDD < 0.5 V时,处于正常闭合状态。
    - 电阻:RON = 0.7 Ω(典型值),提供了较低的导通电阻。
    - 平坦度:RFLAT = 1.1 mΩ(典型值),保证了良好的信号传输质量。
    - 适应性:具备广泛的电压范围和高电流耐受能力,使其在多种应用环境中表现出色。
    - 低功耗:提供出色的能源效率,降低了系统的总体能耗。

    应用案例和使用建议


    FSA515可以广泛应用于多种场景,如手机和平板电脑中的USB接口开关、耳机中的音频信号开关等。例如,在设计手机充电器时,FSA515可以用作控制电源路径的关键组件。使用时应注意确保适当的外部组件(如0.65nF到1nF的陶瓷电容)以保持最佳性能。另外,在设计电源管理电路时,需注意不要超出器件的最大工作温度和电压限制,以免造成损坏。

    兼容性和支持


    FSA515采用了WLCSP4封装,符合567VT标准。它适用于常见的5V电源电压范围,并能兼容各类主流电气标准,如人体模型ESD和带电设备模型ESD。此外,ON Semiconductor为FSA515提供了全面的技术支持和详细的文档资料,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题:设备在高温环境下无法正常工作。
    - 解决方案:确保设备的工作温度不超过150℃,并采取适当的散热措施。

    - 问题:设备遭受静电放电(ESD)冲击后失效。
    - 解决方案:确保在安装和操作过程中采取防静电措施,如佩戴防静电手环。

    - 问题:设备的信号导通性能不佳。
    - 解决方案:检查外部连接的电容值是否符合要求,并确保所有连接均正确无误。

    总结和推荐


    总体而言,FSA515是一款具备高性能和高可靠性的单极双掷耗尽开关,尤其适合用于需要低功耗和高电流耐受的应用场景。其卓越的电气特性和广泛的电压适用范围,使其成为众多电子设备的理想选择。鉴于其优良的性价比和广泛的应用范围,我们强烈推荐使用FSA515。

FSA515UCX参数

参数
长*宽*高 840μm*840μm*270μm
通用封装 WLCSP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FSA515UCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSA515UCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR FSA515UCX FSA515UCX数据手册

FSA515UCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
