NL17SZ02XV5T2G

产品分类: 逻辑门
厂牌: ON SEMICONDUCTOR
产品描述: 4.3ns@ 5V,50pF 1 2 1 1 1.65V 5.5V 32mA NOR Gate NL17SZ 32mA SOT-553 贴片安装,黏合安装 1.7mm*1.3mm*600μm
供应商型号: AV-S-ONSNL17SZ02XV5T2G
供应商: Avnet
标准整包数: 4000

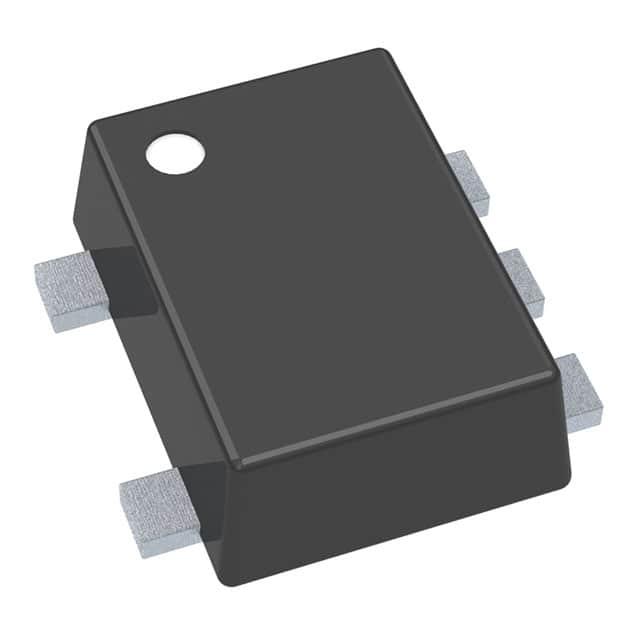

ON SEMICONDUCTOR 逻辑门 NL17SZ02XV5T2G

NL17SZ02XV5T2G概述


    产品简介


    NL17SZ02 是一款单通道2输入或门(NOR Gate),采用小巧封装。该芯片主要用于逻辑电路的设计,广泛应用于计算机、通信系统、消费电子以及各种需要高速逻辑运算的场合。

    技术参数


    - 电源电压范围: 1.65 V 至 5.5 V
    - 传播延迟:
    - \( t{PLH} \) 和 \( t{PHL} \) 在不同频率下的典型值为 2.3 ns 到 5.3 ns
    - 输出高电平电压:
    - \( VOH \): 在不同的输入电流条件下为 \( VCC - 0.1 \) V 到 \( VCC \)
    - 输出低电平电压:
    - \( VOL \): 在不同的输出电流条件下为 0.08 V 到 0.55 V
    - 输入泄漏电流: 最大值为 ±0.1 μA
    - 电源电流: 在正常工作模式下为 1.0 μA 到 10 μA
    - 工作温度范围: -55°C 到 +125°C

    产品特点和优势


    NL17SZ02 的关键特点包括:
    - 设计适用于 1.65 V 至 5.5 V 的宽电压范围
    - 具有超高的开关速度,在 \( VCC = 5V \) 时典型传播延迟为 2.4 ns
    - 输入/输出电压超过 5.5 V 的过压保护能力
    - 支持部分功率下降保护
    - 可源/汇 24 mA 电流
    - 封装种类多样,包括 SC-88A、SC-74A、SOT-553、SOT-953 和 UDFN6 等多种小型化封装形式
    这些特点使得 NL17SZ02 在各种复杂和紧凑的应用环境中具备显著的优势。

    应用案例和使用建议


    NL17SZ02 可用于多种数字逻辑设计和集成电路中,例如用于构成组合逻辑、触发器等基本单元。根据技术手册,其主要应用场景包括:
    - 高速计算: 由于低延迟和高电流能力,非常适合高速计算和逻辑处理。
    - 微控制器接口: 具有过压保护功能,适合与微控制器和处理器的接口连接。
    - 自动化控制系统: 在汽车电子和工业控制等领域广泛应用。
    使用建议:
    - 选择合适的封装: 根据应用环境选择合适的封装形式,如紧凑空间可选 SOT-953 封装。
    - 注意电源管理: 在多芯片集成系统中,注意确保电源供应稳定。

    兼容性和支持


    NL17SZ02 的 NLV 前缀版本适用于汽车和其他特殊应用,已通过 AEC-Q100认证,并且可以支持PPAP流程。此外,该器件无铅、无卤素/溴化阻燃剂,符合RoHS标准。
    厂商提供详细的文档和支持,确保用户能够充分利用其特性和优势。

    常见问题与解决方案


    1. Q: 如何正确安装和焊接该芯片?
    - A: 根据技术手册中的安装指南,使用合适的工具和技术进行安装和焊接,注意保持焊接温度在 260°C 以内。
    2. Q: 如何确保最佳的工作性能?
    - A: 确保电源电压在规定范围内,并在设计时注意合理的散热措施。

    总结和推荐


    NL17SZ02是一款高性能、高可靠性的单通道2输入或门芯片,具备广泛的电压适用范围、快速的开关时间和高输出电流能力。其独特的功能和广泛的应用场景使其成为许多领域的理想选择。对于需要高效逻辑运算和紧凑设计的应用,我们强烈推荐使用NL17SZ02。

NL17SZ02XV5T2G参数

参数
最小工作供电电压 1.65V
施密特触发器输入 -
最大工作供电电压 5.5V
传播延迟时间 4.3ns@ 5V,50pF
输入数量 2
电路数量 1
输出类型 -
输出数量 1
低电平输出电流 32mA
栅极数量 1
逻辑功能 NOR Gate
高电平输出电流 32mA
逻辑系列 NL17SZ
长*宽*高 1.7mm*1.3mm*600μm
通用封装 SOT-553
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

NL17SZ02XV5T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NL17SZ02XV5T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 逻辑门 ON SEMICONDUCTOR NL17SZ02XV5T2G NL17SZ02XV5T2G数据手册

NL17SZ02XV5T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ $ 0.0194 ¥ 0.1713
36000+ $ 0.0192 ¥ 0.1698
库存: 20000
起订量: 12000 增量: 4000
交货地:
最小起订量为:12000
合计: ¥ 2055.6
