NC7SZ58L6X

产品分类: 逻辑门
厂牌: ON SEMICONDUCTOR
产品描述: 6ns 单端 1 3 1 1 1.65V 5.5V 32mA Configurable Multiple Function TinyLogic UHS 32mA MICROPAK-6 贴片安装,黏合安装 1.45mm*1mm*500μm
供应商型号: S-NC7SZ58L6X
供应商: Future
标准整包数: 5000

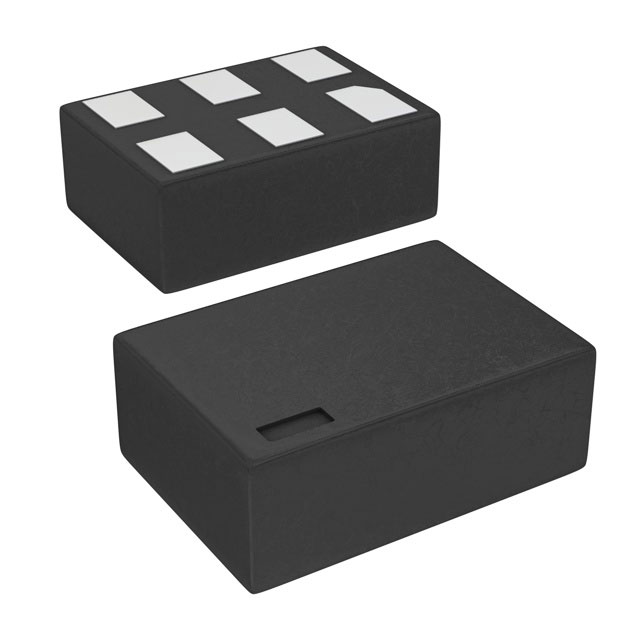

ON SEMICONDUCTOR 逻辑门 NC7SZ58L6X

NC7SZ58L6X概述

    NC7SZ57/NC7SZ58 TinyLogic UHS Universal Configurable Two-Input Logic Gates

    1. 产品简介


    NC7SZ57 和 NC7SZ58 是由 ON Semiconductor 生产的超高速、可配置的双输入逻辑门。这两款器件能够实现多种两输入组合逻辑函数。由于其独特的功能,这些逻辑门可以替代两个传统的小型逻辑门器件,从而减少库存中的零件数量。产品广泛应用于各种电子设备中,特别是在需要高性能和紧凑尺寸的应用场合。

    2. 技术参数


    - 输入电压范围: 0V 至 5.5V
    - 输出电压: 0V 至 VCC
    - 电源电压范围: 1.65V 至 5.5V
    - 输入漏电流: ≤±1.0μA(当 VCC 在 1.65V 至 5.5V 之间时)
    - 静态功耗: ≤10μA
    - 传播延迟: 最大 14.5ns(在 1.8V 电源下)
    - 工作温度范围: -40°C 至 +85°C

    3. 产品特点和优势


    - 多功能性: 能够实现多达 16 种不同的两输入逻辑函数,从而减少了对外部电路的需求。
    - 低功耗: 在较宽的工作电压范围内保持低功耗,适合电池供电设备。
    - 高集成度: 单一器件能够替代两个传统小型逻辑门器件,有助于减少整体设计中的组件数量。
    - 过电压保护: 输入端口能够在最高 5.5V 的电压下工作,无需考虑供电电压范围,提高了系统的可靠性。
    - 环保材料: 这些器件不含铅,符合 RoHS 标准,适用于环保需求较高的应用。

    4. 应用案例和使用建议


    这些逻辑门常用于计算机接口、数字信号处理、传感器接口等领域。例如,在一个包含多个开关的状态监控系统中,使用这些逻辑门可以简化逻辑设计并提高系统稳定性。此外,在需要灵活配置逻辑功能的场合,如 FPGA 设计中,也可以考虑使用这些逻辑门以减少外部逻辑芯片的数量。
    使用建议:
    - 确保在连接电路时正确配置逻辑功能,参考产品手册中的功能选择表。
    - 在高噪声环境中使用时,考虑增加适当的滤波措施以确保信号的完整性。

    5. 兼容性和支持


    - 封装选项: SC70(6 引脚)、MicroPak(6 引脚)和 MicroPak2(6 引脚)
    - 兼容性: NC7SZ57 和 NC7SZ58 可以方便地与现有设计中的其他组件无缝对接,因为它们具有相同的引脚布局。
    - 支持: ON Semiconductor 提供详细的技术文档和应用程序指南,帮助用户更好地理解和使用这些器件。

    6. 常见问题与解决方案


    - 问题: 器件在接收到不正确的逻辑电平时无法正常工作。
    - 解决方案: 检查电源电压是否在规定的范围内,确保所有输入信号的电平正确。

    - 问题: 器件在高频率操作时出现不稳定现象。
    - 解决方案: 使用旁路电容器来减小电源线上的纹波,同时确保正确的 PCB 布局,以减少寄生效应。

    7. 总结和推荐


    NC7SZ57 和 NC7SZ58 是高度集成且功能强大的双输入逻辑门器件,适用于多种应用场合。凭借其多功能性、低功耗和环保材料,这些器件在许多现代电子设计中表现出色。考虑到其优越的功能和广泛的适用性,我们强烈推荐在需要高性能和紧凑设计的应用中采用这些逻辑门。
    以上是关于 NC7SZ57 和 NC7SZ58 的详细介绍,希望能为您的电子设计提供有价值的信息。如需更多技术支持,请联系 ON Semiconductor 客户服务团队。

NC7SZ58L6X参数

参数
低电平输出电流 32mA
栅极数量 1
逻辑系列 TinyLogic UHS
传播延迟时间 6ns
输出类型 单端
输入数量 3
施密特触发器输入 -
输出数量 1
逻辑功能 Configurable Multiple Function
高电平输出电流 32mA
最大工作供电电压 5.5V
电路数量 1
最小工作供电电压 1.65V
长*宽*高 1.45mm*1mm*500μm
通用封装 MICROPAK-6
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

NC7SZ58L6X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NC7SZ58L6X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 逻辑门 ON SEMICONDUCTOR NC7SZ58L6X NC7SZ58L6X数据手册

NC7SZ58L6X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.057 ¥ 0.4983
10000+ $ 0.056 ¥ 0.4862
20000+ $ 0.0551 ¥ 0.4742
25000+ $ 0.0535 ¥ 0.4641
75000+ $ 0.0517 ¥ 0.4369
库存: 10000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 2491.5
