NLAS3699BMN1R2G

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Analog Switch Dual DPDT 16-Pin QFN EP T/R
供应商型号: CY-NLAS3699BMN1R2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 其他接口芯片 NLAS3699BMN1R2G

NLAS3699BMN1R2G概述


    产品简介


    NLAS3699B 双DPDT超低电阻开关
    NLAS3699B 是一款双独立通道超低电阻DPDT模拟开关,设计用于低工作电压和高电流的扬声器输出切换,适用于手机应用。它可以切换平衡立体声音频输出,同时处理单声道模式下的麦克风/扬声器/铃声发生器。该器件具有断开-再接通(break-before-make)的功能。

    技术参数


    - 供电范围:1.65 V 至 4.5 V
    - 最大击穿电压:5.5 V

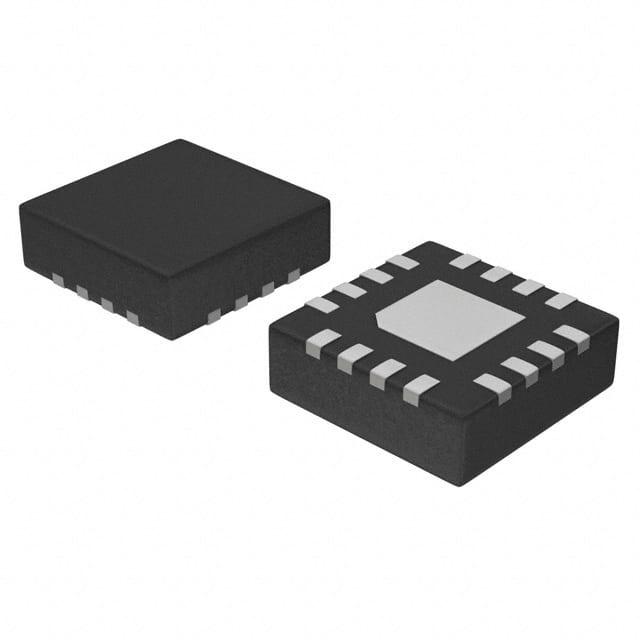

    - 封装:3x3 mm QFN 无铅封装,符合JEDEC MO-220标准
    - 静态功耗:极低
    - 静电保护:
    - HBM(人体模型)> 8000 V
    - MM(机器模型)> 400 V
    - 连续电流:通过每个开关的最大电流为±300 mA
    - 电气特性:
    - 最大关闭泄漏电流(NC/NO):±100 nA
    - 最大开关时间(tON/tOFF):4.5 V 时,tON 为 60 ns,tOFF 为 40 ns
    - 最小断开-再接通时间(tBBM):15 ns
    - 输入电容:CIN 7.0 pF,CSN 72 pF,CD 230 pF
    - 最大导通电阻(RON):在100 mA电流下,RON ≤ 0.7 Ω
    - 扁平度(RFLAT):0.15 Ω
    - 温度范围:-40°C 至 +85°C

    产品特点和优势


    - 单电源操作:1.65 V 至 4.5 V 的宽供电范围,适用于锂电池直接供电。
    - 超低电阻:RON ≤ 0.7 Ω,在多个温度点上均保持稳定,确保信号传输质量。
    - 高可靠性:抗静电能力强,提供高水平的耐受性,适合恶劣环境使用。
    - 紧凑封装:3x3 mm QFN 封装,满足高集成度的需求,适用于便携式设备。
    - 应用广泛:适用于手机音频处理系统,如扬声器/麦克风切换、铃声芯片/放大器切换等。

    应用案例和使用建议


    应用案例:
    - 手机扬声器/麦克风切换:实现音量调节、音频信号传输等功能。
    - 铃声芯片/放大器切换:在不同音频源间进行快速切换。
    使用建议:
    - 确保在设计中考虑适当的退耦电容,以降低开关噪声和信号失真。
    - 注意在高温环境下使用时,应选择合适的散热措施,避免热稳定性问题。

    兼容性和支持


    - 兼容性:NLAS3699B 的引脚与STG3699兼容,易于替换。
    - 支持:厂家提供了详细的参考手册和在线技术支持,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问:如何避免电磁干扰?
    - 答:在PCB设计中增加滤波电路,如退耦电容,减少信号线与电源线间的耦合。

    2. 问:在高温环境下使用时,如何保证稳定性?
    - 答:选择适当的散热材料,增加散热片或采用风扇冷却,确保设备在规定的温度范围内工作。

    总结和推荐


    NLAS3699B 是一款高性能的双独立通道超低电阻DPDT模拟开关,特别适用于手机等便携式音频设备中。其超低电阻、高可靠性以及广泛的供电范围使其成为音频处理系统的理想选择。同时,其紧凑的封装和丰富的技术支持也大大简化了设计过程。综上所述,强烈推荐使用NLAS3699B。

NLAS3699BMN1R2G参数

参数
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

NLAS3699BMN1R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLAS3699BMN1R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR NLAS3699BMN1R2G NLAS3699BMN1R2G数据手册

NLAS3699BMN1R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
