MC74VHC1G08MU2TCG

产品分类: 逻辑门
厂牌: ON SEMICONDUCTOR
产品描述: 2V 5.5V AND VHC DFN
供应商型号: MC74VHC1G08MU2TCG
供应商: Avnet
标准整包数: 3000
ON SEMICONDUCTOR 逻辑门 MC74VHC1G08MU2TCG

MC74VHC1G08MU2TCG概述

    # MC74VHC1G08/MC74VHC1GT08 单2输入与门技术手册解析

    产品简介


    MC74VHC1G08 和 MC74VHC1GT08 是 ON Semiconductor 推出的单2输入与门(AND Gate)系列芯片,适用于小型封装。该系列产品以其卓越的设计和广泛的应用场景脱颖而出。其中,MC74VHC1G08 提供 CMOS 级别的输入阈值,而 MC74VHC1GT08 则提供 TTL 级别的输入阈值,这使得它在不同的电压环境中能够无缝运行。
    这些芯片支持的供电范围为 2.0V 至 5.5V,允许设计者灵活地在多种电压平台下使用。此外,该系列产品还具备抗过压输入/输出保护功能,可承受高达 5.5V 的输入/输出电压,避免因电压不匹配引起的设备损坏。这使其特别适合用于混合电压电路的接口设计。
    主要应用领域包括但不限于消费电子、工业控制、通信设备以及汽车电子等领域。

    技术参数


    电源电压范围
    - VCC:2.0V 至 5.5V
    性能参数
    - 输入高电平电压 (VIH):
    - VCC=2.0V: 1.5V
    - VCC=3.0V: 2.1V
    - VCC=4.5V: 3.15V
    - VCC=5.5V: 3.85V
    - 输入低电平电压 (VIL):
    - VCC=2.0V: 0.5V
    - VCC=3.0V: 0.9V
    - VCC=4.5V: 1.35V
    - VCC=5.5V: 1.65V
    输出参数
    - 高电平输出电压 (VOH):
    - 输出电流 IOL = 4mA: 2.0V(典型)
    - 低电平输出电压 (VOL):
    - 输出电流 IOH = -50µA: 0.1V(典型)
    工作环境
    - 工作温度范围: -55°C 至 +125°C
    - 存储温度范围: -65°C 至 +150°C
    封装信息
    - 封装形式:SC-88A、SC-74A、SOT-953 和 UDFN6
    - 封装尺寸:
    - UDFN6: 1.0x1.0mm, 0.35mm 厚度
    - 其他尺寸可根据具体型号参考相关手册

    产品特点和优势


    1. 高性能逻辑门:以低延迟和高可靠性为核心特点,典型传播延迟时间为 3.5ns(@5V),满足高速应用需求。
    2. 宽电压范围:支持从 2.0V 到 5.5V 的宽范围供电,确保广泛的适配性。
    3. 强抗干扰能力:具有输入/输出过压保护功能,能有效防止因电压波动造成的损坏。
    4. 小尺寸封装:多种小型封装选择,便于实现紧凑型设计。
    5. 环保合规:无铅、无卤素且符合 RoHS 标准,确保绿色环保制造。

    应用案例和使用建议


    应用场景
    - 数字电路设计中作为基本逻辑单元,构建复杂的逻辑功能。
    - 在工业自动化控制系统中用于信号处理和状态监测。
    - 汽车电子系统中实现信号传递及模块间协调。
    使用建议
    1. 在高噪声环境下使用时,需考虑添加滤波电路来提高稳定性。
    2. 当设计需要低温工作条件时,建议选择 -55°C 至 +125°C 范围内的型号。
    3. 若应用于高频率场合,注意减少寄生电容的影响以降低信号失真。

    兼容性和支持


    该产品与其他同类器件高度兼容,并已通过 AEC-Q100 认证,适合用于汽车及其他需要严格质量要求的应用。此外,制造商提供全面的技术文档和支持服务,包括详尽的应用指南和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 器件无法正常工作 | 确认供电电压是否符合要求 |
    | 输出异常 | 检查连接线路是否存在短路或断路 |
    | 温度过高 | 增加散热措施或降低负载功率 |

    总结和推荐


    MC74VHC1G08/MC74VHC1GT08 系列产品凭借其出色的性能指标和灵活的应用特性,在电子元器件市场上占据了一席之地。其宽电压支持、快速响应时间以及强大的保护机制使其成为各种电子设计的理想选择。因此,我们强烈推荐此系列产品用于需要高可靠性逻辑门的应用场景中。

MC74VHC1G08MU2TCG参数

参数
施密特触发器输入 -
栅极数量 -
最大工作供电电压 5.5V
高电平输出电流 -
最小工作供电电压 2V
逻辑功能 AND
逻辑系列 VHC
电路数量 -
输出类型 -
传播延迟时间 -
低电平输出电流 -
输入数量 -
输出数量 -
通用封装 DFN
包装方式 卷带包装

MC74VHC1G08MU2TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MC74VHC1G08MU2TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 逻辑门 ON SEMICONDUCTOR MC74VHC1G08MU2TCG MC74VHC1G08MU2TCG数据手册

MC74VHC1G08MU2TCG封装设计

查看详情并下载
Symbol
Footprint

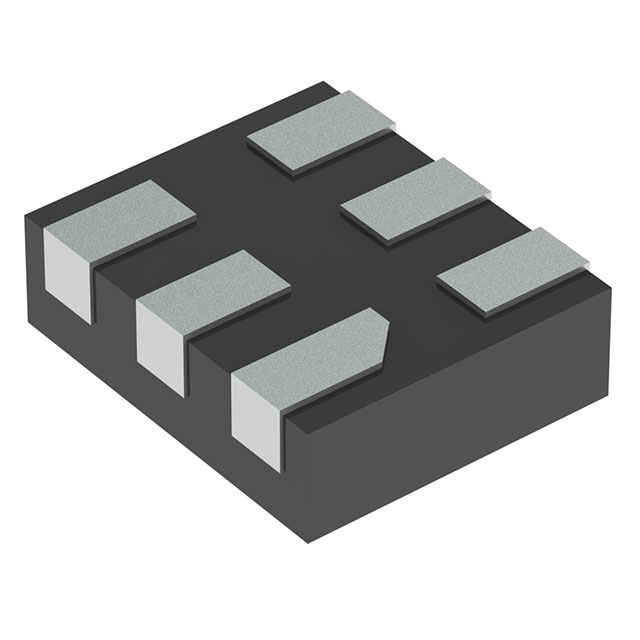

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0481 ¥ 0.4168
6000+ $ 0.0468 ¥ 0.4055
12000+ $ 0.0455 ¥ 0.3943
18000+ $ 0.0442 ¥ 0.383
24000+ $ 0.0429 ¥ 0.3718
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 1250.4
