NCV7428MWL3R2G

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: NCV7428MWL3R2G
供应商: 国内现货
标准整包数: 3000
ON SEMICONDUCTOR 其他接口芯片 NCV7428MWL3R2G

NCV7428MWL3R2G概述

    NCV7428 System Basis Chip with Integrated LIN and Voltage Regulator

    1. 产品简介


    NCV7428 是一款集成了电子控制单元(ECU)常用功能的系统基础芯片(SBC)。它为应用微控制器和其他负载提供并监测低压电源,同时集成LIN总线收发器,广泛应用于汽车和工业网络领域。

    2. 技术参数


    - 输入电压范围: 5.5 V 至 28 V(参数操作);4 V 至 28 V(限值操作)
    - 输出电压: 3.3 V 或 5 V,精度 ±2%,最大电流可达70 mA
    - LIN 总线电压: 0 至 VS
    - 热关断温度: 160°C 至 200°C(典型值180°C)
    - 工作温度范围: -40°C 至 +125°C
    - 封装类型: SOIC-8 和 DFN-8
    - 保护功能: 热关断、负载突降保护(45 V)、LIN 总线瞬态保护

    3. 产品特点和优势


    - 控制逻辑: 确保安全的上电顺序,正确的反应不同供电条件,控制模式转换,生成复位信号
    - 电源管理: 集成低损耗电压调节器,能提供高达70 mA的电流,精度±2%
    - LIN 收发器: LIN2.x 和 J2602 兼容,具有 TxD 占用超时保护功能
    - 保护功能: 热关断保护,负载突降保护(45 V),LIN 总线针脚具备瞬态保护能力,静电放电(ESD)保护等级> ±8 kV

    4. 应用案例和使用建议


    应用案例:
    - 汽车应用: 如车载娱乐系统、动力传动系统等
    - 工业网络: 用于自动化控制系统中的节点通信
    使用建议:
    - 外部组件选择: 确保使用符合规格的外部组件,如反向偏置保护二极管、滤波电容器等
    - 电路设计: 在LIN总线上使用适当的拉拔电阻,确保信号完整性和可靠性

    5. 兼容性和支持


    - 兼容性: 支持标准LIN协议,如LIN2.x 和 J2602,适用于各种汽车和工业网络应用
    - 支持: 厂商提供全面的技术文档和售后服务,包括详细的订货、标记和运输信息

    6. 常见问题与解决方案


    - 问题: LIN总线通信不稳定
    - 解决方案: 检查LIN总线上的外部组件,如滤波电容、拉拔电阻等,确保符合规格要求
    - 问题: 上电后系统无法正常工作
    - 解决方案: 检查供电电压是否在规定范围内,确认所有引脚连接正确无误

    7. 总结和推荐


    综合评估:
    - 主要优点:
    - 高度集成: 集成电源管理、LIN收发器等功能,减少外部组件数量
    - 高可靠性: 多重保护机制确保系统在恶劣环境下稳定运行
    - 广泛应用: 适用于汽车和工业网络中的多种应用
    推荐:
    - 强烈推荐: NCV7428凭借其高集成度、高性能和多样的应用范围,是汽车和工业控制系统中不可或缺的组件,值得在设计中采用。

NCV7428MWL3R2G参数

参数

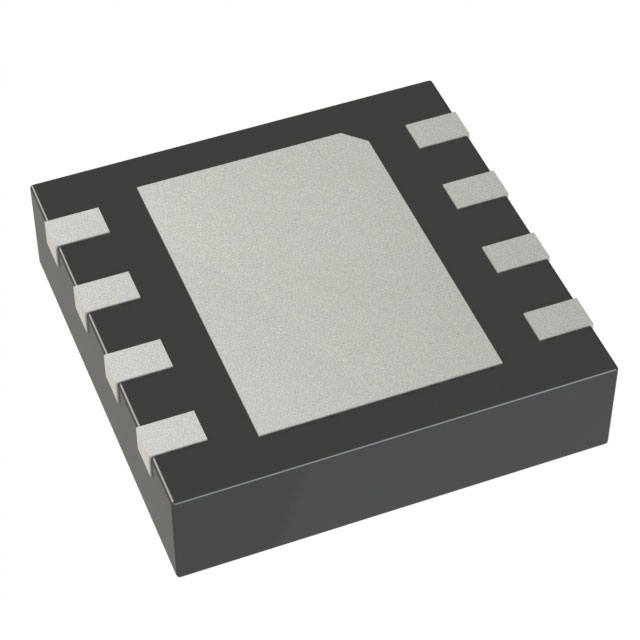

通用封装 DFN-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV7428MWL3R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV7428MWL3R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR NCV7428MWL3R2G NCV7428MWL3R2G数据手册

NCV7428MWL3R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 3.52
6000+ ¥ 3.52
9000+ ¥ 3.52
12000+ ¥ 3.52
库存: 9000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 10560
直接购买
加入购物车
