NCV7344AMW0R2G

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: onsemi CAN收发器, 1收发器, 最高数据速率5Mbps, 最高工作温度+150 °C, DFN封装, 8引脚
供应商型号: 3131485
供应商: 海外现货
标准整包数: 1

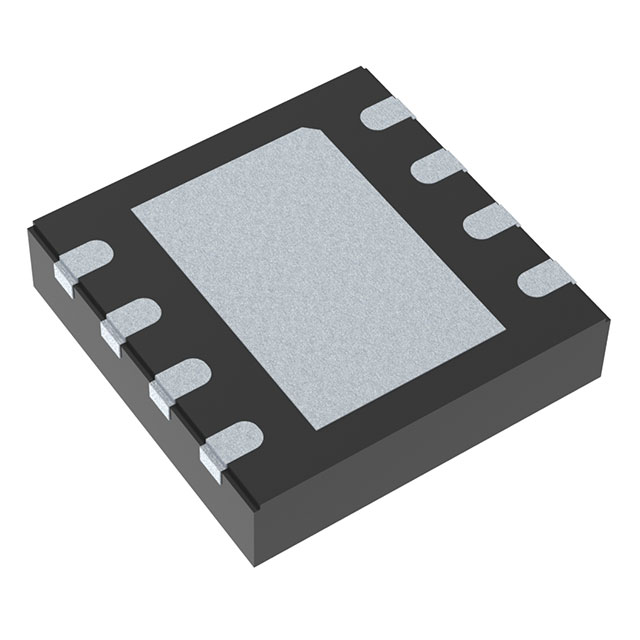

ON SEMICONDUCTOR 其他接口芯片 NCV7344AMW0R2G

NCV7344AMW0R2G概述

    # 高速低功耗CAN/CAN FD收发器——NCV7344

    产品简介


    NCV7344 CAN收发器是控制器局域网络(CAN)协议控制器与物理总线之间的接口。它提供差分发送能力至总线,并为CAN控制器提供差分接收能力。NCV7344是高速CAN收发器系列的一部分,补充了NCV734x独立CAN收发器和之前的产品如AMIS42665、AMIS3066x等。该收发器具备卓越的数据传输能力和能效,在多种类型的高速CAN网络节点中表现出色,特别是在需要低功耗模式并具备通过CAN总线唤醒功能的节点中尤为适用。

    技术参数


    - 供电电压范围:VCC、VIO:-0.3 V 至 +6 V
    - CANH端电压范围:0 V 至 5.25 V;时间限制
    - CANL端电压范围:0 V 至 5.25 V;时间限制
    - CANH-CANL端电压范围:-42 V 至 +42 V
    - TxD、RxD、STB端电压范围:-0.3 V 至 +6 V
    - 最大热击穿温度:180°C
    - 存储温度范围:-55°C 至 +150°C
    - 内部温度:-40°C 至 +170°C
    - 最大供应电流:正常模式下最高可达70 mA
    - 典型应用:汽车、工业网络
    - 兼容标准:符合ISO 11898-2:2016标准

    产品特点和优势


    - 兼容ISO 11898-2:2016标准:确保与最新标准的兼容性。
    - 极低功耗:在待机模式下仅需10 μA的电流,非常适合电池驱动的应用。
    - 非常低的电磁辐射(EME)和高电磁干扰抑制(EMI):保证通信质量的同时减少干扰。
    - 非常高的静电放电(ESD)防护:提高系统可靠性,尤其是针对车载环境。
    - 低功耗差分接收器:支持在没有VCC供电的情况下检测唤醒请求。
    - 强大的过温保护机制:防止芯片因过热而损坏。
    - 灵活的操作模式:可通过STB引脚选择正常或待机模式,以满足不同的功耗需求。

    应用案例和使用建议


    应用案例
    NCV7344可以广泛应用于汽车网络和工业网络中,尤其适合于需要低功耗管理和高效通信的应用场合。图3和图4展示了典型的电路图,显示了如何将NCV7344连接到微控制器、CAN总线和其他关键组件。
    使用建议
    1. 在设计电路时,建议优先考虑NCV7344的待机模式来降低整体功耗,尤其是在长时间不进行数据传输时。
    2. 确保接地点正确连接,以充分利用NCV7344的低电磁辐射和高电磁干扰抑制特性。
    3. 按照技术手册中的建议设置VCC和VIO的电压,以确保最佳的工作性能。

    兼容性和支持


    NCV7344的设计使其能够轻松集成到现有的汽车和工业系统中,支持各种汽车网络和工业网络的连接需求。其具有广泛的温度和电压适应性,能够在多种环境中可靠运行。此外,ON Semiconductor提供了全面的技术支持和文档资料,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:在待机模式下,设备无法正常唤醒。
    - 解决方案:检查输入电压是否处于唤醒阈值以上,确认过滤时间参数twakefilt设置正确。
    2. 问题:设备在正常模式下出现频繁的热击穿。
    - 解决方案:检查散热措施是否充分,必要时调整负载或增加散热片。
    3. 问题:传输数据时发现信号延迟较大。
    - 解决方案:检查传输线长度和终端电阻匹配情况,确保它们满足标准要求。

    总结和推荐


    总体而言,NCV7344是一款高性能、多功能且易于集成的CAN收发器,适用于各种高速CAN网络应用。其优异的功耗管理、坚固的电磁干扰抑制能力和出色的温度防护机制使其成为众多领域的理想选择。如果你正在寻找一个能够同时提供高性能和低功耗特性的解决方案,那么NCV7344无疑是一个值得推荐的选择。

NCV7344AMW0R2G参数

参数
长*宽*高 3.05mm*3.05mm*850μm
通用封装 DFN-8
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV7344AMW0R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV7344AMW0R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR NCV7344AMW0R2G NCV7344AMW0R2G数据手册

NCV7344AMW0R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.4207
10+ ¥ 5.6218
100+ ¥ 5.0371
500+ ¥ 5.0371
库存: 2945
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.42
