FSA3031UMX

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: High Speed USB
供应商型号: FL-FSA3031UMX
供应商: 海外现货
标准整包数: 1

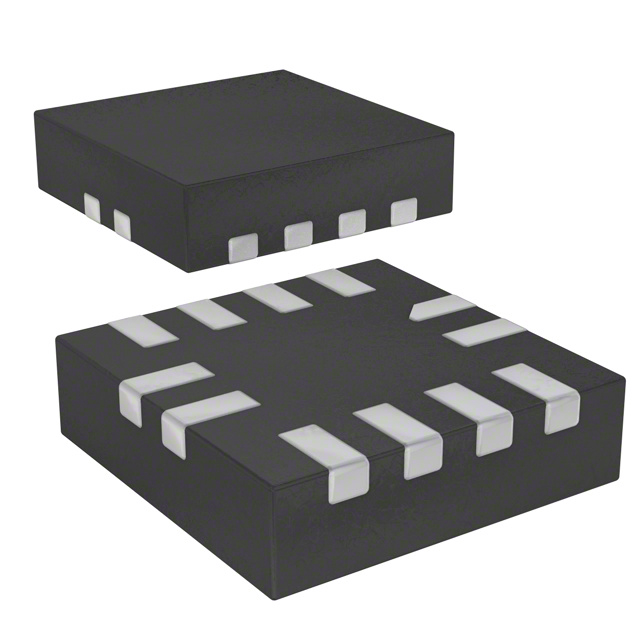

ON SEMICONDUCTOR 其他接口芯片 FSA3031UMX

FSA3031UMX概述


    产品简介


    FSA3031 — 双高速USB2.0开关带MHL™接口
    FSA3031是一款高性能的双通道高速USB2.0和MHL开关,旨在优化高速或全速USB与移动高清链接源(MHL™)之间的切换。该器件广泛应用于各种数字设备中,如手机、数码相机和笔记本电脑,特别适用于便携式设备中的切换和连接共享功能。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供应电压 | 2.5 4.5 | V |
    | 输入钳位电压 1.2 | V |
    | 高电平控制输入电压 | 2.5 4.5 | V |
    | 低电平控制输入电压 | 2.5 0.5 | V |
    | 通道电阻(USB路径) | 2.5 | 3.9 | 6.5 | Ω |
    | 通道电阻(MHL路径) | 2.5 | 5 | Ω |
    | 高速USB插入损耗带宽 1.47 | GHz |
    | 高速MHL插入损耗带宽 1.87 | GHz |

    产品特点和优势


    - 低导通电容: USB路径为6.75 pF,MHL路径为4.6 pF。
    - 低功耗: 最大功率消耗仅为30μA。
    - 过压保护: 所有USB端口可承受最高5.25V的过压条件。
    - MHL支持: 支持MHL Rev. 2.0标准。
    - 高效开关切换时间: USB和MHL切换时间为445至600纳秒。
    - 出色的抗干扰能力: 具有优异的共模抑制比和抗噪性能。

    应用案例和使用建议


    应用案例:
    - 手机与相机的数据传输。
    - 笔记本电脑的多用途接口转换。

    使用建议:
    - 在使用过程中,确保SEL[0:1]引脚正确接地或连接弱下拉电阻以减少静态电流。
    - 优先选择符合VCC和MHL输入电压范围的电源和信号源,以确保最佳性能。

    兼容性和支持


    兼容性:
    - FSA3031与多种USB设备和MHL设备兼容,可以在不同系统中灵活部署。
    支持信息:
    - 有关更多信息和技术支持,请联系接口部门:interface@fairchildsemi.com。
    - 可在官方网站上找到最新的设备编号和更新信息。

    常见问题与解决方案


    常见问题:
    1. 如何保证默认的开关状态到USB位置?
    - 解决方案: 将SEL[0:1]引脚通过3MΩ弱下拉电阻接地。

    2. 产品如何处理过压条件?
    - 解决方案: 电路内部包含过压保护,可以在没有外部组件的情况下处理高达5.25V的过压。

    总结和推荐


    综上所述,FSA3031具有高性能、低功耗和优良的过压保护特性,非常适合需要高数据传输率和低插入损耗的应用场景。对于需要在多种设备间进行高效数据传输的系统,我们强烈推荐使用FSA3031。其独特的设计和广泛的兼容性使其在市场上具备显著的竞争优势。

FSA3031UMX参数

参数
通用封装 UMLP-12
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
