FUSB302B10MPX

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Full Speed Programmable USB Power Delivery Controller USB 3.1 3.3V T/R 14-Pin WQFN EP
供应商型号: 2770616
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他接口芯片 FUSB302B10MPX

FUSB302B10MPX概述

    FUSB302B Programmable USB Type-C Controller with PD

    1. 产品简介


    FUSB302B是由onsemi设计的一款高性能、低功耗USB Type-C控制器,适用于需要实现双向角色交换(DRP)功能的应用。它支持多种模式,包括主机(SRC)、设备(SNK)以及双角色(DRP)模式,同时集成了对USB Power Delivery(PD)的支持。此控制器广泛应用于智能手机、平板电脑、笔记本电脑、电源适配器、相机、转换器及汽车电子系统等多种设备中。

    2. 技术参数


    - 主要功能:
    - 支持USB Type-C接口规范的全套功能,包括自动发现附件状态、电源配置以及角色切换。
    - 实现自动检测插入方向、自动硬重置、软重置功能,确保连接稳定性。
    - 具备自主DRP切换能力,允许控制器自动选择工作于主机或设备模式。
    - 支持的电气特性:
    - 电压范围:VCONN: 3.3V至5.5V;VBUS: 0V至20V。
    - 最大电流:可支持高达100W的功率传输。
    - 工作温度:商业级(-40°C至+85°C),车规级(-40°C至+105°C)。
    - 物理规格:

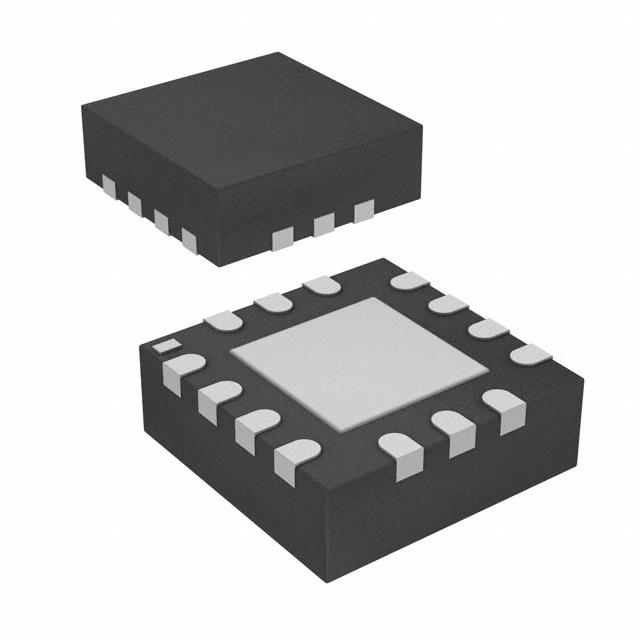

    - 封装形式:9球WLCSP (1.215 mm × 1.260 mm) 和14引脚MLP (2.5 mm × 2.5 mm)。

    3. 产品特点和优势


    - 双重角色功能: 通过软件配置,能够灵活地作为主机或设备使用,或者在两种角色之间自由切换。
    - 全面支持Type-C标准: 包括音频适配器、调试配件模式等功能,为未来扩展提供了良好的基础。
    - 自主检测: 能够自动检测并处理连接事件,减少外部干预需求。
    - 强大的电源管理: 集成的过流保护机制确保在高功率运行时的安全性。
    - 高度集成化: 减少了外部电路的设计复杂度,简化了系统整体设计。

    4. 应用案例和使用建议


    - 智能手机和平板电脑: 在这些设备上,FUSB302B可用于提高充电效率,并允许设备以更灵活的方式与其他USB Type-C设备进行交互。
    - 笔记本电脑和汽车应用: 在这些领域,设备可能需要支持多种不同的供电模式,FUSB302B能够提供必要的灵活性和支持。
    - 使用建议: 设计者应特别注意在不同应用场景下如何调整控制器设置以优化性能,特别是在汽车电子系统中,确保其能够在极端温度条件下稳定工作。

    5. 兼容性和支持


    - 兼容性: FUSB302B与主流的USB Type-C规范保持一致,能够与现有的Type-C接口设备无缝对接。
    - 厂商支持: onsemi公司提供了详尽的技术文档和用户手册,以及官方技术支持服务,帮助客户解决在产品开发过程中遇到的各种问题。

    6. 常见问题与解决方案


    - Q: 产品在使用过程中出现了间歇性断连现象。
    - A: 检查所有连接线是否牢固,尝试重启系统或重新插拔设备。
    - Q: 如何正确配置HOSTCUR参数?
    - A: 根据所连接设备的充电需求设置相应的电流值,参考产品手册中的指导进行操作。


    7. 总结和推荐


    总体而言,FUSB302B是一个优秀的USB Type-C控制器解决方案,特别适合需要强大电力管理和多重角色切换能力的应用场景。其强大的功能集和高可靠性使其成为市场上的一个强有力的竞争者。对于需要高效、稳定且易于集成的解决方案的工程师来说,强烈推荐使用FUSB302B。

FUSB302B10MPX参数

参数
长*宽*高 2.5mm*2.5mm*730μm
通用封装 QFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FUSB302B10MPX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FUSB302B10MPX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR FUSB302B10MPX FUSB302B10MPX数据手册

FUSB302B10MPX封装设计

查看详情并下载
Symbol
Footprint
3D Model
