NTMFS4C06NCT1G

产品分类:
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: 863-NTMFS4C06NCT1G
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR  NTMFS4C06NCT1G

NTMFS4C06NCT1G概述

    # NTMFS4C06N MOSFET 技术手册详解

    1. 产品简介


    基本信息

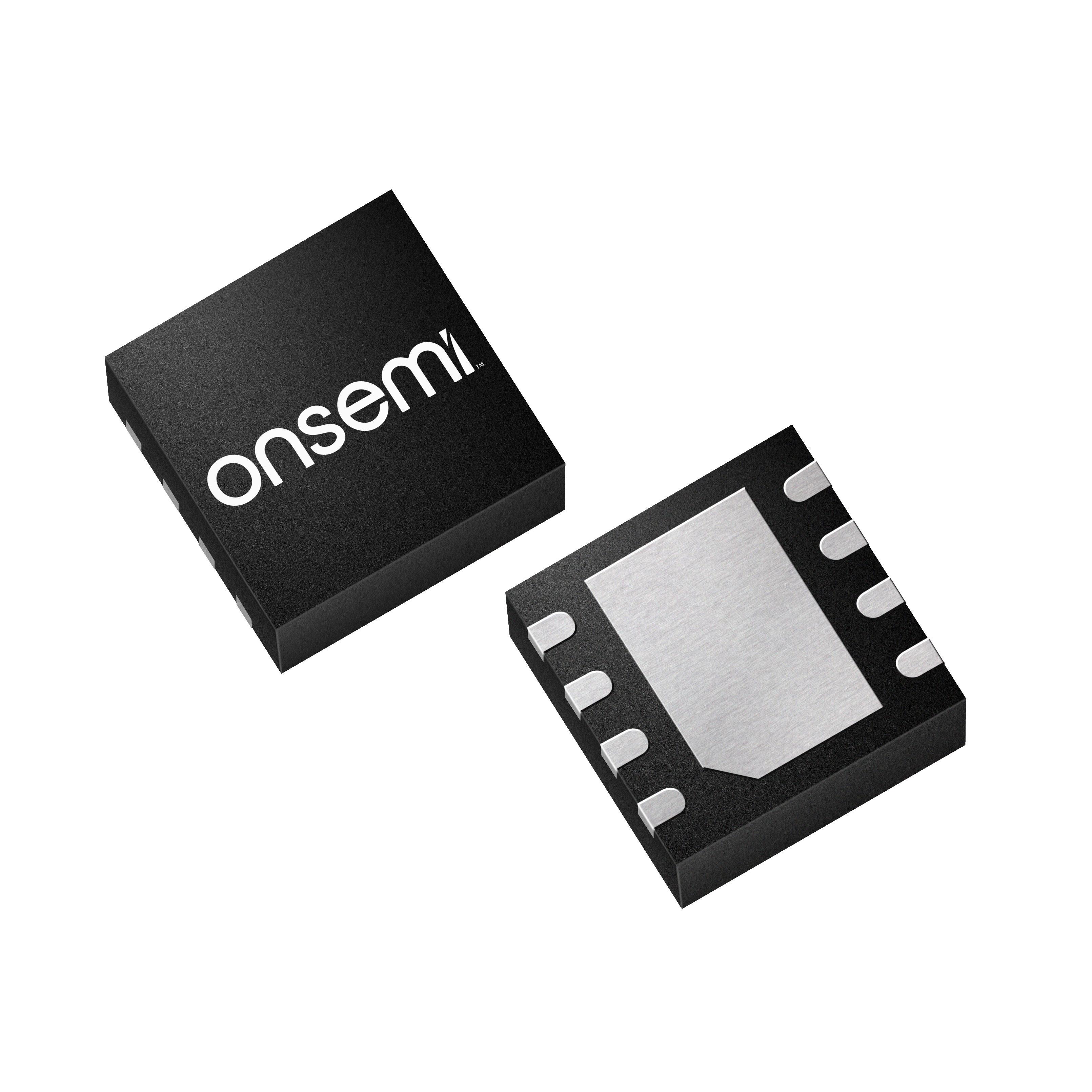

    NTMFS4C06N 是由安森美半导体(onsemi)生产的高性能 N 沟道增强型功率 MOSFET,采用 SO-8 封装形式。这种 MOSFET 的核心优势在于其低导通电阻(RDS(on))、低电容特性及优化的栅极电荷,特别适合高频开关应用。
    主要功能
    NTMFS4C06N 被广泛应用于电源管理、DC-DC 转换器和 CPU 供电系统等领域,能够在低损耗条件下实现高效的开关控制。
    应用领域
    - CPU 电源供应: 稳定高效地为高性能处理器提供电力。
    - DC-DC 转换器: 支持高效电压转换,提升整体能效。
    - 其他高频率开关应用: 如电池管理系统和功率放大器等。

    2. 技术参数


    | 参数名称 | 符号 | 最大值 | 单位 |
    ||
    | 漏源击穿电压 | VDSS | 30 | V |
    | 栅源电压范围 | VGS | ±20 | V |
    | 持续漏极电流 (稳态) | ID | 20.0 (25°C) | A |
    | 驱动功率 (稳态) | PD | 2.55 (25°C) | W |
    | 脉冲漏极电流 (tp=10µs) | IDM | 476 | A |
    | 工作温度范围 | TJ, TSTG | -55 至 +150 | °C |
    其他特性
    - 极低 RDS(on):典型值为 4.0 mΩ@10V,显著减少导通损耗。
    - 高速开关性能:栅极电荷 QG(TOT) = 11.6 nC(VGS=4.5V, VDS=15V),有效降低驱动损耗。
    - Pb-Free、无卤素设计,符合 RoHS 规范。

    3. 产品特点和优势


    独特功能
    1. 低 RDS(on): 极小的导通电阻显著降低了功率损耗,提高效率。
    2. 低电容: 减少门极充电和放电时间,改善开关速度。
    3. 优化栅极电荷: 更高效的开关性能,适合高频率工作。
    市场竞争力
    - 与同类产品相比,其 RDS(on) 和 QG(TOT) 参数更具竞争优势。
    - 完善的 Pb-Free 设计使其符合环保要求,适合现代化电子产品制造需求。

    4. 应用案例和使用建议


    实际应用场景
    1. CPU 供电系统:
    在高性能计算和服务器领域,NTMFS4C06N 可通过优化的功耗管理确保稳定供电,同时减少热量积聚。

    2. DC-DC 转换器:
    用于汽车电子和工业控制设备中,提供快速响应和高效率的电压转换。
    使用建议
    - 确保 PCB 布局中充分考虑散热设计,避免过热问题。
    - 使用高质量的焊接工艺以保持长期可靠性。
    - 结合动态负载测试验证开关性能,确保设计参数满足实际需求。

    5. 兼容性和支持


    兼容性
    NTMFS4C06N MOSFET 可直接替代同系列的其他型号,且具有良好的封装兼容性。适用于多种主流 PCB 板材和焊接工艺。
    厂商支持
    安森美提供全面的技术支持和售后服务,包括:
    - 数据手册和技术文档在线下载。
    - 在线技术支持团队随时解答疑问。
    - 针对不同应用的参考设计可供下载。

    6. 常见问题与解决方案


    问题 1:器件发热严重?
    解决方案:
    - 检查电路板布局是否合理,确保有足够的散热通道。
    - 根据热阻抗值调整工作条件,减少瞬态功率输出。
    问题 2:开关时间异常?
    解决方案:
    - 测试门极电阻值是否符合推荐范围(0.3~2.0 Ω)。
    - 确认输入电压和驱动信号是否正常。

    7. 总结和推荐


    综合评估
    NTMFS4C06N MOSFET 具备出色的性能指标和高度可靠性,其低 RDS(on)、低电容和优化的栅极电荷设计使其成为现代高频开关应用的理想选择。
    推荐结论
    强烈推荐此产品用于需要高效率和紧凑设计的电力管理系统和开关应用中。对于需要更长工作寿命的应用场景,也应优先考虑其 Pb-Free 和无卤化特性。
    通过详细的技术参数和实际应用案例分析,可以肯定 NTMFS4C06N MOSFET 是一款值得信赖的产品,能够为各类电子设计带来卓越表现。

NTMFS4C06NCT1G参数

参数
包装方式 卷带包装

NTMFS4C06NCT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTMFS4C06NCT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR ON SEMICONDUCTOR NTMFS4C06NCT1G NTMFS4C06NCT1G数据手册

NTMFS4C06NCT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0005 ¥ 8.4542
10+ $ 0.8867 ¥ 7.4922
100+ $ 0.5786 ¥ 4.8892
500+ $ 0.4741 ¥ 4.0063
1000+ $ 0.4039 ¥ 3.4131
1500+ $ 0.365 ¥ 3.0846
3000+ $ 0.3391 ¥ 2.8656
9000+ $ 0.3182 ¥ 2.6884
24000+ $ 0.3056 ¥ 2.5819
库存: 1424
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.45
