NVH950S75L4SPB

产品分类:
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: CY-NVH950S75L4SPB
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR  NVH950S75L4SPB

NVH950S75L4SPB概述

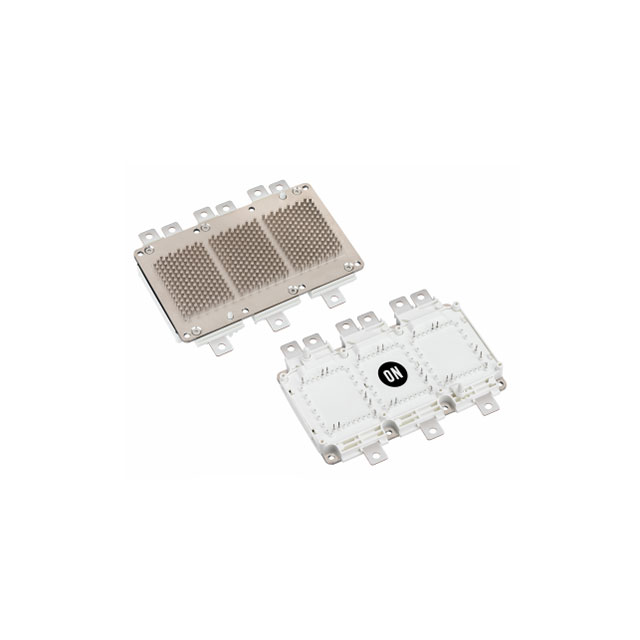

    NVH950S75L4SPB 750 V, 950 A Single Side Direct Cooling 6-Pack Power Module

    产品简介


    NVH950S75L4SPB 是由VE-Trac Direct家族推出的高性能功率模块,专为混合动力汽车(HEV)和电动汽车(EV)牵引逆变器的应用而设计。该模块集成了六个750V窄槽场截止4代(FS4)IGBT,并采用6包配置,以提供高电流密度、强大的短路保护及提升击穿电压能力。同时,这些IGBT在轻负载下具有较低的功耗,从而提高整个系统的效率。

    技术参数


    - 工作温度范围:结温范围-40°C到175°C,储存温度范围-40°C到125°C。
    - 隔离电压:4200V直流电,0 Hz,持续1秒。
    - 杂散电感:8nH。
    - 最大压力:冷却回路压力为2.5 bar(基础板温度<40°C时)或2.0 bar(基础板温度>40°C时)。
    - 最大连续DC集电极电流:750A(TVj = 175°C,TF = 65°C,参考散热器)。
    - 峰值脉冲集电极电流:1900A(VGE = 15V,tp = 1ms)。
    - 总功耗:1300W(TVj = 175°C,TF = 65°C,参考散热器)。

    产品特点和优势


    - 直接冷却集成针状散热器:有效降低热量积聚,提高可靠性和寿命。
    - 超低杂散电感:有助于减少电磁干扰,提高系统的稳定性和响应速度。
    - 高耐热性:结点最高可承受175°C的工作温度,适用于极端环境。
    - 低饱和电压(VCESAT):减少功耗,提高系统效率。
    - 兼容RoHS标准:环保材料,符合全球环保要求。

    应用案例和使用建议


    NVH950S75L4SPB主要用于混合动力汽车和电动汽车的牵引逆变器。在使用过程中,建议:
    - 确保散热器的良好安装:为了最大化冷却效果,需要确保散热器与功率模块接触良好,无空气间隙。
    - 合理布线:避免高压和大电流回路形成环路,减少杂散电感。
    - 考虑温度影响:在高温环境下使用时,需要额外关注模块的温度管理,以确保其正常运行。

    兼容性和支持


    NVH950S75L4SPB具备良好的兼容性,适用于多种混合动力和电动汽车的逆变器设计。厂商提供了全面的技术支持和维护服务,帮助客户解决可能遇到的各种问题。

    常见问题与解决方案


    - 问题:模块出现过热现象。
    - 解决方案:检查散热器是否正确安装并清洁散热路径。如果散热问题仍然存在,可能需要升级散热器。

    - 问题:模块在特定条件下出现不稳定现象。
    - 解决方案:检查模块的接线情况,特别是高压和大电流回路,确保没有杂散电感的干扰。

    总结和推荐


    NVH950S75L4SPB是一款针对高性能应用的功率模块,以其出色的可靠性、高效能和广泛的适用性而脱颖而出。无论是对追求高性能的汽车制造商还是对系统效率要求高的其他行业,它都是一个值得信赖的选择。强烈推荐使用此产品。

NVH950S75L4SPB参数

参数
包装方式 散装

NVH950S75L4SPB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVH950S75L4SPB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR ON SEMICONDUCTOR NVH950S75L4SPB NVH950S75L4SPB数据手册

NVH950S75L4SPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 424.0789 ¥ 3435.3895
25+ $ 406.555 ¥ 3376.1586
50+ $ 389.031 ¥ 3316.9277
100+ $ 382.0215 ¥ 3287.3122
300+ $ 378.5167 ¥ 3257.6968
500+ $ 375.0119 ¥ 3228.0813
1000+ $ 364.4975 ¥ 3080.0041
5000+ $ 364.4975 ¥ 3080.0041
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3435.38
