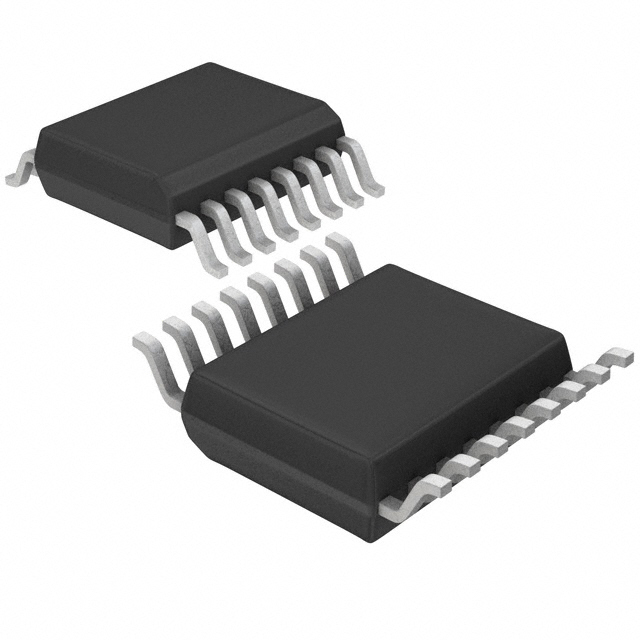

NCV77320DB0R2G

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Inductive Position Sensor Interface
供应商型号: 488-NCV77320DB0R2GDKR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 其他接口芯片 NCV77320DB0R2G

NCV77320DB0R2G概述

    Inductive Position Sensor Interface NCV77320

    产品简介


    NCV77320是一款单芯片电感式位置传感器接口,主要用于测量角度和线性位置,广泛应用于需要高精度非接触式测量的场合。它集成了数字信号处理(DSP)模块,能够灵活地进行15点线性化校准,同时具备多种诊断功能,确保系统的可靠性和安全性。此芯片可配置为模拟输出或SENT(Single Edge Nibble Transmission)输出,支持SPI(Serial Peripheral Interface)通信,具有温度传感器,适用于汽车电子及其他工业自动化应用。

    技术参数


    - 供电电压: VCC:4.5V至5.5V;VIO:3.0V至5.5V
    - 存储温度范围: -55°C 至 160°C
    - 最大角速度: 180转每秒(Rps)
    - 静态位置线性误差: 最大0.15%满量程
    - 输出位置噪声: 最大0.02%满量程
    - 延迟时间: 100微秒
    - 更新率: 216微秒
    - 启动时间: 2毫秒
    - 电源模式: 支持热插拔

    产品特点和优势


    NCV77320的主要特点包括:
    - 集成DSP定位计算: 具备15点线性化能力,确保精准测量。
    - 诊断功能: 包括缺失线或错接线容忍度。
    - 多输出模式: 可配置为模拟输出或SENT输出,适用于不同需求的应用。
    - 嵌入温度传感器: 能够监测芯片内部温度,提高系统可靠性。
    - 灵活的SPI操作: 支持3.3V和5V微控制器,具有3.3V或5V供电选择。
    这些特性使NCV77320在汽车电子和其他工业应用中表现出极高的灵活性和稳定性,能够应对各种复杂环境下的挑战。

    应用案例和使用建议


    典型应用包括:
    - 角度位置传感器: 如踏板位置、节气门位置、底盘高度、执行器位置反馈等。
    - 线性位置传感器: 如杠杆位置、线性致动器、液位传感器等。
    使用建议:
    - 在设计电路时,确保所有外部组件(如电容和电阻)符合手册中规定的规格,特别是电感器、滤波器等关键组件的选择。
    - 考虑到温度对输出的影响,建议在恶劣环境下使用时进行适当的温度补偿。
    - 在SPI通信时,注意设置正确的时序参数,确保数据传输的准确性。

    兼容性和支持


    - 兼容性: NCV77320兼容多种供电方式和微控制器接口,易于与其他电子元件集成。
    - 支持和服务: onsemi提供详尽的技术文档和支持服务,包括设计指南和故障排除工具,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查供电电压和接线是否正确,确认所有外部组件都已正确安装。 |
    | 输出异常 | 校准15点线性化参数,检查传感器是否损坏。 |
    | 温度过高 | 使用散热片或散热风扇降低环境温度,增加温度监控功能。 |

    总结和推荐


    总体而言,NCV77320凭借其精准的测量能力、可靠的诊断功能和广泛的适用性,在汽车电子和工业自动化领域表现优异。强烈推荐在需要高精度非接触式位置测量的应用中使用此产品。无论是用于角度还是线性位置传感器,NCV77320都能满足您的需求,并提供稳定可靠的测量结果。

NCV77320DB0R2G参数

参数
包装方式 卷带包装

NCV77320DB0R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV77320DB0R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR NCV77320DB0R2G NCV77320DB0R2G数据手册

NCV77320DB0R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1364 ¥ 34.9526
10+ $ 2.5542 ¥ 21.5833
100+ $ 1.7623 ¥ 14.8913
250+ $ 1.5558 ¥ 13.1468
500+ $ 1.4288 ¥ 12.0737
1000+ $ 1.3225 ¥ 11.1747
库存: 3764
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.95
直接购买
加入购物车
