NCN26010XMNEVB

产品分类: 其他工具
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 降压转换器评估测试板, 评估板
供应商型号: 4051263
供应商: element14
标准整包数: 1
ON SEMICONDUCTOR 其他工具 NCN26010XMNEVB

NCN26010XMNEVB概述

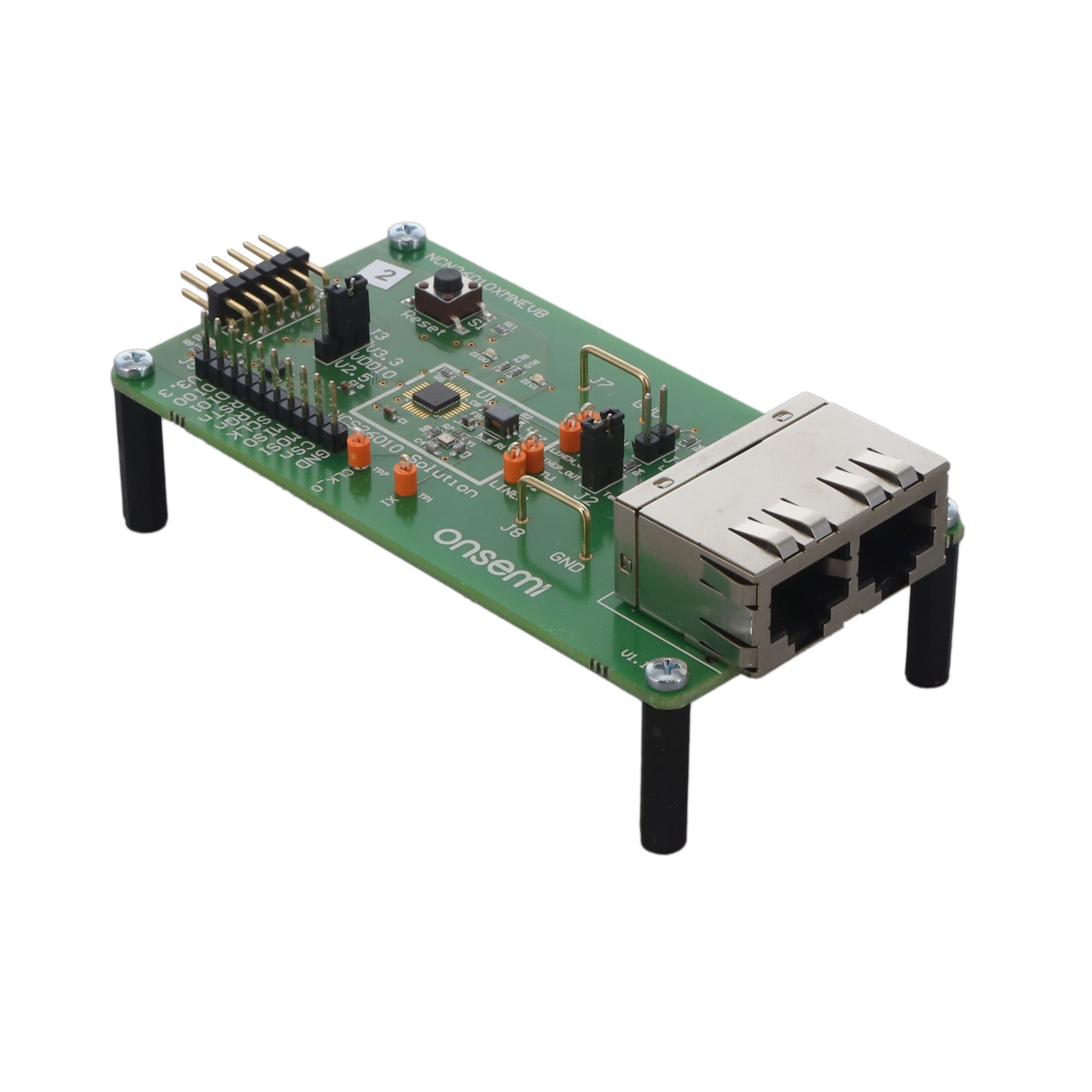

    # NCN26010XMNEVB: 10BASE-T1S MACPHY Evaluation Board

    1. 产品简介


    基本信息
    NCN26010XMNEVB是由安森美半导体(onsemi)设计的一款PCB,旨在让客户访问其SPI接口的NCN26010 10BASE-T1S MACPHY设备。这款评估板的主要目的是展示MACPHY的基本功能,并作为实验室工具,使客户能够开发嵌入式软件驱动程序。
    主要功能
    - 介质访问控制器(MAC)功能:MAC负责管理数据包在网络中的传输。
    - 物理层(PHY)功能:PHY负责将电信号转换为网络介质上的信号,实现数据传输。
    应用领域
    NCN26010XMNEVB广泛应用于工业自动化、物联网(IoT)、智能交通系统等领域,尤其适用于需要高效、稳定通信的场景。

    2. 技术参数


    技术规格
    - 电源要求:单个3.3V电源供应,峰值电流至少100mA。全负载运行时,板载功耗约为45mA。
    - 供电方式:可通过PMOD连接器J6或边缘连接器J5供电。
    - 工作环境:可在标准工作环境下正常工作,但具体环境要求请参考手册。
    性能参数
    - SPI通信范围:15到25MHz。
    - 支持的电气特性:数字I/O电压选择可切换为3.3V或2.5V。
    - 中断请求(IRQn)信号:用于通知新的接收数据和其他事件。
    其他规格
    - 接口:配备两个RJ45连接器,允许连接标准Cat5以太网电缆。
    - 调试接口:可通过逻辑分析仪监控SPI流量,提供0.1英寸间距的引脚头。

    3. 产品特点和优势


    独特功能
    - 多用途接口:提供多种接口如PMOD和SPI连接器,方便与各种主机控制器(如Raspberry Pi)配合使用。
    - 外部时钟输入:允许用户通过测试点TP1注入外部25MHz LVCMOS时钟信号。
    - 灵活的配置:可通过跳线设置终端电阻和Opt-BIN终止,增强设备的适应性和稳定性。
    市场竞争力
    - 易用性:简化的设计和丰富的调试接口使其易于集成到现有系统中。
    - 灵活性:适用于多种应用场景,满足不同用户需求。

    4. 应用案例和使用建议


    实际应用场景
    - 工业控制:可以作为分布式控制系统中的节点,实现实时数据传输。
    - 智能建筑:适用于楼宇自动化系统的传感器节点。
    使用建议
    - 在使用前确保电源供应符合要求,尤其是注意峰值电流。
    - 利用逻辑分析仪监控SPI流量,有助于快速定位通信故障。
    - 选择合适的电源供电方式(PMOD或边缘连接器),以避免干扰。

    5. 兼容性和支持


    兼容性
    - 与不同平台兼容:支持多种MCU平台,包括Raspberry Pi和onsemi的RSL10 BDK-GEVK。
    支持信息
    - 文档支持:提供详尽的技术手册和用户指南。
    - 在线支持:通过官方网站获取技术支持和文档资源。
    - 软件支持:提供固件更新和技术文档,便于用户进行二次开发。

    6. 常见问题与解决方案


    常见问题及解决方案
    1. 电源不稳定:
    - 解决方案:检查电源供应是否稳定,必要时更换更高品质的电源适配器。
    2. SPI通信异常:
    - 解决方案:使用逻辑分析仪监测SPI信号,确保信号质量和时序正确。
    3. 数据传输错误:
    - 解决方案:确认跳线设置正确,检查外部时钟输入是否符合要求。

    7. 总结和推荐


    综合评估
    NCN26010XMNEVB评估板具有高度集成性、灵活配置和广泛的兼容性。其独特的功能和易用性使其成为工业和消费电子领域的理想选择。
    推荐使用
    强烈推荐使用NCN26010XMNEVB评估板,特别适合于需要高效数据传输的应用场景。无论是工业自动化还是物联网项目,该评估板都能显著提升系统的可靠性和性能。

NCN26010XMNEVB参数

参数
包装方式 散装

NCN26010XMNEVB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCN26010XMNEVB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他工具 ON SEMICONDUCTOR NCN26010XMNEVB NCN26010XMNEVB数据手册

NCN26010XMNEVB封装设计

查看详情并下载
Symbol
Footprint
3D Model
