FDD4243-G

产品分类:
厂牌: ON SEMICONDUCTOR
产品描述: P-CHANNEL POWERTRENCH MOSFET
供应商型号: FL-FDD4243-G
供应商: 海外现货
标准整包数: 1

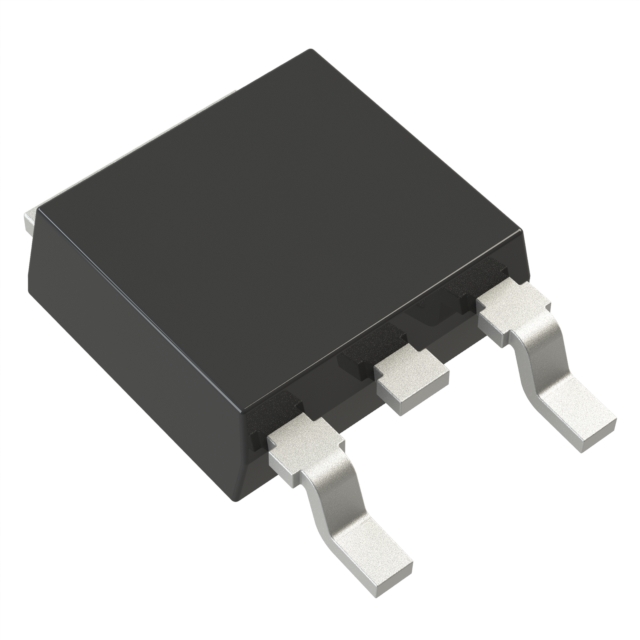

ON SEMICONDUCTOR  FDD4243-G

FDD4243-G概述

    # FDD4243/FDD4243-G P-Channel MOSFET 技术手册

    产品简介


    FDD4243/FDD4243-G 是一种采用 onsemi 的 POWERTRENCH 技术制造的 P-Channel MOSFET,具备低导通电阻(RDS(on))和优化的 Bvdss 能力。这些特性使其在多种应用中表现出色,如电源管理、马达控制和其他电力转换应用。

    技术参数


    主要规格
    - 最大RDS(on): 44 mΩ (在 VGS = -10 V, ID = -6.7 A)
    - 最大RDS(on): 64 mΩ (在 VGS = -4.5 V, ID = -5.5 A)
    额定值
    - 漏源电压 (VDS): -40 V
    - 栅源电压 (VGS): ±20 V
    - 连续漏极电流 (ID):
    - (封装限制) TC = 25°C 时: -14 A
    - (硅片限制) TC = 25°C 时: -24 A
    - TA = 25°C 时: -6.7 A
    - 单脉冲雪崩能量 (EAS): 84 mJ
    - 功率耗散 (PD):
    - TC = 25°C 时: 42 W
    - 注释 1a: 3 W
    - 工作及存储温度范围 (TJ, TSTG): -55°C 至 +150°C
    热特性
    - 热阻 (RθJC): 3.0°C/W
    - 热阻 (RθJA): 40°C/W
    绝对最大额定值
    - 超过表格中所列的极限可能会损坏设备。

    产品特点和优势


    独特功能
    - 高导电性能: 采用高性能沟槽技术实现极低的 RDS(on)。
    - 无铅、卤素自由且符合 RoHS 标准。
    市场竞争力
    - 低功耗: 在高压环境下表现出较低的功耗,适合于高效电源管理和节能应用。
    - 高可靠性: 适用于严苛的工作环境,具有较高的工作温度范围。

    应用案例和使用建议


    实际应用
    - 开关电源: 在高频开关电源设计中,用于提供高效稳定的电源转换。
    - 电机驱动: 适用于电机驱动电路,提供可靠的逆变控制。
    - 电池管理系统: 可以用于电池保护和充电控制。
    使用建议
    - 合理散热: 确保良好的散热设计以避免过热。
    - 选择合适的驱动器: 选择合适的栅极驱动器,确保快速开关时间。

    兼容性和支持


    兼容性
    - 该产品采用 DPAK3 封装,与现有的标准封装兼容。
    - 支持铅-free 和卤素-free,可广泛应用于绿色电子产品。
    厂商支持
    - 订购信息: 可通过 onsemi 官方网站订购。
    - 技术支持: 可联系 onsemi 官方技术支持获取帮助。

    常见问题与解决方案


    问题与解决方案
    - 过温保护:
    - 问题: 设备过热导致性能下降。
    - 解决方案: 优化散热设计,使用散热片或其他散热装置。
    - 栅源泄漏电流过高:
    - 问题: 栅源泄漏电流过高导致不稳定运行。
    - 解决方案: 检查电路连接,确保正确的电压和电流设置。

    总结和推荐


    综合评估
    - 优点: 低导通电阻、高性能、符合环保标准。
    - 缺点: 工作电流相对较小。
    推荐
    - 推荐使用: FDD4243/FDD4243-G 作为高压场合下的开关器件表现优秀,适用于需要高效、可靠电源管理的应用场景。

FDD4243-G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDD4243-G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR ON SEMICONDUCTOR FDD4243-G FDD4243-G数据手册

FDD4243-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8554 ¥ 7.1936
库存: 108
起订量: 702 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.19
