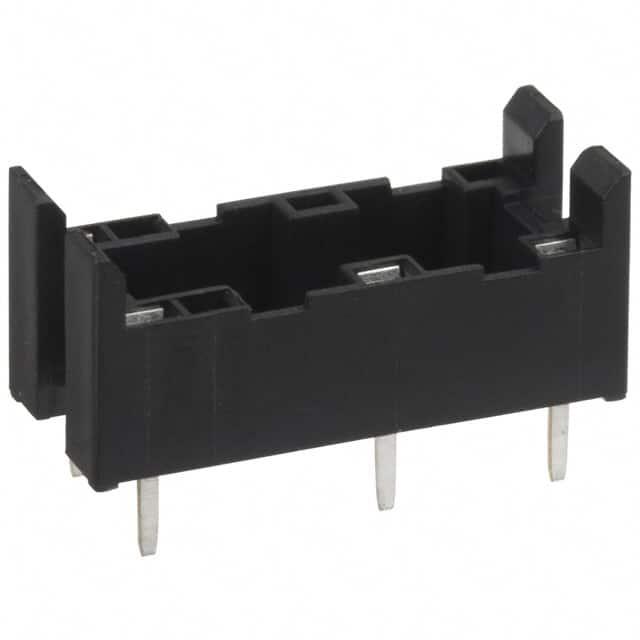

P6B-04P

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 继电器底座, 适用于各种系列, DIN 导轨安装, 4触点
供应商型号: HAL-P6B-04P
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 P6B-04P

P6B-04P概述

    G6B PCB Power Relay 技术手册

    产品简介


    G6B是一款高容量、高耐压微型继电器,具有全封闭结构,适用于5A(8A)SPST-NO(1a)、SPST-NO+SPST-NC(1a1b)、DPST-NO(2a)、DPST-NC(2b)等类型。它特别适合于控制设备的输出应用。G6B系列还提供插针连接选项,方便不同安装需求。

    技术参数


    - 额定电压:5 VDC、6 VDC、12 VDC、24 VDC
    - 额定电流:
    - 单侧稳定型:40 mA(5 VDC),33.3 mA(6 VDC),16.7 mA(12 VDC),8.3 mA(24 VDC)
    - 高可靠性型:60 mA(5 VDC),50 mA(6 VDC),25 mA(12 VDC),12.5 mA(24 VDC)
    - 接触电阻:
    - 最大值:30 mΩ(单侧稳定型),50 mΩ(双线圈锁定型)
    - 绝缘电阻:最小值1,000 MΩ
    - 耐压强度:3,000 VAC(线圈与触点间),2,000 VAC(同一极性触点间),2,500 VAC(设置与复位线圈间)
    - 冲击耐受电压:6 kV(线圈与触点间)
    - 工作温度范围:-25°C至70°C
    - 工作湿度范围:5%至85%

    产品特点和优势


    - 高耐压性:具备3,000 VAC的介电强度,可承受高达6 kV的冲击耐受电压。
    - 多功能接触材料:提供标准银合金触点和抗浪涌电压的AgSnIn触点。
    - 多样化型号:包括单侧稳定型、双线圈锁定型和内置操作指示及浪涌吸收二极管型等多种型号。
    - 高可靠性:达到50,000,000次机械操作和100,000次电气操作。
    - 环境适应性:工作温度范围广,湿度适应性强,可在恶劣环境中稳定运行。

    应用案例和使用建议


    G6B继电器广泛应用于控制设备的输出部分,如工厂自动化系统、仪器仪表等。实际使用中,应根据负载特性选择合适的型号。例如,对于感性负载,应选择配备AgSnIn触点的高可靠性型号,以减少接触磨损和烧损风险。此外,在高温环境下使用时,应注意散热,避免过热影响正常工作。

    兼容性和支持


    G6B系列提供多种终端形状和连接方式,包括直插式PCB终端和自锁式PCB终端。此外,针对特定应用,还提供带有P6B插针的型号,这些型号在PCB上的允许电流可达8 A,但使用P6B插针时应遵循相应规范,以确保安全可靠。

    常见问题与解决方案


    - 问题:接触电阻过高
    - 解决方案:检查是否使用了正确的触点材料(如AgSnIn),并确保清洁触点。
    - 问题:工作电压不稳定
    - 解决方案:确认电源稳定,并根据温度变化调整供电电压。

    总结和推荐


    G6B继电器以其高可靠性、高耐压性和广泛的适用性成为控制系统的理想选择。特别是其对各种负载类型的适应能力,使得它在多种工业场合中表现出色。总体而言,推荐在需要高性能和稳定性的应用中选用G6B继电器。

P6B-04P参数

参数
继电器类型 -
开关功能 -
长*宽*高 23.2mm*10mm*10.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

P6B-04P厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

P6B-04P数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 P6B-04P P6B-04P数据手册

P6B-04P封装设计

查看详情并下载
Symbol
Footprint
3D Model
