H5CC-A11D

产品分类:
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: ET-4410290
供应商: 海外现货
标准整包数: 1

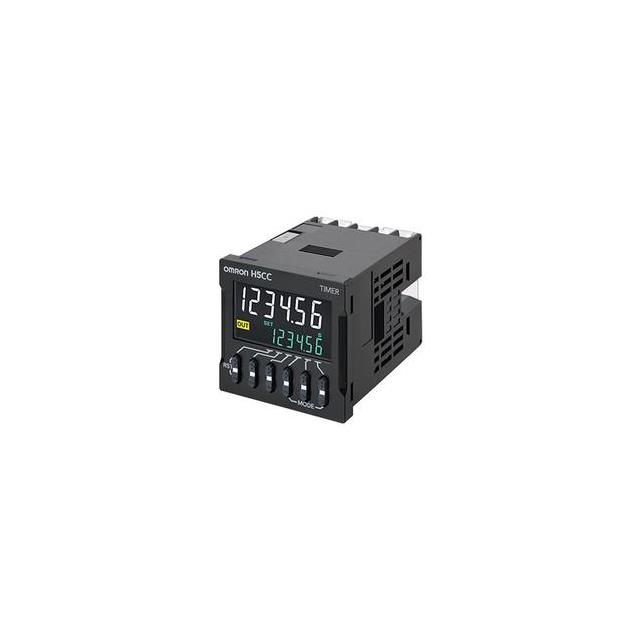

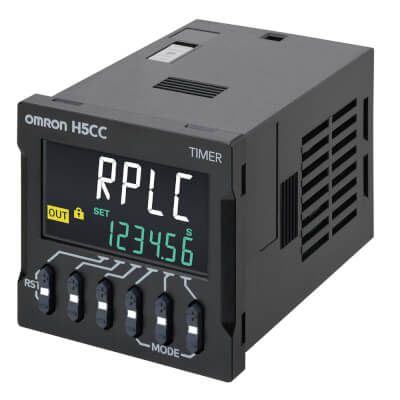

OMRON/欧姆龙  H5CC-A11D

H5CC-A11D概述

    H5CC 数字定时器技术手册

    1. 产品简介


    H5CC 数字定时器是一款全新且改进的设计,旨在简化使用、编程、维护及用户反馈。新型号在界面设计上更为直观,整体可视性更强。此外,它还具备提前通知更换时间的功能,帮助用户进行预防性维护。
    主要功能:
    - 白色显示屏,提供更好的视觉清晰度和可见性,采用通用色彩设计。
    - 提供上下键操作,便于设置和过程中的使用。
    - 带有操作引导,每个可操作按键会亮起以支持设置。
    - 能够通过状态指示器了解当前进度。
    - 所有机型的深度减少到59mm,适用于更薄的控制面板。
    应用领域:
    广泛应用于自动化设备、工业控制等领域,能够用于信号延时、定时计数等多种场合。

    2. 技术参数


    基本规格:
    - 电源电压:100至240VAC(50/60Hz),12至48VDC/24VAC,24至240VDC/VAC(仅限H5CC-@F)
    - 允许电压波动范围:额定供电电压的85%至110%(12至48VDC为90%至110%)
    - 功耗:约6.5VA(100至240VAC);约5.4VA/3.2W(24VAC/12至48VDC);约5.6VA/2.7W(24至240VAC/24至240VDC)
    - 安装方式:嵌入式安装、表面安装、DIN导轨安装
    - 防护等级:IEC IP66(仅限面板表面,需配合防水套件Y92S-P6)
    时间范围:
    - 范围:0.001秒至999.999秒、0.01秒至9999.99秒、0.1秒至99999.9秒、1秒至999999秒、1秒至99小时59分钟59秒、0.1分钟至99999.9分钟、1分钟至999999分钟、1分钟至9999小时59分钟、0.1小时至99999.9小时、1小时至999999小时
    - 显示方法:7段负透射LCD;显示数字大小分别为10mm(当前值)和6mm(设定值)
    输入输出:
    - 输入信号:信号、复位、门控
    - 输出模式:信号ON延时、功率ON延时、闪烁等
    - 控制输出:接触器输出:5A(250VAC/30VDC,电阻负载);晶体管输出:100mA(30VDC最大),残留电压1.5VDC(约1V),泄漏电流0.1mA最大
    其他参数:
    - 工作温度范围:-10至55℃(侧装时为-10至50℃)
    - 储存温度范围:-25至70℃
    - 工作湿度范围:25%至85%
    - 无冰无凝露条件

    3. 产品特点和优势


    - 改善的用户界面:白色显示屏和颜色通用设计,提升视觉反馈和操作体验。
    - 操作便捷:上下键操作支持所有六个数字,减少了按钮操作次数。
    - 及时的状态通知:通过状态指示器显示当前值或测量值与设定值的比例,便于理解状态。
    - 预防性维护:预测服务寿命并提前通知用户潜在的更换时间。
    - 隔离电源电路和输入电路:提高了安全性与可靠性,消除了错误接线的风险。

    4. 应用案例和使用建议


    应用场景:H5CC 数字定时器可应用于各种自动化设备和工业控制系统,例如工厂生产线上的信号延时、计数和报警系统等。
    使用建议:
    - 确保正确接地:电源连接时务必确保良好接地,避免因线路不正确导致损坏。
    - 定期维护:由于电解电容的使用寿命有限,建议定期检查和更换,以保证系统的长期稳定运行。
    - 合理选择型号:根据具体应用场景选择合适的型号,如需要瞬时接触输出功能的可以选用带此项功能的型号。

    5. 兼容性和支持


    兼容性:H5CC 数字定时器兼容于H5CX-@-N系列的产品,确保了用户在升级替换时的便利性。
    厂商支持:OMRON公司提供了三年免费保修期,并在其官方网站上发布最新的安全认证信息。用户可通过这些渠道获得技术支持和服务。

    6. 常见问题与解决方案


    Q1:如何正确安装定时器?
    A1:请遵循安装手册中的详细步骤,确保定时器安装牢固且接线正确。特别注意电源连接必须符合制造商的要求。
    Q2:定时器出现故障如何处理?
    A2:首先检查电源和接线是否正常。若仍无法解决问题,请联系专业的维修服务或咨询制造商的技术支持。
    Q3:如何进行定时器的设置?
    A3:使用操作指南中的逐步说明,按照提示进行各项设置。如果遇到任何疑问,可以参考详细的用户手册或访问制造商的官方网站获取更多信息。

    7. 总结和推荐


    总结:
    H5CC 数字定时器凭借其优良的设计和可靠的性能,在市场上具有较高的竞争力。特别是其易于操作的界面、良好的状态反馈以及完善的预防性维护机制,使其成为众多自动化系统中不可或缺的一部分。
    推荐:
    总体而言,H5CC 数字定时器非常适合各类工业自动化项目。如果您正在寻找一个可靠且易于操作的定时器解决方案,H5CC将是您的理想选择。其出色的功能和稳定性将有助于提高生产效率,同时降低维护成本。

H5CC-A11D厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

H5CC-A11D数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 H5CC-A11D H5CC-A11D数据手册
