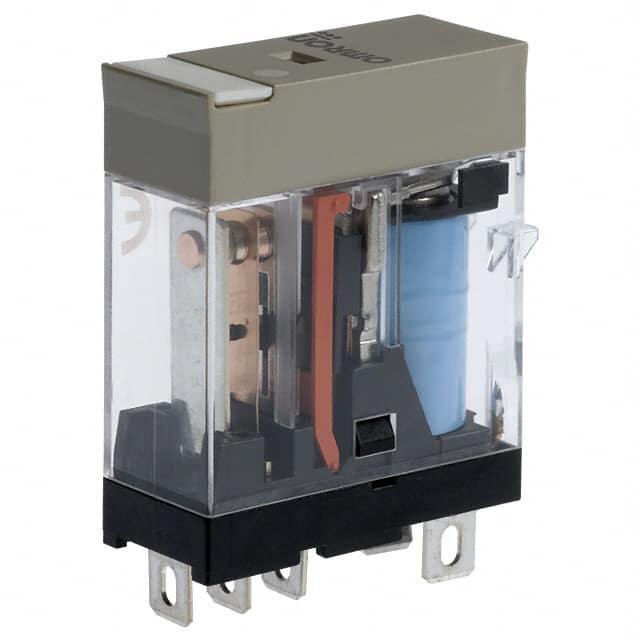

G2R-1-S AC240(S)

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 SPDT 支架安装,通孔安装 29mm*13mm*35.5mm
供应商型号: 7445799
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2R-1-S AC240(S)

G2R-1-S AC240(S)概述


    产品简介


    G2R-@-S (S) 系列通用继电器
    G2R-@-S (S) 系列继电器是欧姆龙公司推出的一款适用于一般用途的紧凑型插拔式继电器。这款继电器具有多种型号,适用于交流和直流两种供电方式,广泛应用于工业控制、自动化设备等领域。通过与特定的底座配合使用,可以显著减少接线工作量。

    技术参数


    - 型号结构:G2R-@-S (S)
    - 额定电压:AC 24 V, 110 V, 120 V, 230 V, 240 V;DC 6 V, 12 V, 24 V, 48 V
    - 接触形式:单掷双位置(SPDT),双掷双位置(DPDT)
    - 接触等级:
    - AC 250 V时,10 A
    - DC 30 V时,10 A(电阻负载)
    - AC 250 V时,7.5 A(功率因数0.4)
    - DC 30 V时,10 A(电阻负载)
    - 最大切换电压:AC 440 V,DC 125 V
    - 最大切换电流:10 A
    - 最大切换功率:2,500 VA, 300 W(AC);1,250 VA, 150 W(DC)
    - 绝缘电阻:最小1,000 MΩ(在500 VDC下)
    - 介电强度:5,000 VAC,50/60 Hz,持续1分钟(线圈与触点之间)

    产品特点和优势


    1. 空间节约:采用紧凑设计,体积小巧,便于安装和布局。
    2. 便捷操作:配备可锁定的测试按钮,方便进行功能性测试。
    3. 视觉指示:内置机械动作指示器,实时显示继电器状态。
    4. 防护功能:具备脱扣自诊断功能(LED类型),提高安全性。
    5. 高可靠性:在各种工作条件下表现出色,耐振动和冲击能力强。
    6. 应用广泛:适用于多种工业场合,满足不同应用需求。

    应用案例和使用建议


    - 应用案例:在自动化生产线中,用于控制电磁阀、灯泡等设备的开关。
    - 使用建议:
    - 在安装前确认设备符合电气标准。
    - 定期检查和维护,确保继电器正常工作。
    - 遵循安全操作规程,避免意外触碰测试按钮。

    兼容性和支持


    - 兼容性:本系列产品兼容欧姆龙公司的P2RF-@-PU系列底座,提供更便捷的安装和布线。
    - 支持:提供全面的技术文档和支持服务,用户可通过官方网站获取相关资料。

    常见问题与解决方案


    - 问题1:继电器无法启动。
    - 解决方案:检查电源电压是否符合要求,确认接线正确无误。
    - 问题2:继电器频繁跳闸。
    - 解决方案:检查负载是否超出额定值,确认负载类型(如感性负载)是否匹配。

    总结和推荐


    G2R-@-S (S) 系列继电器凭借其紧凑的设计、卓越的性能和广泛的应用范围,在市场上具有较高的竞争力。其优秀的电气特性和坚固耐用的机械构造使其成为工业自动化领域的理想选择。对于需要高性能、高可靠性的应用场合,强烈推荐使用这款产品。

G2R-1-S AC240(S)参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*13mm*35.5mm
通用封装 SPDT
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

G2R-1-S AC240(S)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-1-S AC240(S)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2R-1-S AC240(S) G2R-1-S AC240(S)数据手册

G2R-1-S AC240(S)封装设计

查看详情并下载
Symbol
Footprint
3D Model
