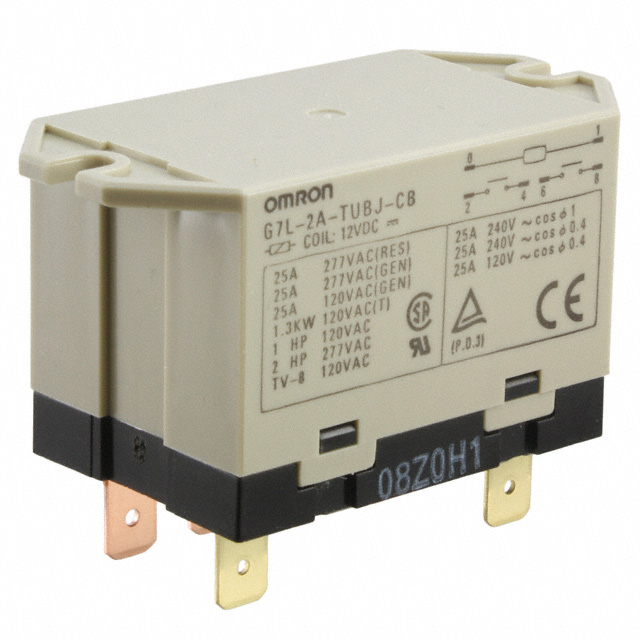

G7L-2A-TUB-J-CB DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G7L系列, 12V 直流线圈电压, 切换电流25A, DPNO
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G7L-2A-TUB-J-CB DC12

G7L-2A-TUB-J-CB DC12概述


    产品简介


    G7L系列功率继电器是一款高性能的高容量继电器,适用于处理重负载的应用场合。它具有高介电强度,能够承受高达50%额定电压的瞬时电压降而不产生接触颤动。这款继电器特别适合用于空调压缩机、加热控制器、电动工具或电机的开关控制器,以及各种办公设备和食品加工设备中的电源控制器。

    技术参数


    - 主要技术规格:
    - 额定电压: 12VAC至240VAC(50/60Hz), 6VDC至220VDC
    - 电流: 最大切换电流为30A,最大负载电压为250VAC
    - 工作温度范围: -25°C至60°C
    - 绝缘电阻: 最小值为1,000 MΩ
    - 介电强度: 4,000 VAC,50/60Hz
    - 切换频率: 机械切换:最多1,800次/小时;电气切换:最少100,000次/小时
    - 终端类型: 快速连接端子、螺丝端子、PCB端子
    - 尺寸和重量:
    - 快速连接端子型号:约90克
    - PCB端子型号:约100克
    - 螺丝端子型号:约120克

    产品特点和优势


    G7L系列功率继电器具有以下几个显著特点和优势:
    - 高容量设计: 额定负载高达30A,适用于重载应用。
    - 高介电强度: 可承受高达50%额定电压的瞬时电压降,减少接触颤动,提高可靠性。
    - 多样化的安装方式: 支持E支架、适配器、DIN轨道安装等多种安装方式。
    - 环保材料: 所有绝缘材料均为阻燃材料(UL94V-0级别),提高了产品的安全性。
    - 标准认证: 通过UL、CSA、TÜV认证,符合IEC950标准。

    应用案例和使用建议


    应用案例:
    - 空调压缩机和加热控制器
    - 功率工具或电机的开关控制器
    - 水热水器、干衣机的电源控制器
    - 复印机、传真机和其他办公设备的照明控制和电源供应开关
    - 微波炉中的磁控管控制
    - 不间断电源(UPS)的电源控制器
    使用建议:
    - 在安装过程中,确保环境尽可能干燥和无尘。
    - 避免在高温、高湿度或腐蚀性气体环境中使用,以防止性能下降导致的故障或损坏。
    - 请不要对整个继电器进行清洗,因为它没有密封结构。
    - 在接线时留出适当的余量,避免过度拉扯终端。

    兼容性和支持


    兼容性:
    - 适配器和配件: 如E支架、适配器、前端连接插座和盖子,这些配件可单独购买。
    - 与DIN轨道的兼容性: 支持直接安装在DIN轨道上。
    厂商支持:
    - 厂商提供详细的安装指南和技术支持,帮助客户正确安装和使用该继电器。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:如何测试继电器的功能?
    - 解决方案: 使用测试按钮进行电路连续性测试。切勿使用测试按钮来切换负载。

    2. 问题:如何进行焊接操作?
    - 解决方案: 仅允许手动焊接,焊接时间不超过10秒,焊接铁温度最高不超过380°C。

    3. 问题:如何选择合适的端子类型?
    - 解决方案: 可根据具体需求选择快速连接端子、螺丝端子或PCB端子。对于微负载,建议使用快速连接端子。

    总结和推荐


    综合评估:
    - 优点:
    - 高容量设计和高介电强度使其在处理重负载时表现出色。
    - 通过多种认证,符合国际标准。
    - 多样化的安装选项和良好的兼容性使其易于集成到各种系统中。
    - 推荐:
    - 推荐使用: 由于其高可靠性和广泛应用范围,强烈推荐在工业控制系统、办公设备和家电等需要高容量和稳定性的应用中使用G7L系列功率继电器。
    以上是对G7L系列功率继电器的详细介绍,希望对您有所帮助。

G7L-2A-TUB-J-CB DC12参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 52.5mm*33.5mm*53mm
安装方式 底座安装
零件状态 在售
包装方式 托盘

G7L-2A-TUB-J-CB DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-2A-TUB-J-CB DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-2A-TUB-J-CB DC12 G7L-2A-TUB-J-CB DC12数据手册

G7L-2A-TUB-J-CB DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
